多级泵的结构分析

日期:2019-10-20 11:49:07

多级泵采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。多级泵、卧式、单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平

稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执

行JB/T1051-93《多级清水离心泵型式与基本参数》标准。

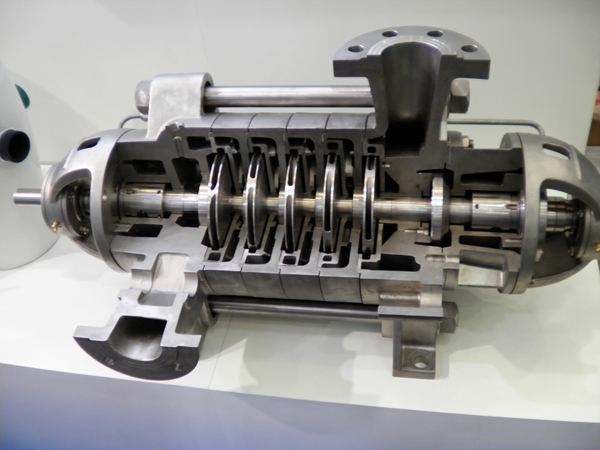

多级泵主要由定子、转子、轴承和轴封四大部分组成:

1、多级泵定子部分主要由吸入段、中段、吐出段和导叶等组成,有拉紧螺栓将各段夹紧,构成室。D型多级泵泵一般水平吸入,垂直向上吐出;用于是油田注水时,泵进出口均垂直向上。DG型多级泵出、入口均垂直向上。

2、多级泵转子部分主要由轴、叶轮、平衡盘和轴套等组成。轴向力由平衡盘平衡。

3、多级泵轴承主要由轴承体、轴承和轴承压盖等组成,轴承用油脂或稀油润滑。

4、多级泵轴封采用软填料密封,主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。D型多级泵泵水封水来源于泵内的压力水。DG型多级泵泵水封水来源于外部供水。

5、多级泵转动泵通过弹性联轴器由原动机直接驱动。从原动机端看泵,泵为顺时针方向旋转D、DG型多级泵泵是卧式单吸多级节段式离心泵。供输送清水(含杂质量小于1%,颗粒度小于

01mm)或物理化学性质类似于水的其它液体。D型多级泵泵输送介质温度小于80℃,适用于矿山排水、油田注水、工厂和城市给、排水等场合。油田注水泵根据介质的腐蚀性,泵采用不同的材

质。DG型泵输送介质温度小于105℃,适用于各种锅炉给水。

多级泵与单级泵的结构有什么区别?

1、单级泵是指只有一只叶轮的泵,最高扬程只有125米;

2、多级泵是指有两只或两只以上叶轮的泵,最高扬程可以超过125米;多级泵在单级泵扬程需要必须配两级电机的情况下,可以通过增加叶轮个数来配用四级电机,从而可以提高泵使用寿

命和降低机组噪音,但是多级泵维修相对单级泵来说要困难一点。

3、在泵实际需要扬程小于125米时,可根据泵房面积、泵(多级泵一般比单级泵偏高)等因素综合考虑该选用单级泵还是多级泵。随着技术的进步,单级叶轮的泵可通过提高


泵的转速来提高泵的扬程,可代替多级泵,只是贵一点。
