结构与特点
FPZ耐腐蚀自吸离心泵,釆用聚偏二氟乙烯(DF)、增强聚丙烯(RP)一次注塑成型。机械强度高,耐腐蚀性能强,结构上有独員一格的科学性,泵腔内设有吸液室、储液室、回液止回室、气液分离室、回流孔。只需在第一次开机前濯注引液,以后不必重复灌注,吸入管安装液下阀,工作时机械密封不需旯加冷却水冷却,操作简便、安全无泄漏,是取代液下泵的最佳产品,适用于-40℃~+120℃(PDF)和-40℃-80℃(RPP)的各种腐蚀性介质的输送。

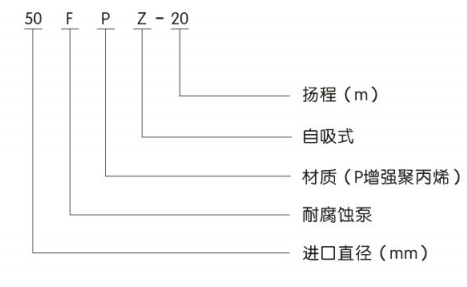

型号意义:
PFZ塑料自吸泵性能曲线图:

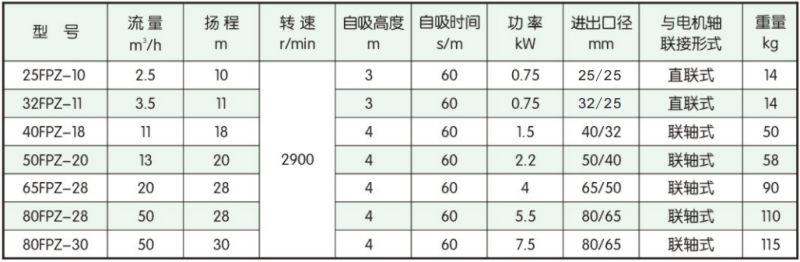

规格及技术参数:
●安装使用注意事项
1、泵在安装使用前(由于长途运输)必须仔细检查各部紧固件是否松动,若有松动应重新紧固,检查泵轴与电机轴的同心度,如有偏离必须校正。
2、安装管道不可直接支撑在泵的进岀□法兰上,必须另设支撐点,以防变形损坏。进口管路要尽量减少管路水力损失,90°弯头不得超过两个,吸入管不得漏气,否则会影响抽真空吐液时间或岀现不吐液及流量、扬程不足。
3、第一次使用开机前打开液盖,将引液注满泵体,并将注液盖拧紧,不得漏气,严禁脱液空转及反转。
4、有支架轴承箱的泵,使用前必须加注冷却机油至视镜面的-半,否则要烧坏轴承,并要定期更换机油。
5、输送液不能有泥沙或较长软纤维,以防堵塞损坏叶轮及机械密封。
6、泵的出口应装阀门,先关阀再停机,先开机再开阀。
●保养及维修
1、使用一段时间后,发现机械密封端面泄漏,是端面磨损所致,应调整动环,放松不锈钢半圆的两颗螺钉,适当向前推进,用手旋转泵轴以轻松无阻力为佳,过松会产生泄漏,过紧易磨损影响机械密封的寿命。
2、每夭连续开机8~10个小时最佳。24小时连续运转的应有备件,定期更换维修,更换期一般为二至三个月,到期都应拆下来检修。不影晌生产,非连续运转生产的可随时检修。
3、输送介质比重大于12时应另配电机,否则将影晌扬程或导致电机烧坏
4、拆卸顺序为:卸下电机、支架、底板螺钉、卸下杋械密封罩,冷却水咀、松开动环卡环螺栓,静环压板螺栓、前后泵盖螺栓,将叶轮轴拉杄紧定螺钉拧松,拧岀3~5mm,用铁锤敲打拉杄,将叶轮打松后,卸下拉杄、叶轮和机械密封,在卸机械密封件时应手工操作,不可用金属工具敲打,严防损坏。
5、检修:清除泵壳、前后泵盖、叶轮、机械密封组件内的污物,并冲刷干净,无损坏的可继续使用,检查机械密封两端面有无损坏,动环端面磨损或划伤较少的可用细金相砂放在平板上进行磨平,可继续使用。

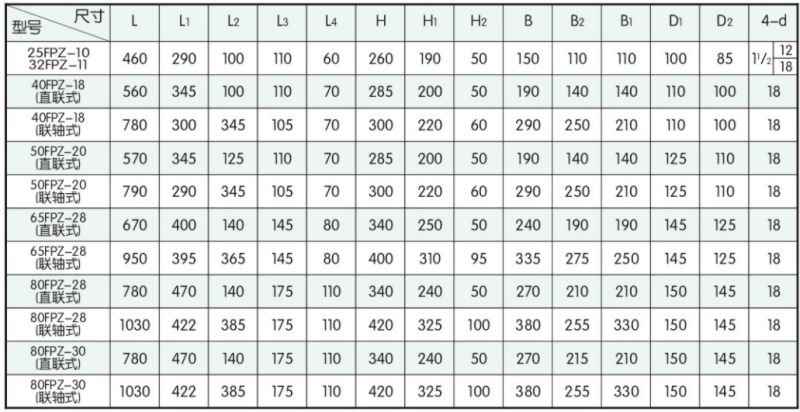

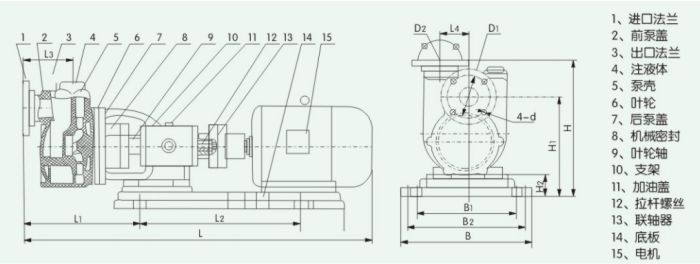

安装尺寸示意图
![](/upload/image/20210922085511991199.jpg)
