化工泵的结构分析

化工泵的概述:

化工泵是单级单吸悬臂式离心泵,其标记额定性能点和尺寸等效采用国际标准ISO2858-1975(E),是一种用以取代F型耐腐蚀泵更新换代的节能产品,适用于化工、

石油、治金、电站、食品、制药、合成纤维等部门输送温度在-20°℃~105℃的腐蚀性介质或物理、氟塑料化工泵化学性能类似于水的介质。

化工泵的性能范围(按设计点)

流量Q:6.3~400m3/h

扬程H:5~125m

泵的最高工作设计压力为16MPa

化工泵输送介质温度为20℃~105℃,需要时采用双端面密封冷却装置,可输送介质温度为20°C~+280°C。耐腐蚀化工泵适用于化工、石油、冶金、电力、造纸、食品、制药、

环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

化工泵的结构

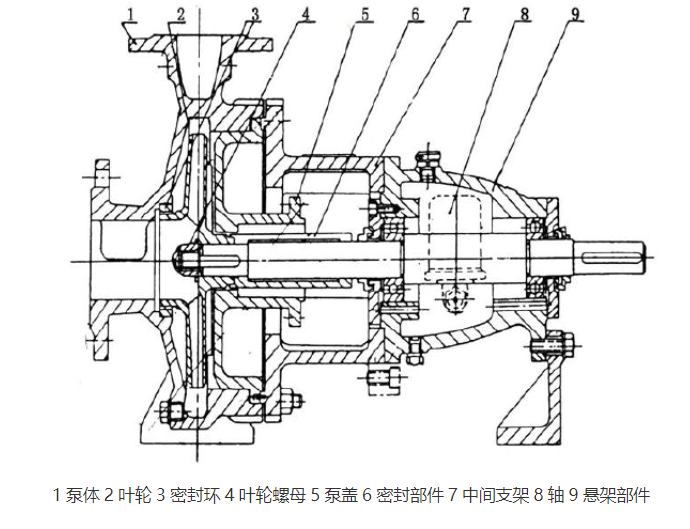

国际标准联合设计的系列产品,其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。

化工泵的结构特点

化工泵盖通过止口固定在中间支架上,然后通过泵体与中间支架止口的联接把泵盖夹紧在中间,泵体是轴向吸入,径向排出,脚支承式,可直接固定在底座上。悬架部件通过止口

固定固定在中间支架上,并用悬架支架支撑在底座上。为拆卸方便,设计了加长联轴器,检修时可以不拆卸进出口联接管路,泵体和电动机。只需拆下联轴器的中间联接件,即可退出

转子部件进行检修。这是国际上通用的一种结构形式。

泵的旋转方向

泵通过加长联轴器由电动机直接驱动,从电动机端看,按顺时针方向旋转。

泵的轴封型式:

填料密封:泵盖内设有填料函,采用软填料密封,填料函内可通入有一定压力的水,供密封冷却,润滑、清洗用

机械密封:单端面机械密封和双端面机械密封两种型式,密封腔内通入一定压力的水冲洗磨擦两端面,同时起冷却作用。

泵的密封型式采用填料密封或机械密封,由用户根据需要适用,同时根据需要允许采用适合于SO3069规定的密封空腔尺寸和其他结构的轴封型式,如带波纹管的机械密封和付叶轮密封等等

工作条件

流量Q:63-400m3/h转数N:2900-1450/min口径DN:50-200mm

扬程H:5-125m配带功率:0.55-90kW工作压力P:1.6Mpa

化工泵的的结构特点

泵盖通过止口固定在中间支架上,然后通过泵体与中间支架止口的联接把泵盖夹紧在中泵体是轴向吸入,径向排出,脚支承式,可直接固定在底座上。悬架部件通过止口固定固定在中间支架上,并用悬架支架支撑在底座上。为拆卸方便,设计了加长联轴器,检修

可以不拆卸进出口联接管路,泵体和电动机。只需拆下联轴器的中间联接件,即可退出转子部件进行检修。这是国际上通用的一种结构形式。

化工泵的旋转方向：泵通过加长联轴器由电动机直接驱动,从电动机端看,按顺时针方向旋转。

泵的轴封型式

填料密封:泵盖内设有填料函,采用软填料密封,填料函内可通入有一定压力的水,供密封冷却,润滑、清洗用。

机械密封:单端面机械密封和双端面机械密封两种型式,密封腔内通入一定压力的水,冲洗磨擦两端面,同时起冷却作用。

泵的密封型式采用填料密封或机械密封,由用户根据需要适用,同时根据需要允许采用合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式,如带波纹管的机械密封和付叶轮密封等等。

化工泵输送介质温度为20~105℃,需要时采用双端面空封冷却装置,可输送介质温度为20℃~+280°C。适用于化工、石油、治金、电力、造纸食品、制药、环保、废水

处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质.
