消防泵的结构分析

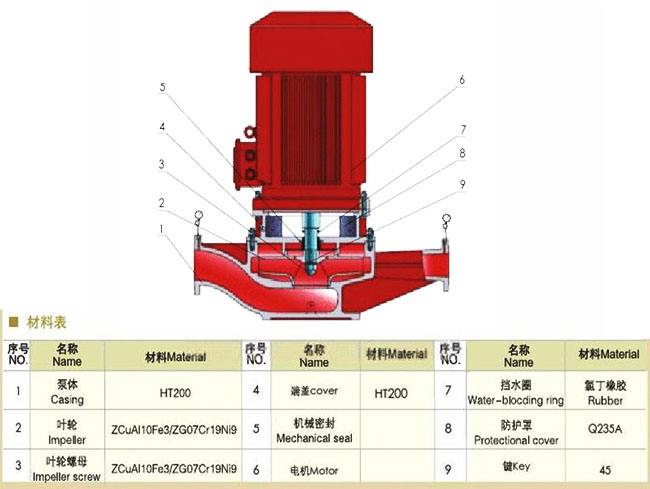

消防泵基本是由叶轮,泵体,泵轴,轴承,密封环,电机等组成

1叶轮是水泵的核心部分,它转速高出力大,把输送介质传送出去。叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑,以减少水流的摩擦损失

2、泵体也称泵壳,它是水泵的主体。起到支撑固定作用,并与安装轴承的托架相连

3、泵轴的作用是借联轴器和电动机相连接,将电动机的转距传给叶轮,所以它是传递机械能的主要部件

4、轴承是套在泵轴上支撑泵轴的构件,有滚动轴承和滑动轴承两种。滚动轴承使用黄油作为润滑剂,加油要适当一般为2/3~34的体积。太多会发热,太少又有响声并发热

滑动轴承使用的是透明油作润滑剂的,加油到油位线。水泵运行过程中轴承的温度最高在般运行在60度左右,如果高了就要查找原因(是否有杂质,油质是否发黑,是否进

水)并及时处理!

5、密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区,影响泵的出水量,效率降低间隙过小会造成叶轮与泵壳摩擦产生磨损。为

增加回流阻力减少内漏,延缓叶轮和泵壳的所使用寿命,在泵壳内缘和叶轮外援结合处装有密封环,密封的间隙保持在0.25~1.10mm之间为宜

6、电机是水泵的心脏,为水泵提供能量,是把电能转化为机械能,为叶轮提供动力
