潜水泵的结构分析

潜水泵有好几种,电机里的线包有油浸式和水浸式还有是干式

使用前必须先看说明书,不能搞错,长期不用,必须在使用前还得把叶轮弄转,不然会因为长期不用卡死而烧包。开泵前,吸入管和泵内必须充满液体。开泵后,叶轮高速旋转,其中的液体随着叶片一起旋

力的作用下,飞离叶轮向外射岀,射岀的液体在泵壳扩散室內速度逐渐变慢,压力逐渐增加,然后从泵岀口,排出管流出。此时,在叶片中心处由于液体被甩向周围而形成既没有空气又没有液体的真

空低压区,液池中的液体在池面大气压的作用下,经吸入管液体就是这样连续不断地从液池中被抽吸上来又连续不断地从排岀管流出

不锈钢深井潜水泵结构

不锈钢潜水泵是可以长期漫没在水质中的一类水泵,在实际作业中不锈钢潜水泵因其不锈钢材质可以一定程度的减少介质的腐蚀、磨蚀,达到长期运行的目的,延长潜水泵寿命,同时不锈钢潜水泵的适用性比较好

不锈钢澘水泵的结构也决定着水泵的性能以及寿命,合理的结构、合格配件使得不锈钢澘水泵的整体质量都得到提高,我们今天看看尤孚φP系列不锈钢潜水泵的结构特点,从结构看其整体性能。

锈钢潜水泵外部是潜水泵的外壳。全不锈钢材质的潜水泵的表面以及内部材质都为304、316等等不锈钢材质。不锈钢的主要特点就是其较好的耐蚀性,为了完成潜水泵长期浸没于

水质中的工作,使用不锈钢材质是比较合适的。不锈钢潜水泵的外壳包裹着水泵的主轴以及叶轮等部件,是潜水泵的重要组成部分。

潜水泵内部相比外壳要复杂得多。除去外壳我们第一眼能看到的是离心式水泵的重要部件叶轮”,全不锈钢材质的潜水泵叶轮材质也为不锈钢,叶轮是完成水泵介质输送的主要部

件,也是直接对介质做功的部件。尤孚vP系列不锈钢潜水泵主要使用的为“闭式叶:相比开式和半开式的叶轮形式,闭式叶轮的效率高,在处理清水的过程中表现出较好的性能

主轴。主轴是潜水泵的重要部件,也是电动机带动潜水泵工作的主要传动部分,主轴的质量非常重要,主轴损坏水泵将不能正常工作。不锈钢潜水泵主轴同样采用不锈钢材质,使其在

质中一直处于稳定的开态,主轴出现一点偏差都会对水泵整体造成影响。

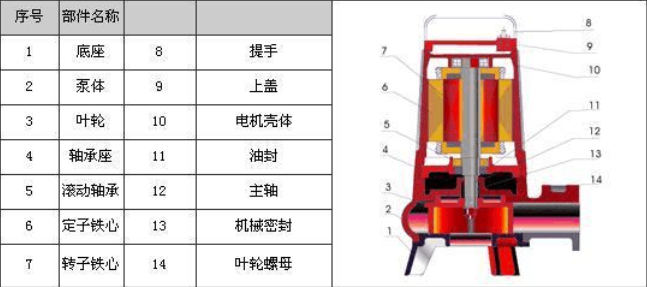

AS撕裂式潜水排污泵

AS潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。水泵轴和电机轴是同一根轴,由于泵位于整个排污泵最下端,它能最大限度抽吸地面积余污水。AS潜水式排污泵具有带撕裂的结构,能够将

纤维等物质撕裂、切断,然后顺利排放,因此,本型泵特别适合于输送含有长纤维的污水。产品执行JB/5118-2001《污水污物潜水电泵》标准。

产品特点

1、电缆耐用、防水:耐污重型椽套软电缆,树脂灌注,压紧固定,绝无拉松,长久可靠。

2、串联配置,真正实现双重保护,确保电机安

3、多道检测,多道保护:配控制柜、油水探头、浮子开关、均能实时检测,并能实现报警、停机、保留故障信号等功能,使潜水电机安全可靠。

4、维修方便:可采用双导軌的耦合装置,使泵起降时无需水下操作,维护便捷,省时省工;专用电控柜实现自动报警、停机、保留故障信号的功能,可大幅度提高维修效率

5、全工况运行:采用特殊水力设计泵在全工况下运行不过载。

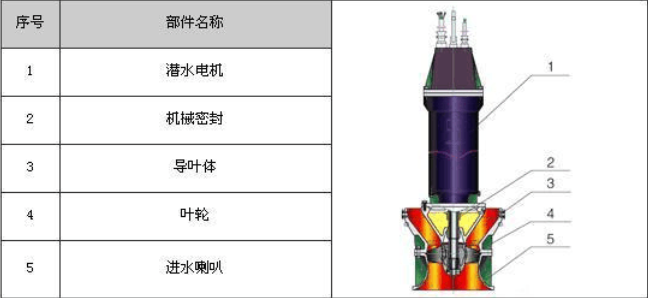

ZQ,HQ轴流式潜水泵

ZQ、HQ系列轴流式潜水泵、混流式潜水泵主要由泵体、叶轮、潜水电机等成。电机与泵头共轴并成一个整体,电机与泵使用机械密封隔开,电缆进线处用进线密封封好,使整个电机处于良好的密封状

整机潜没在水中运行。整机内部有泄漏及温升保护装置,运行安全可靠。叶片可调,流量、扬程范围大。产品执T10179-2000《混流式、轴流式潜水泵》标准

广泛适用于农田水力设施、城市防洪及供水、轻度污水排放及调水工程。特别适用于流量扬程变化范围大

二、产品特点

1、专业可靠:zQ、HQ系列泵是特别为大流量、低扬程场合设计的,本系列产品是结合国内外先进制泵技术并经多年实践总结所得,是传统轴流泵、混流泵的最佳换代产品。电机、泵潜入水中具有传统机组无法比拟的一系列优点。

2、多道检测,多道保护:油水探头,浮子开关,均能实时检测,并能实现报警、停机、保留故障信号等功能,使潜水电机安全可靠

3、抗扭装置:机组启动瞵间电机起动力矩的反作用力矩常会使机组整体反冋旋转,具有东方特色的抗扭装置能轻松化解此问题

4、电缆耐用防水:用耐油重型橡套电缆,岀线处釆用特殊密封结构,防止渗漏,保证长久可靠,电机腔內

5、安全可靠:两套或多套独立的机械密封,特殊的摩副材质上下串联安置,提供多重保护,使用寿命长且实用可靠

6、安装方便投资省:电初为一,无需现场进行耗工耗时复杂的轴线对中安装工序,安装十分方便;由于泵潜水中运行,可大大简化泵站的建筑结构工程,减少安装面积,可节约泵站的工程总造价30~40。
