水泵法兰密封面的类型和压力等级

水泵连接形式主要有螺纹和法兰2种，其中最常用的是法兰连接。不过法兰的种类和标准很多，在这里上海浙瓯泵阀制造有限公司的工程师对法兰进行了总结。法兰密封面据工况、介质、压力、规格、温度等情况的不同所以选用的类型也不尽相同。下面我们来一起认识这些法兰密封面的类型！

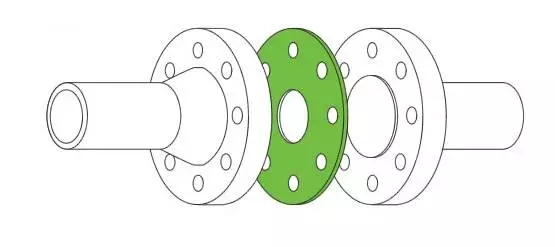

FF-全平密封面

Flat Face Full Face类型密封面表面为全平，适用于压力不高、介质无毒的场合。

RF-突面密封面

Raised Face类型密封面应用在几种类型当中最为广泛，最为常用的一种，国际标准与欧洲体系和国内的标准均为固定高度，但美标法兰中应注意高压力的高度会增高密封面的高度，垫片的使用也有多种类型。

M/FM-凸凹密封面

Male Face与Female Face这两种密封面类型是一对，一雌一雄，必须配套使用，按装时便于对中，还能防止垫片被挤出。适用于压力较高的场合。

凹凸面密封面适用的密封垫片有：各种非金属平垫、包覆垫；金属包垫；基本型或带内环型缠绕挚片等。

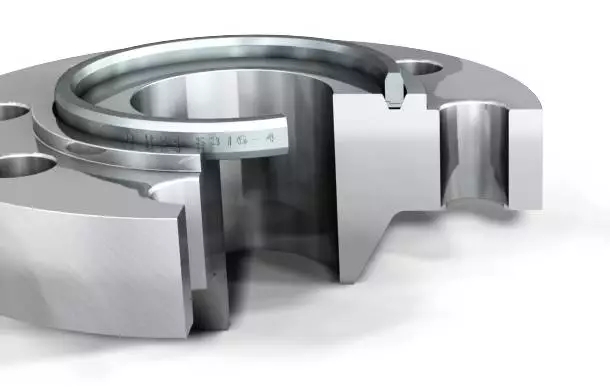

RTJ(RJ)-环连接密封面

Ring Joint Face环连接面密封的法兰，也属于窄面法兰，并在法兰的突面上开出一环状梯形槽作为法兰密封面，和榫槽面法兰一样，这种法兰在安装和拆卸时必须在轴向将法兰分开，因此，在管线设计时要考虑到将法兰在轴向分开的可能。

这种密封面专用来与金属材料加工成形状为八角形或椭圆形的实体金属垫片配合，实现密封连接。由于金属环垫可以依据各种金属的固有特性，因而这种密封面的密封性能好，对安装要求也不太严格，适合于高温、高压工况，但密封面的加工精度较高。

压力等级介绍

依据ASME B16.5， 钢法兰有7个压力等级：Class150 - 300 - 400 - 600 - 900 - 1500 - 2500

法兰的压力等级很明确，Class300的法兰能承受比Class150更大的压力，因为Class300的法兰需要由更多的材料来制造，从而可以抵挡更大的压力。但是，法兰的受压能力受多种因素的影响。法兰的压力等级用磅来表示，一个压力等级有不同的表示方法。比如：150Lb 、 150Lbs、150# 和Class150 的意思是一样的。
