WQ/QW潜水排污泵的安装

日期:2019/10/31 10:54:14

很多客户在购买了WQ潜污泵后,在进行安装时出现很多问题没有正确的解决,在这里上海浙瓯泵阀制造有限公司的工程师对潜水排污泵的不同安装方式进行了总结。

潜污泵主要用于市政工程、楼宇建筑、工业排污和污水处理场合,排送含固形物和长纤维的污水、废水和雨水等。今天,泵管家带来的是潜污泵的安装,希望对您有所帮助。

潜污泵是潜水排污泵的简称,在潜水泵的基础上通道采用抗堵塞设计,用于一级提升、中间提升及污泥回流等。主要用于市政工程、楼宇建筑、工业排污和污水处理场合,排送含固形物和长纤维的污水、废水和雨水等。

1、常用的两种安装方式

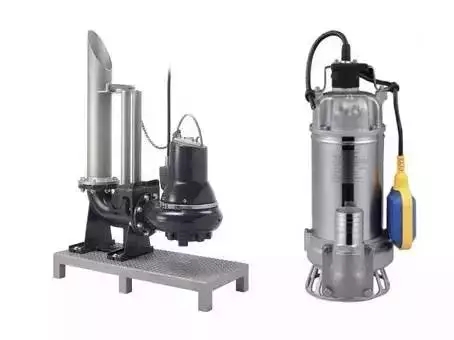

潜污泵安装条件简单,流量覆盖范围较大,从10m3/h以下到几千m3/h,是水处理工程特别是中小型项目中最常用的提升设备之一。潜污泵常见的安装方式主要有两种:耦合式安装和移动式安装。

其中耦合式安装是通过耦合器将泵与管道相连,泵与出水管路脱离方便,水泵检修时通过起吊装置起吊即可。耦合式安装适用于各种规格的潜污泵,是潜污泵最常用的安装方式,耦合器由设备厂家成套供货。

移动式安装指泵出口管路直接通过软管连接至水面上,潜污泵靠自重置于水池底部或通过铁链等悬挂在起吊装置上。移动式安装无需耦合器和池底固定,便于移动,检修时连管道一起起吊即可。同时由于安装方式的原因,难以承担大的力矩,只适用于小型的潜污泵。

2、安装条件图的解释

在选型确认后,潜污泵的厂家会提供安装条件图,设计人员需要能读懂各尺寸和符号的意思。以某潜污泵厂商的样本安装条件为例说明如下:

功率11kw以上的泵可以选择装置电机冷却系统对泵进行冷却,若不选冷却系统,是由泵送介质直接冷却电机。两种不同的冷却方式对应的最低液位不同,直接冷却方式的需要液位高于带冷却系统的方式。

在厂家提供的安装条件图中,用实心三角“▼”和空心三角“▽”来进行区分,其中“▼”表示带冷却系统,“▽”表示不带冷却系统。

在上面案例的安装条件图中,带冷却系统时,有效最低液位距离耦合装置底部为570mm,不带冷却系统时,距离为785mm。即有冷却系统时有效液位可以低出215mm。

2)平面开孔与定位

潜水泵耦合式安装时,平面的开孔需考虑潜水泵的最小安装尺寸。案例中A向视图表示了水泵的最小安装孔的大小尺寸,1000×700mm。

在进行定位时,安装导杆的池边是基准线。这是因为潜污泵的就位是靠与耦合装置连接的导杆来完成的,导杆的位置由池边确定。耦合器基座的螺栓进行定位时,也需以池边为基准线进行(公众号:泵管家)。按上面案例,应先确定距离池边253mm的螺栓孔位置,再通过螺栓孔的间距350mm来确定另外两个螺栓孔的位置。

最终在图纸中体现的最重要的尺寸为:顶部平面开孔的位置与大小,以及底部的预埋地脚螺丝的位置与规格(一般采用预留孔进行后浇混凝土的设计)。

顶部的导杆固定通常采用膨胀螺栓的方式完成。

3、电气保护措施

由于潜污泵为潜水运行,可能会出现漏水等情况而损坏水泵,需要进行预防。以某潜污泵厂家为例,采用的措施有:

7.5kw以下的泵设有电机绕组过热保护元件和漏水探头;11kw及以上的泵设有电机绕组过热保护元件、浮子开关、漏水探头;30kw及以上的泵在电机上端盖内增设漏水探头等。

其中过热保护元件是置于电机定子绕组内,不正常运行状况下,绕组稳定达到过热保护原件的设定值时,通过电柜过热保护装置停止电机。

漏水探头用作漏水检测,电机侧进水后通过电控柜报警并停机。浮子开关用作检测电机侧机械密封是否失效,电机腔是否进水,探测到进水后通过电控柜报警并停机。

在潜污泵的电气安装中,需要根据选型条件及厂家反馈的电气要求进行电控柜的设计,从而达到保护效果。
