离心泵剖面图解析

很多客户对于离心泵的内部结构具体长什么样不清楚，了解离心泵的内部结构可以有助于我们更好的了解各种泵的特点，在这里上海浙瓯泵阀制造有限公司的工程师对其中一些离心泵的剖面图进行了总结。

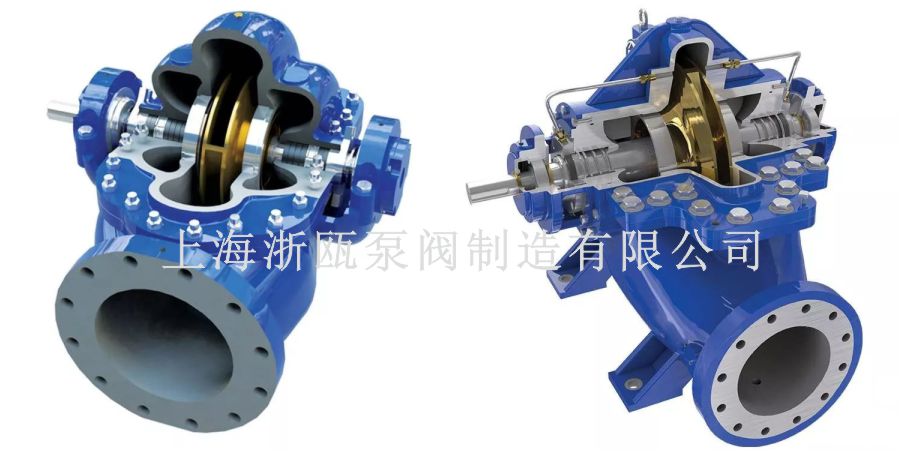

1.单级双吸中开离心泵

1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环；

2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点；

3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命；

4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点。

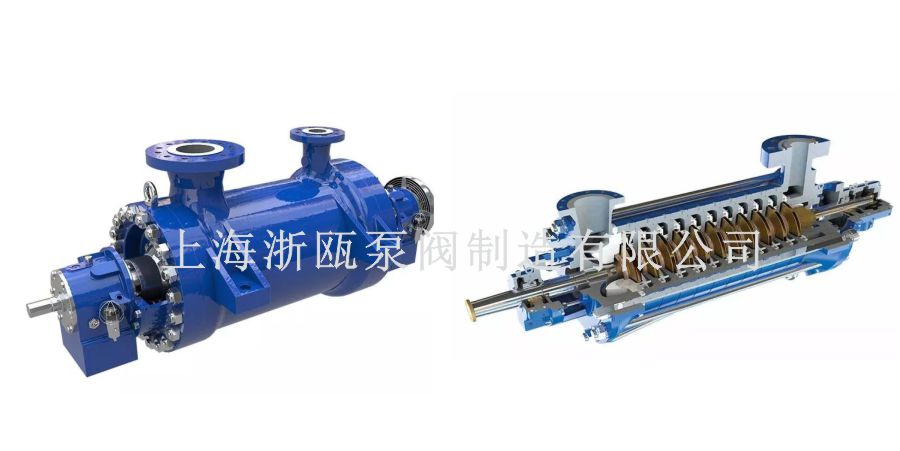

2.D型卧式多级离心泵

D型泵为卧式安装。除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。所有D型泵的吐出口方向垂直向上。轴向力由平衡盘来平衡。轴封一般采用填料密封，根据用户需要也可采用机械密封。除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

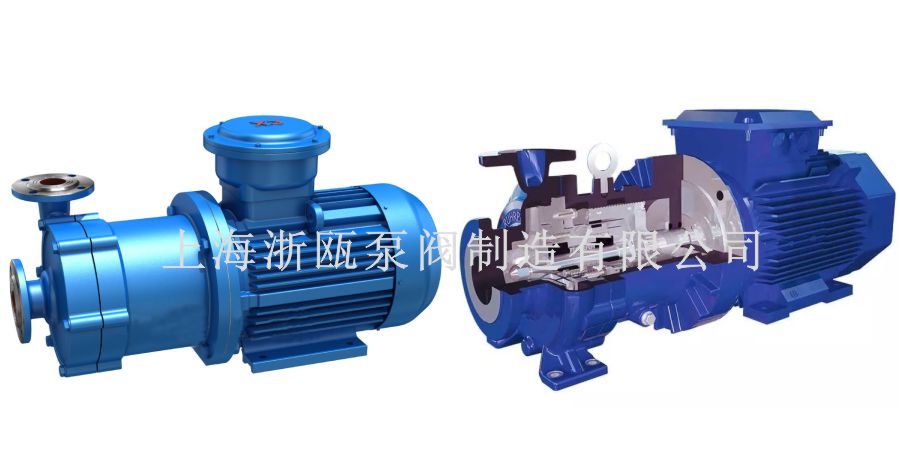

3.CQ不锈钢磁力泵

将n对磁体(n为偶数)按规律排列组装在磁力传动器的内、外磁转子上，使磁体部分相互组成完整藕合的磁力系统。当内、外两磁极处于异极相对，即两个磁极间的位移角Φ=0，此时磁系统的磁能最低；当磁极转动到同极相对，即两个磁极间的位移角Φ=2π/n，此时磁系统的磁能最大。去掉外力后，由于磁系统的磁极相互排斥，磁力将使磁体恢复到磁能最低的状态。于是磁体产生运动，带动磁转子旋转。

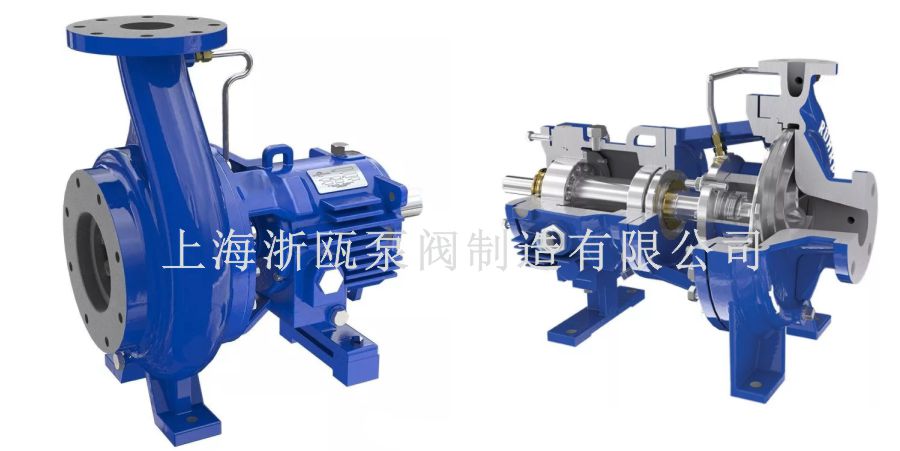

4.ZA石油化工流程泵

性能范围广，形式多样，轴封采用单端面或双端面机械密封，配有冷却、冲洗或密封液系统，不锈钢材质有304，304L, 316, 316L，CD-4Mcu, 904，904L，哈氏合金等,温度-50~+200℃，流量3-2600m3/h扬程3-260m转速1450-2900r/min

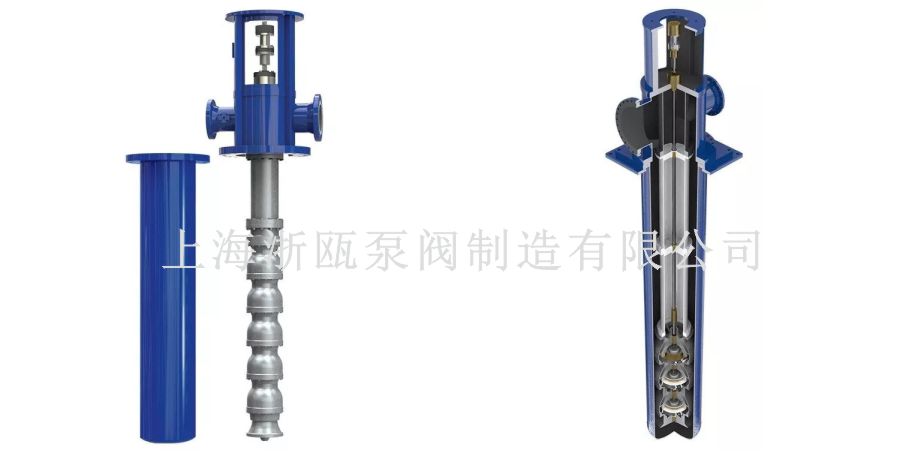

5.管中泵

管中泵供水设备是在普通型无负压供水设备的基础上推出的新型供水设备。除具有普通型无负压供水设备的所有功能特征外，本产品更显示出了“环保卫生，低噪音，不扰民”的设计理念。

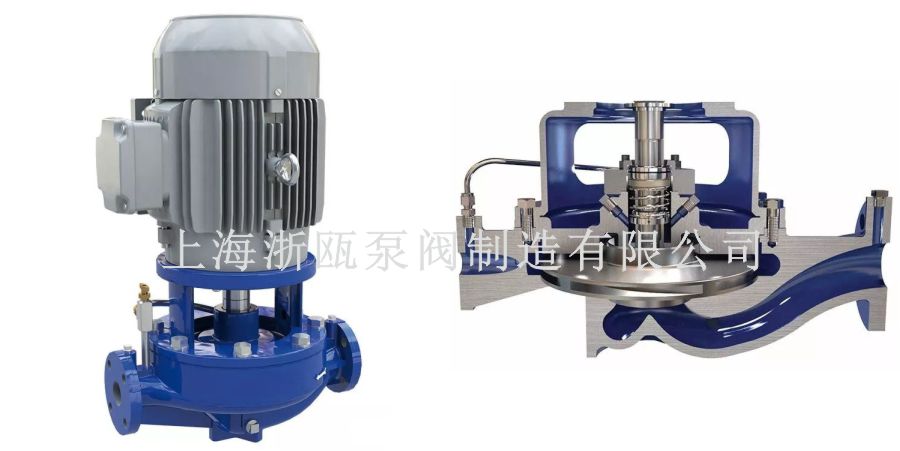

6.IHG化工管道泵

IHG系列不锈钢管道离心泵是吸收国际同类先进技术，研制开发的最新一代立式离心泵，能满足用户各种狭小场合的使用，完美的设计，安装使用方便，泵轴绝对同心度及叶轮极好的动静平衡，保证了运行时无动静、低噪音。采用碳化硅，氟橡硬质合金机械密封，泵体过流部分壁厚加厚能保证静压高的循环系统正常使用，按国际标准ISO2858设计制造，性能完全符合国家JB/T53058-93标准。

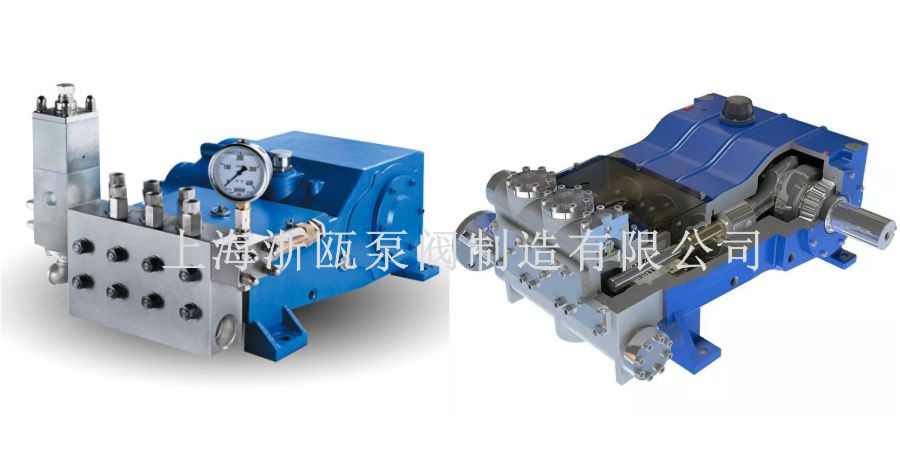

7.柱塞泵

结构组成主要有偏心轮、柱塞、弹簧、缸体、两个单向阀。柱塞与缸体孔之间形成密闭容积。偏心轮旋转一转，柱塞上下往复运动一次，向下运动吸油，向上运动排油。泵每转一转排出的油液体积称为排量，排量只与泵的结构参数有关。
