阀门通径(DN)与管径尺寸对照表,Dn、De、D、d、Φ

日期:2019/11/5 8:42:59

阀门口径大小与管道的尺寸有着必然的联系,通常说多大的管径(外径)配多大的阀门。而阀门口径则需要根据实际参数来计算,一般来说管道都会较大一些,阀门实际要比较小,主要取决于阀门位置需要控制的流量大小是多少,而管道尺寸只需要流通能力够就行了。

管道天天见,管径经常念,可是要把Dn、De、D、d、Φ 这几个都放在一起......比如:

DN200、De200、D200、d200、Φ200

一般来说,管子的直径可以分为外径(De),内径(D),公称直径(DN)。    下面来给大伙区分区分这些“dddddd”的区别~

DN是指管道的公称直径

注意:这既不是外径也不是内径,是外径与内径的平均值,称平均内径。

当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。

水。煤气输送钢管(镀锌钢管或者非镀锌钢管)、铸铁管、钢塑复合管和聚氯乙烯(PVC)管等管材,应标注公称直径“DN”(如DN15.DN20)

De主要是指管道外径

一般采用De标注的,均需要标注成外径X壁厚的形式;

主要用于描述:无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

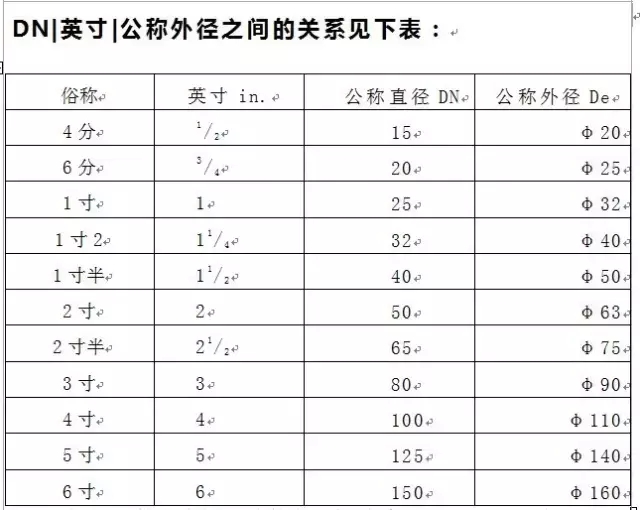

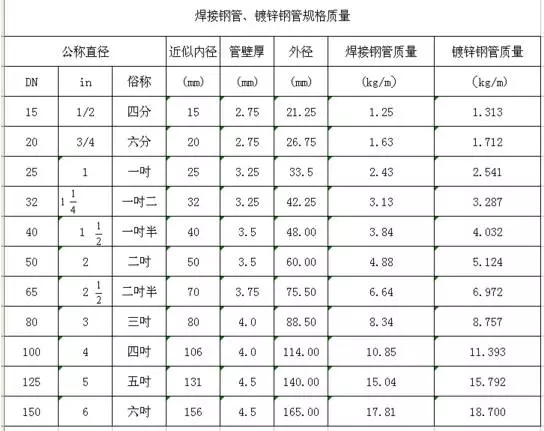

拿镀锌焊接钢管为例,用DN、De两种标注方法如下:

DN20   De25×2.5mm

DN25   De32×3mm

DN32   De40×4mm

DN40   De50×4mm

我们习惯于使用DN来标注焊接钢管,在不涉及到壁厚的情况下很少使用De来标注管道;但是标注塑料管就又是另外一回事了;还是跟行业习惯有关,实际施工过程中我们简略称呼的20、25、32等管道均是指De,而不是指DN,这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。

两种管道材料的连接方式不外乎:丝扣连接及法兰连接。其他连接方式就用得很少了。

镀锌钢管、PPR管均能采用以上两种连接,只是小于50的管道用丝扣较方便,大于50的用法兰比较可靠。

注意:如果是两种不同材质的金属管道相连,要考虑是否会产生原电池反应,否则会加速活跃金属材料管道的腐蚀速度,最好要用法兰连接,并用橡胶垫片类的绝缘材质将两种金属分隔开,包括螺栓都要用垫片分隔,避免接触。

D一般指管道内径

d表示混凝土管内直径

Φ表示普通圆的直径

当然了,Φ还能表示管材的外径,但是此时应该在其后面乘以壁厚。

如:Φ25×3,表示外径为25mm,壁厚为3mm的管材。

对无缝钢管或者有色金属管道,应标注“外径×壁厚”。

如:Φ107×4,其中Φ可省略。

中国、ISO和日本的部分钢管标注采用壁厚尺寸表示钢管壁厚系列。对于这类钢管,表示方法为管外径×壁厚。

如:Φ60.5×3.8

De、DN、d、ф的各自表示范围!

De-- PPR、PE管、聚丙烯管 外径

DN-- 聚乙烯(PVC)管、铸铁管、钢塑复合管、镀锌钢管公称直径

d -- 混凝土管公称直径

ф-- 无缝钢管或者有色金属管道应标注“外径×壁厚”


(1) 管件尺寸与阀门通径及英寸对照表:

直径英寸

DN  通径 (mm)

管道外径 (mm)

1/4″

8

13.7

3/8″

10

17.14

1/2″

15

21.3

3/4″

20

26.7

1″

25

33.4

1.2″

32

42.2

1.5″

40

48.3

2″

50

60.3

2.5″

65

73

3″

80

88.9

4″

100

114.3

5″

125

141.3

6″

150

168.3

8″

200

219.1

10″

250

273

12″

300

323.8

14″

350

355.6

16″

400

406.4

(2) 阀门通径DN(公称直径)对应管子外径Ф(mm):

公称直径(DN)

管道外径Ф
(小外径)

管道外径Ф
(大外径)

15

18

22

20

25

27

25

32

34

32

38

42

40

45

48

50

57

60

65

73

76

80

89

89

100

108

114

125

133

140

150

159

168

200

219

219

250

273

273

300

324

325

350

360

377

400

406

426

450

457

480

500

508

530

600

610

630
