G型单螺杆泵的工作原理

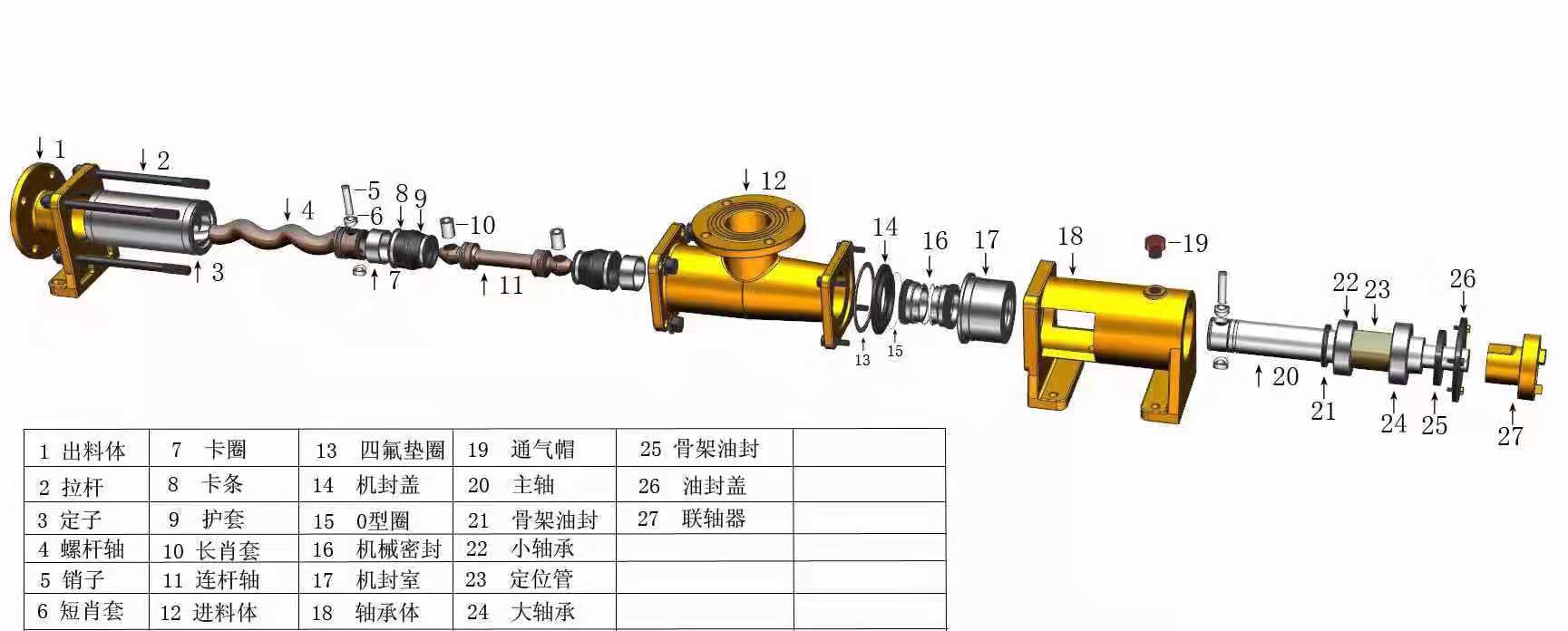

G系列螺杆泵概述和结构图及工作原理特性

螺杆泵概述

G系列单螺杆泵是一种新型的内啮合回转式容积泵。具有效率高、自吸能力强、适用范围广等优点,对各种难以输送的介质都可用本泵来输送。因此单螺杆泵在国外被称为万能泵根据客户要求泵型可选配

普通电机、防爆电机变频电机、带减速机齿轮定速、无级变速减速机、电磁调速申机等,传动可采用联轴器直接传动、皮带轮、变速箱等。从而满足各种粘度介质的平稳输送。

广泛用于自来水和污水处理,污泥进料泵-螺杆泵可大大节省安装和维护空间维护方便,减少投资,适合计量和输送絮凝剂、活性炭、石灰浆、初污泥、一级污泥、二级污泥、浓缩污泥、消化污泥、沉淀污泥及浮渣等;适合各种机械槭浓缩脱水机进料等。

螺杆泵工作原理

单螺杄泵的工作原理是单线螺旋的转子在双线螺旋的定子孔内绕定子轴线作行星回转时,转子—一定子副之间形成的密闭腔就连续的、匀速的、容积不变的将介质从吸入端输送到压岀端。由于这巧妙的工作原理,使单螺杆泵具有一般性

泵的通用性能外。其最显著的特点自吸性能好,流量稳定,脉动剪切最小;输送介质的粘度范围广,甚至不能自流的介质也能输送。

对液体杂质不敏感;运转中具有髙效性,转动部件使用寿命长磨损小,维修、更换方便进口朝向可变。

1、可输送高粘度的介质。根据泵的大小不同,介质的最高粘度为37000厘泊--200000厘泊

2、可输送含固体颗粒、磨削颗粒和纤维的介质。其含量一般可高达介质的40%,当介质中所含固体为粉末状细微颗粒时,最高可达70%,根据泵的大小不同允许介质中所含固体颗粒粒径最大为2毫米一—40毫米。

3、输岀的液体连续均勺、压力稳定、搅动小,对敏感性的液体不会发生成分的改变。

4、流量与转速之间为简单的正比关系。可通过调节转速进行流量的调节,配上变速的电动机,可成为变量泵

5、压力能随输出管道阻力自动调节。在0-36(公斤/厘米2)压力之间,用户很容易调到所需的压力。这样既节能,又避免压力太高或太低而影响工艺流程。

6、结构简单、磨损少、维修方便。

螺杆泵与其它类型泵相比

1和离心泵相比,单螺杆泵不需要装阀门,而流量是稳定的线性流动

2和柱塞泵相比,单螺杆泵具有更好的自吸能力,吸上高度可达8.5米水柱。

3和隔膜泵相比,单螺杆泵可输送各种混合杂质,含有气体及固体颗粒或纤维的介质,也可输送各种腐蚀性物质。

4和齿轮泵相比,单螺杄泵可输送髙粘度的物质。

与柱塞泵、隔膜泵及齿轮泵不同的是,单螺杆泵可用于药剂填充和计量。

螺杆泵适合输送介质

1、中性或腐蚀性液体;2、洁浄或耐磨性的液体;3、非流动粘稠液:

4、含纤维和固体含量的液体;5、含气体或易产生气泡的液体。

螺杆泵性能范围

1、流量:max.150m3/h

2、压差:max.2.4MPa

3、工作温度:max.150℃

4、介质粘度:max.2.0×105cst

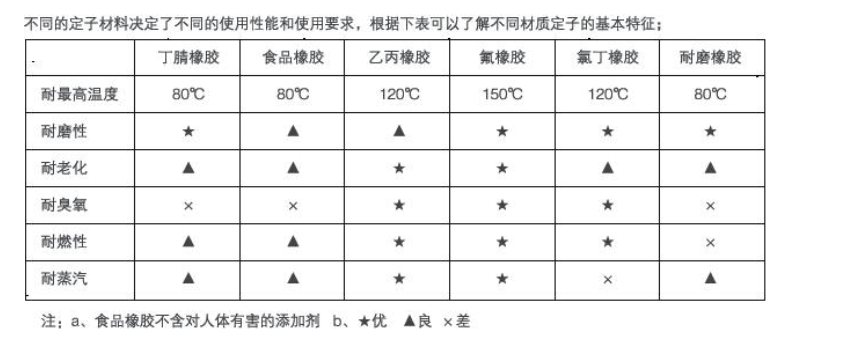

材质范围

铸铁(轴不锈钢)、普通不锈钢、304不锈钢、316不锈钢、316L不锈钢,按实际介质要求选择
