深井泵的结构特点

日期:2019/11/27 11:55:02

长轴深井泵由单个或多个离心式或混流式叶轮和导流壳、扬水管、传动轴、泵座、电机等部件组成立式泵。泵座和电机位于井口(或水池)上部,电机的动力通过与扬水管同心的

传动轴传递给叶轮轴,产生流量、扬程。

QJ型深井泵是电机与水泵直联一体潜入水中工作的提水机具,它适用于从深井提取地下水,也可用于河流,水库、水渠等提水工程。主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。


结构简介

长轴深井泵由三大部分组成:即工作部件、扬水管部件和井上部件。

工作部件

工作部件由导流壳、叶轮、锥度套、壳轴承和叶轮轴等零件组成。叶轮为封闭式结构,壳体之间用螺栓(部分是螺纹)联接,在导流壳和叶轮上可配耐磨环。

2、扬水管部件

该部分由扬水管、传动轴、联轴器和攴架部件等组成。扬水管用法兰或管螺纹联接。传动轴材料为45ˉ钢,轴承部位镀铬,当传动轴轴承部位磨损后,如果是螺纹联接的扬水管,可调

换二根短扬水管的安装位置,即可再次使用传动轴;如果是法兰联接的扬水管,可调换传动轴上下方向,即可再次使用传动轴。螺纹联接扬水管的深井泵在泵座与最上端的扬水管的联

接处配有特制的锁紧环,可有效地防止扬水管脱落事故。

3、井上部分

该部分由泵座部件深井泵专用电机(超过260kW时是专为深井泵设计的普通立式电机)电机轴、联轴器等组成。可选电控箱、出口短管、进排气阀、压力表、止回阀、闸阀和不

锈钢或橡胶伸缩节等。

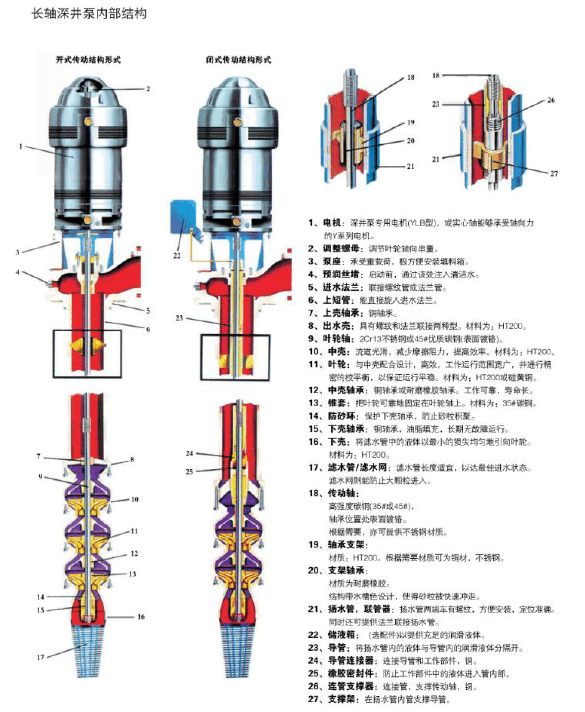

长轴深井泵产品结构如图所示

长轴深井泵是种使用范围广泛的抽水、排水设备,适用于电厂、钢铁厂、矿山、化工消防供水、自来水厂、农业灌溉等行业。

上海浙瓯深井泵多年专业从事RC长轴深井泵的硏发与生产,生产的RC长轴深井泵,畅销国内各大电厂、水电站、自来水供应站、农业灌溉、消防供水、市政工程,深受用户好评与信赖!

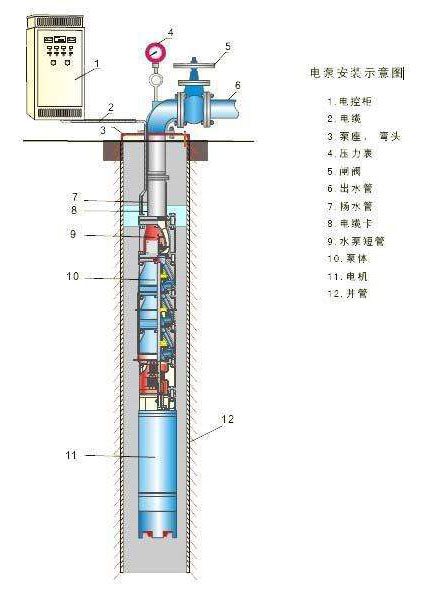

QJ型井用潜水电泵(深井泵)结构说明

QJ型井用潜水泵机组由:水泵、潜水电机(包括电缆)、输水管和控制开关四大部分组成潜水泵为单吸多级立式离心泵:潜水电机为密闭充水湿式、立式三相笼异步电动机,电机与水泵通过

爪式或单健筒式联轴器直接;配备有不同规格的三芯电缆;起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接,高扬程式电泵采用闸阀招

潜水泵每级导流壳中装有一个椽晈轴承;叶轮用锥形套固定在泵轴上;导流壳采用螺纹或螺栓联成高扬程潜水泵上部装有止回阀,避免停机水垂造成机组破坏。


潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封,防止流砂进入电机。潜水电机采用水润滑轴承,下部裝有椽胶调压膜、调压弹簧,组成调压室,调节由于温度引起的压

力变化;电机绕组采用聚乙稀绝缘,尼龙护套耐用消费品水电磁线,电缆联接方式按Q型电缆接头把接头绝缘脱去刮浄添层,分别接好,焊接牢固,用生椽胶绕层。再用防水粘胶带缠23层,外面包上

3层防水胶布或用水胶粘结包一层椽胶带(自行车里带)以防渗水电机密闭,采用精密止口螺栓,电缆出囗加胶垫进行密封电机上端有一个注水孔,有一个放气孔,下部有一个放水孔

电机下部装有上下止推轴承,止推轴承上有沟槽用于冷却,和它对磨的是不锈钢推力盘,随水泵的上下轴向力。
