自吸泵的自吸方式分类

日期:2019/12/2 9:19:58

一,离心泵基本原理

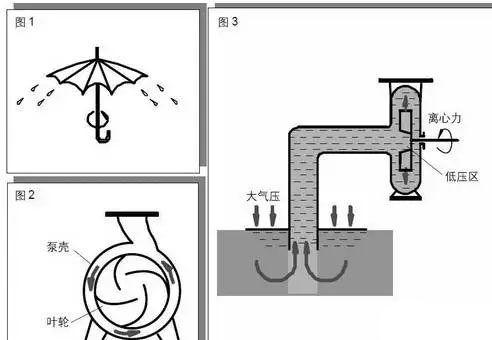

水泵就是利用离心力工作的。看看下图,当泵舱内充满水时,叶轮在电机带动下,飞快旋转,水因为离心力,从中心向四周飞散,此时叶轮中心形成真空,外界的液体就会因为压差,流向低压的叶轮中,这样就会源源不断地将外界液体抽走。出口处不断积累的液体形成高压,最终可以从舱底排出至高处的舷旁阀。

二,为什么水泵需要自吸装置?

从上面的解释,应能看出,在叶轮旋转时,只有“有质感”的东西才能从中心被甩往四周,以至于在中心形成明显真空,显然如果泵腔充满空气,无论旋转多快,都不能形成真空。因此,离心泵工作前,都必须事先将泵腔充满液体,这就是自吸装置的由来。

三,自吸装置都有哪几种形式?

我见过两种常用的自吸装置:

第一种是利用压缩空气将泵壳抽真空引水;启动泵前,在自吸装置工作期间,出口侧的阀要保持关闭,或者安装一个弹簧作用的背压阀,当出口压力达到正常工作压力60%左右自动打开,真空抽吸必须连接到泵吸口侧最高点,并且放置在吸入管形成气腔。通常接一根减压的压缩空气过来,利用文丘利管效应,让泵壳内产生真空,充水,这种装置允许离心泵短时间干转。

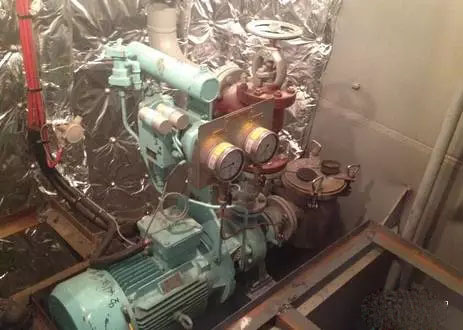

另一种自吸装置是自带真空泵,如下面这个应急消防泵自吸装置,这一种缺点就是泵结构变复杂,体积增大,并且每次启动都要确保上面的水罐充满水。

四,自吸泵

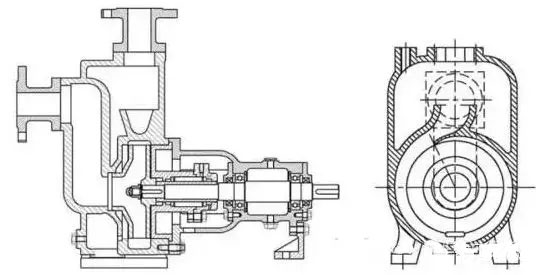

       自吸泵,就是在起动前不需灌水,借助于本身的装置特性就能够达到进口管路排气灌水的效果。常用的自吸泵是指外混式离心自吸泵,根据叶轮旋转使液体流向涡壳,从而使泵体形成真空,这样自吸泵的单向阀就会打开,把液体从进口吸进来,并通过叶轮流道把液体输送出去,这是自吸泵的工作原理。

   普通离心泵与自吸离心泵的区别

1) 起动前,自吸离心泵首次起动时要向泵体内注入一定量的起动循环水;而离心泵每次起动时刚需将进水管内及泵体内同时注满水,或者用辅助装置对进水管进行抽气。

2) 装置上,自吸离心泵在进水管下端只装滤网而无底阀;而离心泵在进水管下端必须装底阀或者在出口处配有抽气装置。

3) 运行时,同样性能参数的泵,一般自吸离心泵要比离心泵的效率低,汽蚀性能较差。

自吸泵按作用原理分为以下几类:

1.气液混合式(包括内混式和外混式);

2.水环轮式;

3.射流式(包括液体射流和气体射流)。

气液混合式自吸泵的工作过程:由于自吸泵泵体的特殊结构,水泵停转后,泵体内存有一定量的水,泵再次启动后由于叶轮旋转作用,吸入管路的空气和水充分混合,并被排到气水分离室,气水分离室上部的气体溢出,下部的水返回叶轮,重新和吸入管路的剩余空气混合,直到把泵及吸入管内的气体全部排出,完成自吸,并正常抽水。

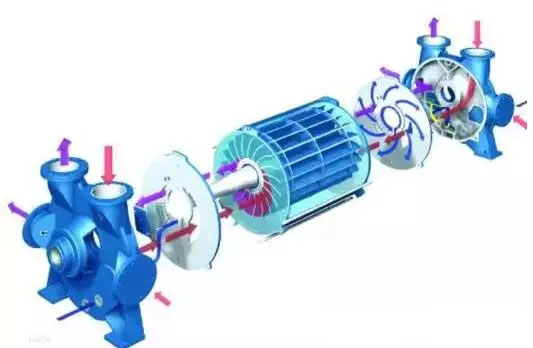

水环轮式自吸泵是将水环轮和水泵叶轮组合在一个壳体内,借助水环轮将气体排出,实现自吸。当泵正常工作后,可通过阀截断水环轮和水泵叶轮的通道,并且放掉水环轮内的液体。

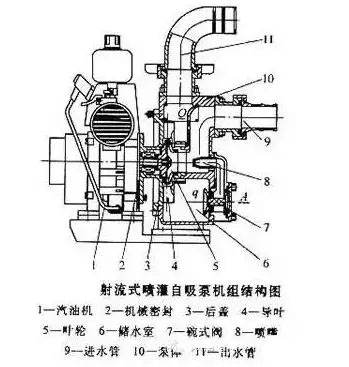

射流式自吸泵,由离心泵和射流泵(或喷射器)组合而成,依靠喷射装置,在喷嘴处造成真空实现抽吸
