螺杆泵设计原理
形象地作个比喻,可以把螺杆和所输送的介质看作是螺钉和螺母的相对运动。当螺钉转动时,若限制螺钉不能作轴
冋移动,则螺母就会沿着螺钉作轴向移动这所说的螺钉可以看作是螺杆泵内作旋转运动的螺杆,而充满螺旋槽的
个质就是一个液体螺母。但是仅仅按上述原理制作成的机构,由于从泵的排出腔到进口腔相连通,尚不能将输送的介
质从泵的吸入腔提升至排岀腔,还必须解决螺杄泵内螺杄螺旋面在螺杆衬套的孔内啮合的接触线(即啮合线)就起着
隔开的作用。这一密封腔实际上起着类似往复泵中阀的作用。这样才能使螺杆旋转时,液体螺母——密封腔内的介
质,能随着密封腔沿着轴向作从吸入腔到排出腔的直线运动,有效地将介质排出泵外。

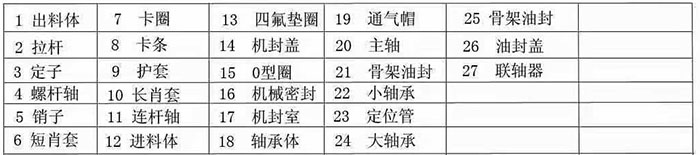

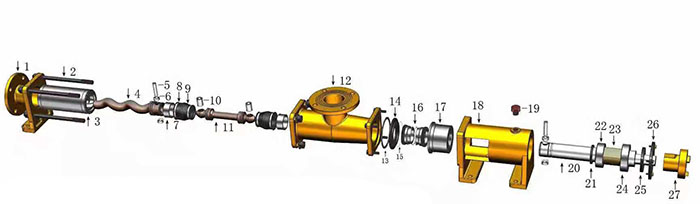

螺杆泵结构原理图

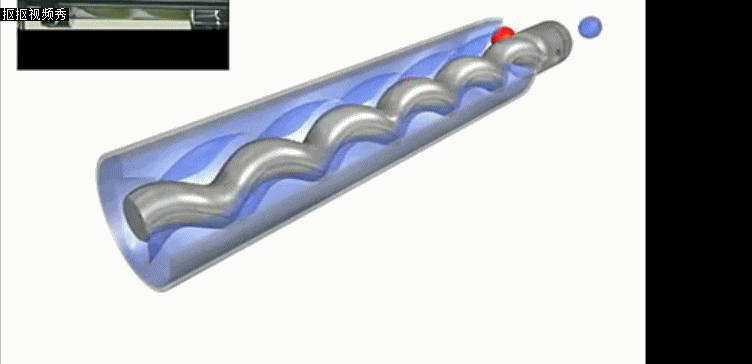

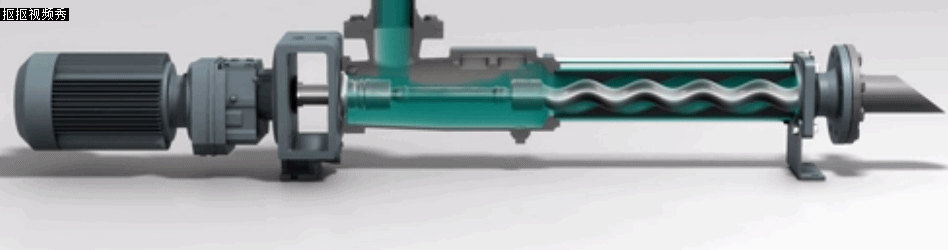

螺杆泵运行原理图
