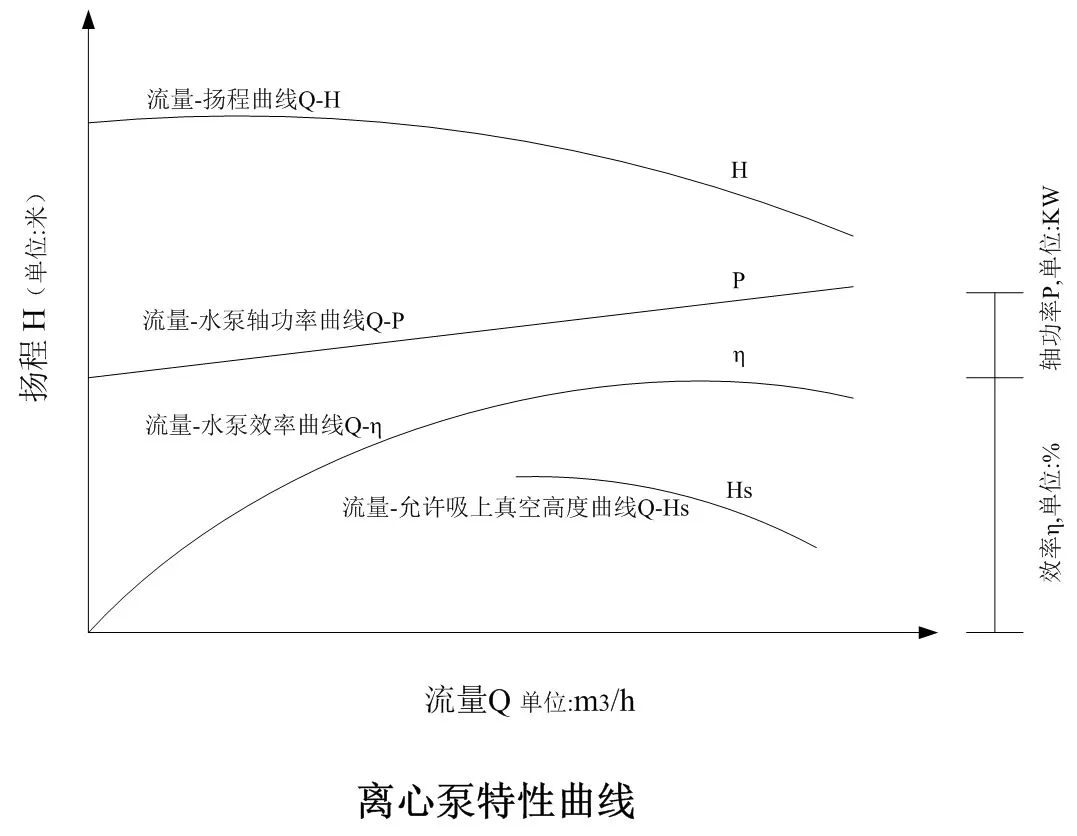

以上曲线，由实验求得，说明如下：
1、流量-扬程曲线Q-H。扬程随流量增加而降低。扬程指的是单位质量的水从水泵叶轮获得的能量。流量增加后，虽然水泵做功也会增加，但经过平均之后，单位质量的水获得的能量值变少；
2、流量-轴功率曲线Q-P。纵坐标在右侧，水泵轴功率随流量增加而增加：因为输送更多的水需要更多能量；
3、流量-水泵效率曲线Q-η。纵坐标也在右侧。
水泵效率=水泵有效功率Pe/轴功率P。
有效功率指的是，水泵经过叶轮传递给水的有效功率。水泵效率随流量增加先增加，后减少。
4、流量-允许吸上真空高度曲线Q-Hs。允许吸上真空高度Hs，指的是水泵入口最大真空度，真空度过大，会造成水汽化产生气蚀。允许吸上真空度随着流量增加而减小。流量越大，允许值越小，否则水泵入口处会产生汽化现象。
