气动隔膜泵拆装图解及注意事项

日期:2019-5-5 11:18:03

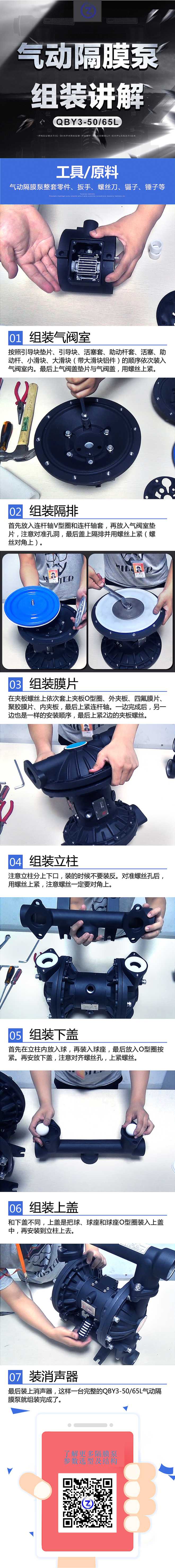

气动隔膜泵的结构及组装流程

上海浙瓯泵阀制造有限公司根据客户反应特地总结出隔膜泵的安装解析为客户跟换配件提供参考,如果需要咨询更多的隔膜泵选型及知识请咨询我们的销售工程师,

http://www.shzheou.com
气动隔膜泵的结构



气动隔膜泵经过较长时间运作后,出现一些故障时,用户可按照以下步骤检查找出故障原因,切忌不可对气动隔膜泵野蛮拆卸,应该安装以下步骤进行。

1、在拆卸隔膜泵之前,将气动隔膜泵左右两边的泵体及气室分别标上记号方便后续的再组装动作。

2、使用扳手将连接出口管与泵体的螺丝松开,拆除出口管即可看到阀球和阀座,拿出球和座并检查泵的其他备件,仔细查看是否有磨损、化学腐蚀、裂痕等现象。

3、使用扳手将连接进口管与泵体的螺丝松开,拆除出口管即可看到阀球和阀座,拿出球和座并检查泵的其他备件,仔细查看是否有磨损、化学腐蚀、裂痕等现象。

4、使用扳手将外侧泵体和内测泵的中间体分开,拆除泵体后即可看到膜片及膜片夹板。

5、使用工具或扳手固定膜片外夹板左右边缘,将隔膜装置与中间体分开。然后顺时针旋转松开隔膜装置。移出膜片外夹板后,将轴从中间体取出。

6、使用夹钳(加垫木板)将轴与膜片装置分开,检查轴、夹板、膜片是否损坏和腐蚀现象。

7、使用工具或内六角扳手打开配气阀总成,检查活塞、活塞油封、助力滑块、密封滑圈、阻力杆、阻力杆密封是否磨损。

上海浙瓯气动隔膜泵具有质量可靠使用寿命长、噪音低、震动小、永不死机、做工精细等六大优点,既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

想要了解更多气动隔膜泵的使用方法和技巧的话,请继续关注浙瓯隔膜泵生产厂家。专业的保障给您靠谱的品质。
