各种阀门动态工作原理（一）

各种阀门试压方法

一般情况下，工业阀门在使用时不做强度试验，但修补过后阀体和阀盖或腐蚀损伤的阀体和阀盖应做强度试验。对于安全阀，其整定压和回座压力及其他试验应符合其说明书和有关规程的规定。阀门安装应作强度和密封性试验。低压阀门抽查20%，如不合格应100%的检查;中、高压阀门应100%的检查。阀门试压常用的介质有水、油、空气、蒸汽、氮气等，各类工业阀门含气动阀门的试压方法如下：

1.球阀

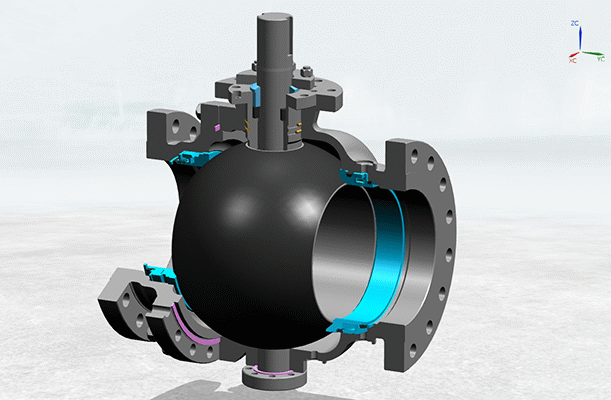

标准GB/T21465-2008《阀门术语》中定义为：启闭件（球体）由阀杆带动，并绕球阀轴线作旋转运动的阀门。亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等的介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。球阀按照驱动方式分为：气动球阀，电动球阀，手动球阀。

球阀的试压方法 ：

气动球阀的强度试验应在球体半开状态下进行。

① 浮动式球阀密封性试验：将阀处于半开状态，一端引入试验介质，另一端封闭；将球体转动几次，阀门处于关闭状态时打开封闭端检查，同时检查填料和垫片处密封性能，不得有渗漏现象。然后从另一端引入试验介质，重复上述试验。

②固定式球阀密封性试验：在试验前将球体空载转动几次，固定式球阀处于关闭状态，从一端引人试验介质至规定值；用压力表检查引入端密封性能，使用压力表精度0．5～1级，量程为试验压力的1．5倍。在规定时间内，没有降压现象为合格；再从另一端引入试验介质，重复上述试验。然后，将阀门处于半开状态，两端封闭，内腔充满介质，在试验压力下检查填料和垫片处，不得有渗漏。

③ 三通球阀应在各个位置上进行密封性试验。

2.止回阀

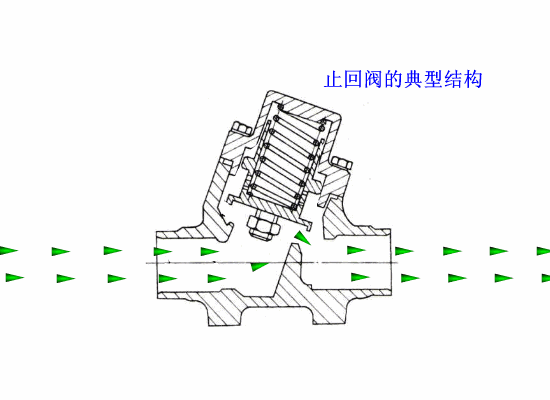

止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。

止回阀的试压方法：

止回阀试验状态：升降式止回阀阀瓣轴线处于与水平垂直的位置；旋启式止回阀通道轴线和阀瓣轴线处于与水平线近似平行的位置。

强度试验时，从进口端引入试验介质至规定值，另一端封闭，看阀体和阀盖无渗漏为合格。

密封性试验从出口端引入试验介质，在进口端检查密封面处，填料和垫片处无渗漏为合格。

隔膜阀

隔膜阀的结构形式与一般阀门大不相同，是一种新型的阀门，是一种特殊形式的截断阀，它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，现广泛使用在各个领域。常用的隔膜阀有衬胶隔膜阀、衬氟隔膜阀、无衬里隔膜阀、塑料隔膜阀。

隔膜阀是在阀体和阀盖内装有一挠性隔膜或组合隔膜，其关闭件是与隔膜相连接的一种压缩装置。阀座可以是堰形，也可以是直通流道的管壁。隔膜阀的优点是其操纵机构与介质通路隔开，不但保证了工作介质的纯净，同时也防止管路中介质冲击操纵机构工作部件的可能性。此外，阀杆处不需要采用任何形式的单独密封，除非在控制有害介质中作为安全设施使用。隔膜阀中，由于工作介 质接触的仅仅是隔膜和阀体，二者均可以采用多种不同的材料，因此该阀能理想地控制多种工作介质，尤其适合带有化学腐蚀性或悬浮颗粒的介质。隔膜阀的工作温度通常受隔膜和阀体衬里所使用材料的限制，它的工作温度范围大约为－50～175℃。隔膜阀结构简单，只由阀体、膜片和阀头组合件三个主要部件构成。该阀易于快速拆卸和维修，更换隔膜可以在现场及短时间内完成。

隔膜阀的试压方法：

隔膜阀强度试验从任一端引入介质，开启阀瓣，另一端封闭，试验压力升至规定值后，看阀体和阀盖无渗漏为合格。然后降压至密封性试验压力，关闭阀瓣，打开另一端进行检查，无渗漏为合格。

减压阀

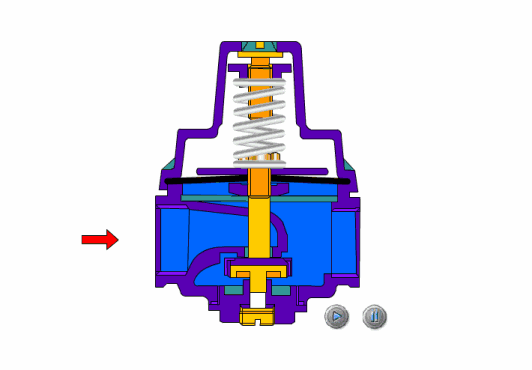

减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，出口压力自动保持稳定的阀门。从流体力学的观点看，减压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。

减压阀的试压方法：

① 减压阀的强度试验一般以单件试验后组装，亦可组装后试验。强度试验持续时间：DN<50mm/min；DN65～150mm>2min；DN>150mm>3min。波纹管与组件焊接后，应用减压阀后最高压力的1．5倍、用空气进行强度试验。

②密封性试验时按实际工作介质进行。用空气或水试验时，以公称压力的1．1倍进行试验；用蒸汽试验时，以工作温度下允许的最高工作压力进行。进口压力与出口压力之差要求不小于0.2MPa。试验方法为：进口压力调定后，逐渐调节该阀的调节螺钉，使出口压力在最大与最小值范围内能灵敏地、连续地变化，不得有停滞、卡阻现象。对蒸汽减压阀，当进口压力调走后，关闭阀后截断阀，出口压力为最高和最低值，在2min内，其出口压力的升值应符合表4.176—22中规定，同时，阀后管道容积符合表4.18中规定为合格；对水、空气减压阀，当进口压力调定后，出口压力为零时，关闭减压阀进行密封性试验，在2min内无泄漏为合格。
