水泵扬程与流量的关系,根据管路系统估算扬程方法

日期:2020/4/15 9:21:41

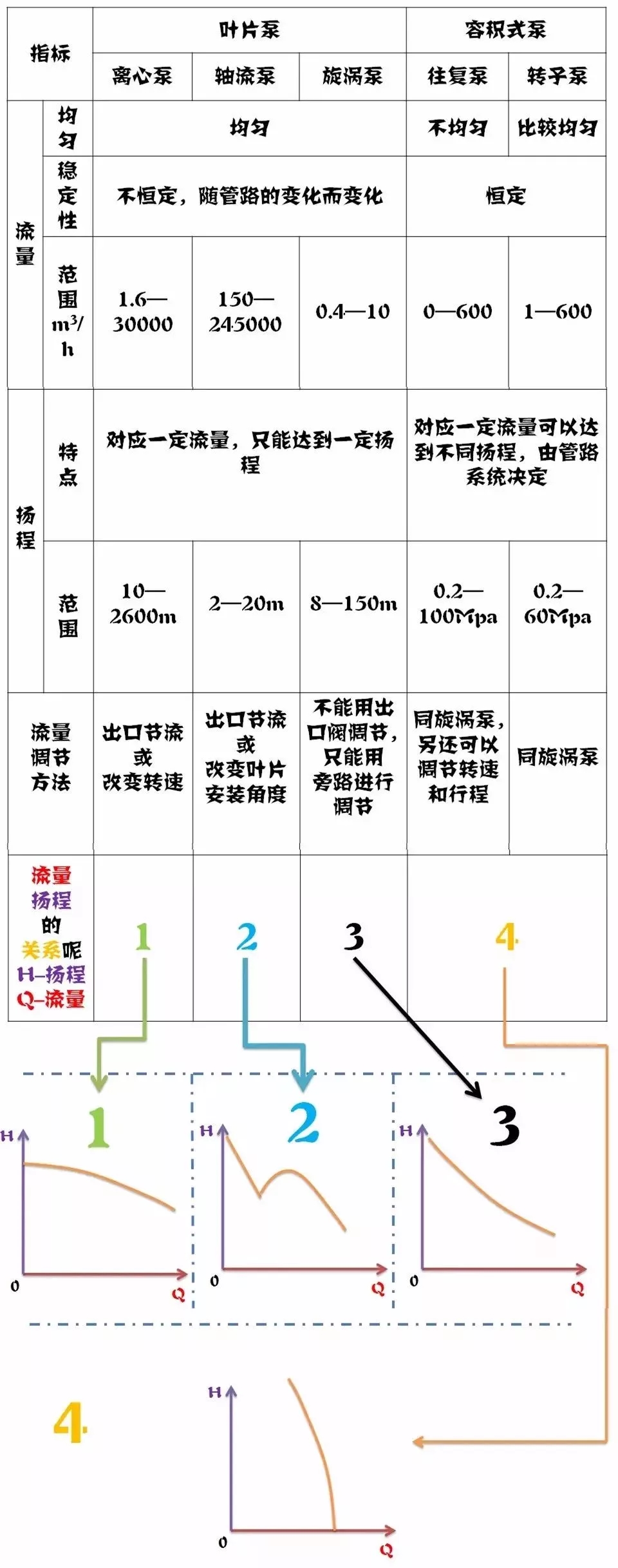

泵的扬程计算是选择泵的重要依据,泵扬程与流量的关系可以参照下面这张图。

泵扬程由管网系统的安装和操作条件决定,计算前应首先绘制流程草图,平、立面布置图,计算出管线的长度、管径及管件型式和数量。

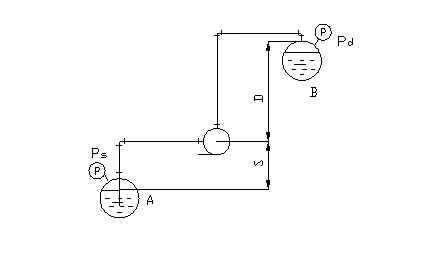

一般管网如下图所示,


D——排出几何高度,m;


取值:高于泵入口中心线:为正;低于泵入口中心线:为负;


S——吸入几何高度,m;


取值:高于泵入口中心线:为负;低于泵入口中心线:为正;


Pd、Ps——容器内操作压力,m液柱(表压);


取值:以表压正负为准


Hf1——直管阻力损失,m液柱;


Hf2——管件阻力损失,m液柱;


Hf3——进出口局部阻力损失,m液柱;


h ——泵的扬程,m液柱


h=D+S+hf1+hf2+h3+Pd-Ps


h= D-S+hf1+hf2+hf3+Pd-Ps


h= D+S+hf1+hf2+hf3+Pd-Ps
