各种阀门动态工作原理（二）

各种阀门试压方法

一般情况下，工业阀门在使用时不做强度试验，但修补过后阀体和阀盖或腐蚀损伤的阀体和阀盖应做强度试验。对于安全阀，其整定压和回座压力及其他试验应符合其说明书和有关规程的规定。阀门安装应作强度和密封性试验。低压阀门抽查20%，如不合格应100%的检查;中、高压阀门应100%的检查。阀门试压常用的介质有水、油、空气、蒸汽、氮气等，各类工业阀门含气动阀门的试压方法如下：

闸阀

闸阀（gate valve）是一个启闭件闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸阀通过阀座和闸板接触进行密封，通常密封面会堆焊金属材料以增加耐磨性，如堆焊1Cr13、STL6、不锈钢等。闸板有刚性闸板和弹性闸板，根据闸板的不同，闸阀分为刚性闸阀和弹性闸阀。

闸阀的试压方法：

闸阀的强度试验与截止阀一样。闸阀的密封性试验有两种方法。

① 闸板开启，使阀内压力升至规定值；然后关闭闸板，立即取出闸阀，检查闸板两侧密封处有否渗漏或者直接往阀盖上的堵头内注入试验介质至规定值，检查闸板两侧密封处。以上方法叫做中间试压。这种方法不宜在公称通径DN32mm以下的闸阀做密封试验。

② 另一种方法是将闸板开启，使阀门试验压力升至规定值；然后关闸板，打开一端盲板，检查密封面是否渗漏。再倒头，作以上重复试验至合格为止。

气动闸阀填料和垫片处密封性试验应在闸板密封性试验之前进行。

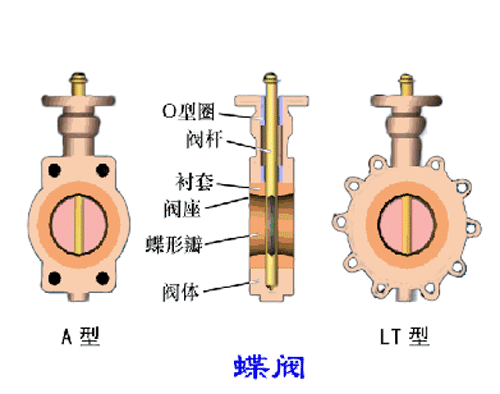

蝶阀

蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀。

阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

蝶阀的试压方法：

气动蝶阀的强度试验与截止阀一样。蝶阀的密封性能试验应从介质流人端引入试验介质，蝶板应开启，另一端封闭，注入压力至规定值；检查填料和其他密封处无渗漏后，关闭蝶板，打开另一端，检查蝶板密封处无渗漏为合格。作为调节流量用的蝶阀可不做密封性能试验。

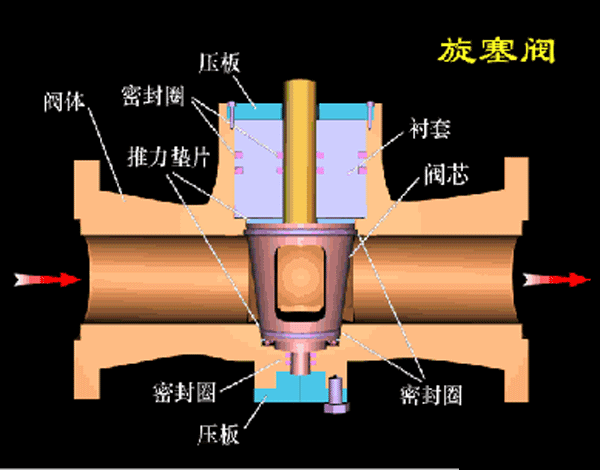

旋塞阀

旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相通或分开，实现开启或关闭的一种阀门。

它的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。这些形状使旋塞阀的结构变得轻巧。最适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。

旋塞阀的试压方法

① 旋塞阀进行强度试验时，介质从一端引入，封闭其余通路，将塞子依次旋转到全开的各工作位置进行试验，阀体未发现渗漏为合格。

② 密封性试验时，直通式旋塞应保持腔内与通路压力相等，将塞子旋转到关闭位置，从另一端进行检查，然后将塞子旋转180°重复上述试验；三通式或四通式旋塞阀应保持腔内与通路一端压力相等，将塞子依次旋转到关闭位置，压力从直角端引入，从其他端同时进行检查。

旋塞阀试验前允许在密封面上涂一层非酸性稀润滑油，在规定时间内未发现渗漏和扩大的水滴为合格。旋塞阀试验时间可短一些，一般按公称通径规定为l～3min。

煤气用的旋塞阀应以1．25倍工作压力进行空气密封性试验。

截止阀

截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封上面呈平面或海锥面，阀瓣沿阀座的中心线作直线运动。阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。

截止阀和节流阀的试压方法：

截止阀和节流阀的强度试验，通常将组装好的阀门放在试压架中，打开阀瓣，注入介质至规定值，检查阀体和阀盖是否冒汗和渗漏。也可单件进行强度试验。密封性试验只做截止阀。试验时截止阀的阀杆成垂直状态，阀瓣开启，介质从阀瓣底下一端引入至规定值，检查填料和垫片处；待合格后关闭阀瓣，打开另一端检查是否有渗漏。如果阀门强度和密封性试验都要做时，可先做强度试验，然后降压至密封性试验规定值，检查填料和垫片处；再关闭阀瓣，打开出口端检查密封面是否渗漏。

安全阀

安全阀是启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高超过规定值时，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值的特殊阀门。安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。注安全阀必须经过压力试验才能使用。

安全阀的试压方法：

① 安全阀的强度试验与其他阀门一样，是用水作试验的。试验阀体下部时，压力从进I=I端引入，密封面封闭；试验阀体上部和阀盖时，压力从出El端引入，其他端封闭。在规定时间内阀体和阀盖无渗漏现象为合格。

② 密封性试验和定压试验，一般使用介质是：蒸汽用安全阀以饱和蒸汽为试验介质；氨或其他气体用阀以空气为试验介质；水和其他非腐蚀性液体用阀以水为试验介质。对于一些重要位置的安全阀常用氮气为试验介质。
