磁力泵结构及启泵顺序

日期:2020/4/18 14:11:25

磁力驱动是以现代磁学的基本理论,应用永磁材料或电磁铁所产生的磁力作用,来实现力或转矩(功率)无接触传递的一种新技术口。实现这一技术的装置称为磁力驱动器,或称磁力传动器、磁力耦合器、磁力联轴器等。磁力驱动器传递力或转矩的结构。其中圆筒式,属于套筒状磁圆环形结构;圆盘式,为两平面形结构,磁路为紧密排列组合形磁路,组合磁路具有拉推作用,传递力或转矩的效率高,因此在各种磁力驱动设备中经常被优先采用。



①开泵的准备工作检查泵及电路是否正常,进出口压力表,指示值是否相同。用手盘动外转子时泵的运转应轻松,无偏磨现象和异常声音。进口阀门全打开,出口阀门全关闭。检查各联结部位无松动,漏水现象。打开压力表及其他仪表开关。点开一下电机,检查电动机转向与泵要求的旋转方向是否一致。

②开泵先按启动按钮,同时观察电流表,压力表的指示情况。

③运转缓慢打开出口阀门,调节流量,扬程至额定值。机组运转无异常声音和现象

④维护要求应定时检查泵的运行情况,记录泵的进出口压力表值、流量值和压力值,如不在正常范围内应调节到正常范围内。发现泵、电机有异常声音及其他异常现象时应停机检修。自润滑轴承的散热与润滑以及磁转子的冷却是靠工作介质来完成的,所以泵不能抽空。泵抽空或其他工艺流程不稳定等因素造成内、外转

子不同步转动时,时间不得大于10min。

⑤停泵关闭泵的出口阀门。关闭电机、电机转数应缓慢下降,不应突然停止。

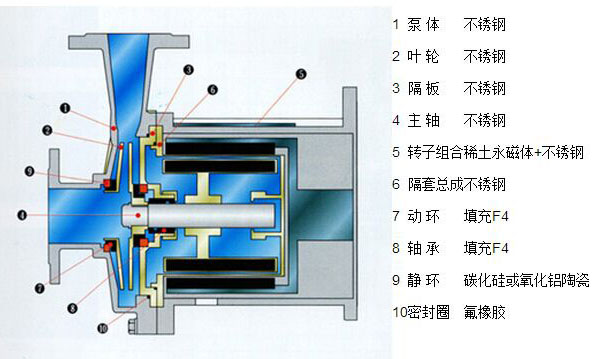

磁力泵结构图:

1一泵壳;2一叶轮;3一隔板;4-隔离套;5—外磁转子;6一内磁转子;7一泵轴


它是由泵体、叶轮、泵盖、轴承座、托架、外磁转子、内磁转子、隔离套、电机、底座等零部件组成的。
