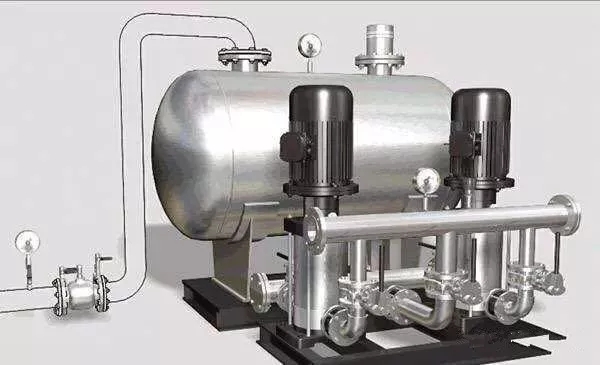

变频恒压供水设备介绍

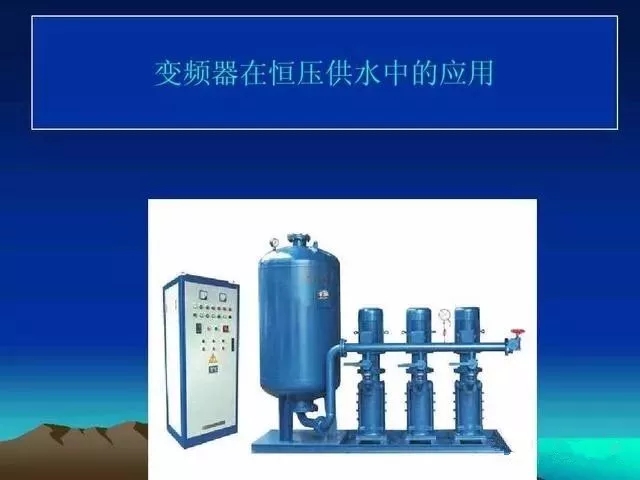

变频器是恒压供水系统的核心，接收信号，处理信号，输出信号到电机都是由变频器自动化控制来完成的，目前变频器的种类有很多，不同的变频器原理类似，但是性能侧重点不同，下面以熟悉的ABB变频器来分析：

一，ABB变频恒压供水系统的特点:

1、 无负压。

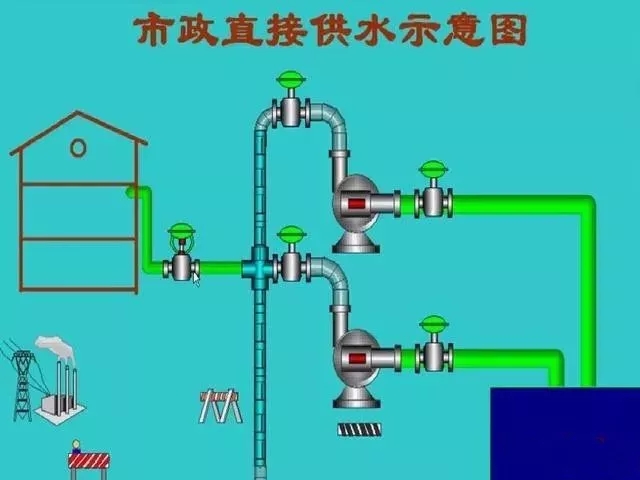

系统与市政管网直联取水加压运行不会造成市政自来水管网负压。

2、 置压。

通过调节许可压力控制阀可设置市政自来水管网许可吸水压力。

3、 借压 (或叠压 )。

超过许可吸水压力和流量时可在自来水管网压力基础上增压。与从普通蓄水池吸水相比 运行时可减少水泵台数或 (和 ) 降低转速达到节能目的。

4、变频恒压。

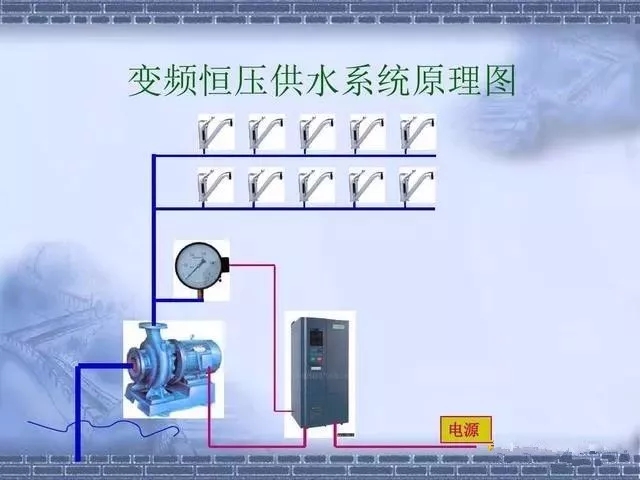

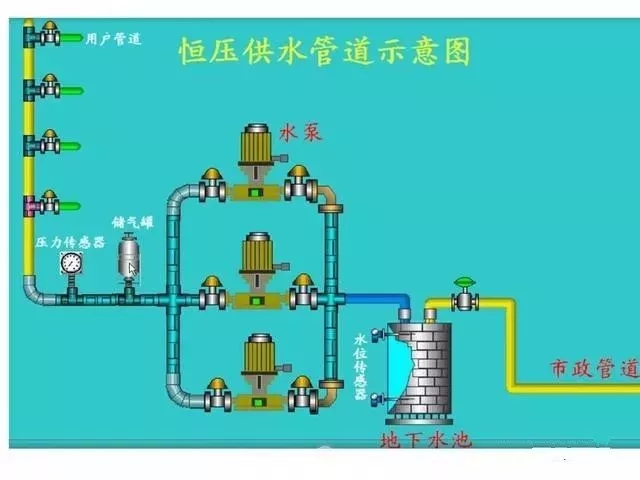

设备实时通过传感器检测出口压力, 将检测值和设定值进行比较运算, 确定电机及水泵投入台套数和变频器输出频率 (反应到电机及水泵为转速 ) 以追贴用水曲线实现恒压。

5、无噪音。

采用现代设计理念，充分考虑现代人对环境的要求, 选用静音专用变频器, 运用了消音设计手段,故系统能超静音运行。

6、停电不断水。

供电线路停电时,系统通过 BY PASS等手段实现停电不断水,即停电时系统自动切换 为市政自来水压力供水。

7、高度自动化。

系统能实现全自动控制,具有手动 /自动切换、主副泵定时轮换、压力调整、恒压、高 低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、漏水检测补偿、瞬间跳闸保护等功能。另可根据用户需求配置人机界面, 可视化远程调整，监测和维护。

二，ABB变频恒压供水特点:

1、具有超压、欠压、过载、短路、断相、低液位等功能。

2、调节精度高,一般可达到 0.01MPa ,系统压力始终维持在设定值不变。

3、操作简单方便,具有故障自动存储、故障显示。压力可从键盘直接设定。

4、具有高效节能的优点,如与气压罐配套使用,效果更佳,节能率为 20%~50%。

5、双泵定时切换功能。一用一备控制。

6、结构紧凑,占地面积小,维护方便。

三，ABB变频恒压供水日常的维护及注意事项。

1、日常使用过程中,切忌野蛮操作,使用旋钮和按钮时应轻旋转。

2、开机时请勿碰触配电柜内的电器元件

3、检查和接线时要先关掉电源

4、非指定操作人员请勿开动

5、配电柜内严禁放杂物

6、环境温度在 -10℃ ~+40℃ 相对湿度在 90%以下 (无水珠凝结现象 )

四，ABB变频恒压供水原理补充

1，控制精度高:变频器的内置 PID 调节器,实时监视压力实际值,随入 数量和运行速度,从而自动跟踪用水量,并保持管网压力恒定,通过调节 PI 参数,控制精 度可达 0.01Mpa 。

2，压力设定,操作简便:用户可用键盘或电位器 (选择件 ) 设定压力。

3，可多台水泵循环软启动:装置可列 1— ? 台水泵进行循环软启动控制,即减少了电机启动时对电 网的冲击, 又减少了水泵的启动磨损和设备的冲击能耗, 延长了设备的电气和机械寿命。

4，定时换泵功能:为了保证各台水泵都能均匀地磨合,不发生锈蚀,延长设备的使用寿命,在 PLC 控制程序中可设定定时切换水泵工作时间。切换可在各台水泵之间循环进行。

5，睡眠功能,高效节能:在用水低谷或夜间无人用水时,管网压力长期保持期望值, 系统会停止水泵 运行, 一旦压力低于期望值,系统会自动唤醒水泵投入运行。实现供水系统智能化管理。

6，系统多点监视的扩展功能:蓄水池水位监视、机械设备的故障监视等,一旦外部有故障发生, 可使该泵或整个系统停止工作并报警。

7，手动 /自动功能,提高供水设备的可靠性:当自动控制设备出现故障时, 可将设备切换到手动工作方式,使泵投入运行，保证正常连续供水。再对自动控制设备进行检修。
