螺杆泵定子设计原理

螺杆泵定子设计原理

很多客户在咨询螺杆泵配件的时候经常出现在A厂买的转子用在B厂的泵上，效果差有的甚至都装不上，还质问为什么会出现这样的问题。

在这里上海浙瓯的工程师对螺杆泵的主要配件最初设计时的一些原理进行讲解，让客户更好的了解这个产品。

螺杆泵主要部分是转子与定子。与转子配套的定子头数比转子多一头。定子外径一般为73mm、88.9mm、108mm、114mm这几种型号。螺杆泵型号一般表示如下：GLB40-42

G:螺杆泵 L: 结构形式。结构形式分为立式（L）和卧式（不标） B：防爆型电机

40：排量是40立方厘米 42：级数

螺杆泵流量计算公式：

1头：Q=4eDT

多头：Q=(定子横截面积-转子横街面积)*T*N

螺杆泵转子大径计算公式：

1头：大径=小径+2e

多头：大径=2ne+D n：头数 e：偏心 D:小径

3头：中径=(2n-4)e+D

螺杆泵定子设计步骤如下：

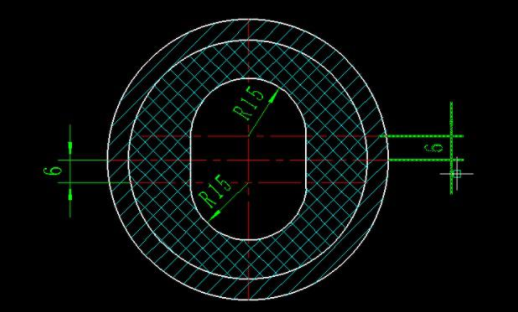

一般客户会提供他们所需螺杆泵基本信息，比如提供每转排量为40，级数为42级。我们就以排量为40，级数为42级为例。当我们知道排量后，我们就去确定转子的外径与偏心距，还有头数。因为排量为40，是小排量，我们这里选择单头转子，那么定子就是双头的。然后通过公式Q=4eDT，分别选择合适的偏心距、外径和导程。这里我们选择，偏心距为3mm，外径为30mm，导程为110mm，排量Q=4*3*30*110/1000=39.6立方厘米。理论排量与实际排量相近即可，不用一模一样。那么定子的截面图就可出来了，如下所示：

公式里的偏心指的是转子的偏心，定子的偏心是转子的2倍。

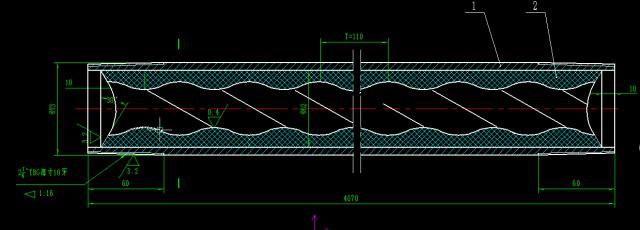

2.定子的截面图形确定后，大径通过计算得出为42mm，前面提到过定子多种外径型号，我们在这选择接近大径的外径尺寸为73mm，因为知道级数，那么我们就可得出定子的总长为L=导程*级数=110*42=4620mm，一般我们在理论长度上在 加上50mm，预留一些作为加工余量或者工艺尺寸，在这里我们就确定定子的总长为4670mm。如下所示：

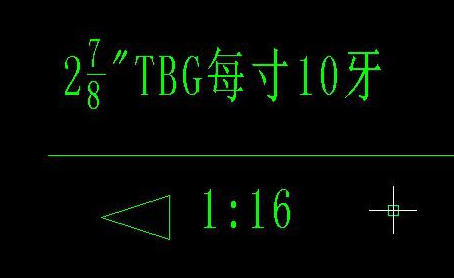

到此，定子的基本尺寸就确定了。上图两边的10mm深的台阶就是工艺台阶，方便后续的加工。定子外径上的螺纹一般就是如下所示螺纹：

螺纹深度一般就是60mm。

以上就是螺杆泵定子推算过程。

关于螺杆泵的更多技术及选型上的问题请咨询上海浙瓯销售工程师021-3100 6387。
