叶片进口边作切刀用的螺旋离心式叶轮
本叶轮国结合内外切割排污泵叶轮优点设计而出，是排污泵首选。切割功能优于国内各大排污泵厂家，效率高，有全扬程特性（在全扬程范围内运行不超功率）。叶片二枚或三枚，一般为开式叶轮。如用闭式叶轮，和一般泵一样用口环密封，因有前盖扳，切刀的強度刚度会更好，效率可进一步提高。因为有切割功能，加之宽通道，无堵塞性能不会有问题。这种进口边作切刀用螺旋离心式叶轮值得在潜污泵中大力推广。如不装固定刀架就是无切割功能的潜污泵。上海浙瓯泵阀制造有限公司开发的这种泵性能理想，切割功能强劲。
下面附图和试验数据

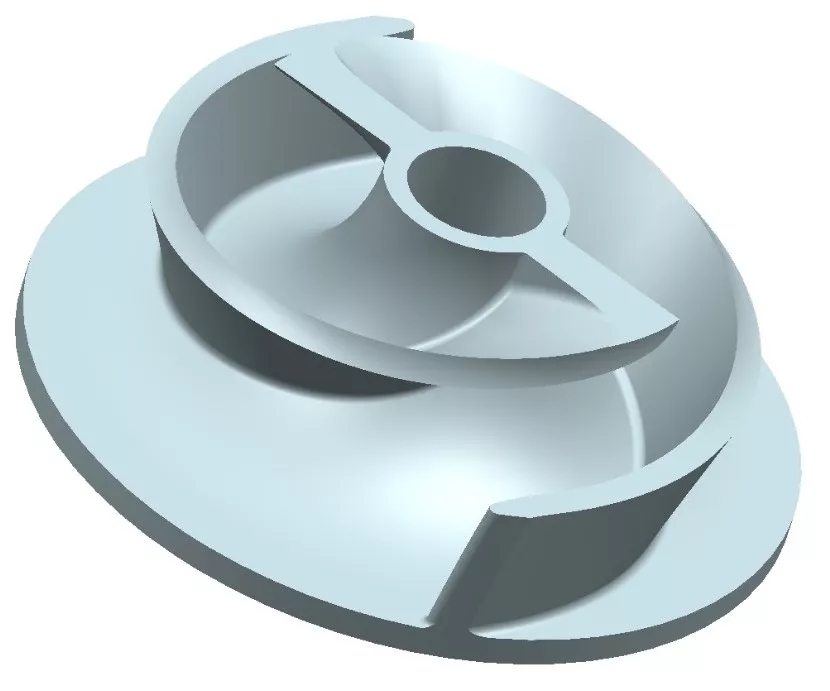

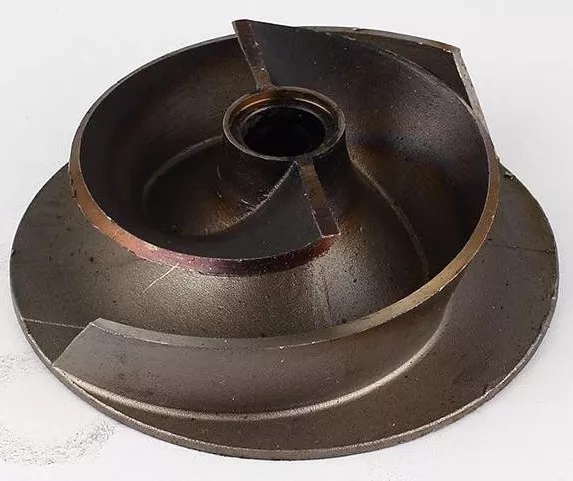

二叶片叶轮 带前盖板高扬程切割叶轮

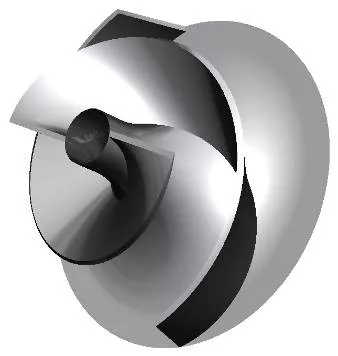

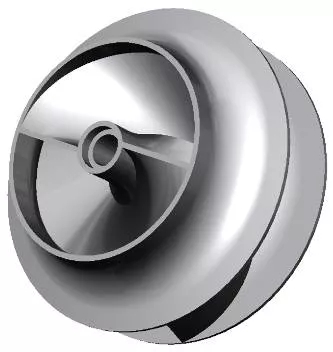

三叶片叶轮 切割叶轮

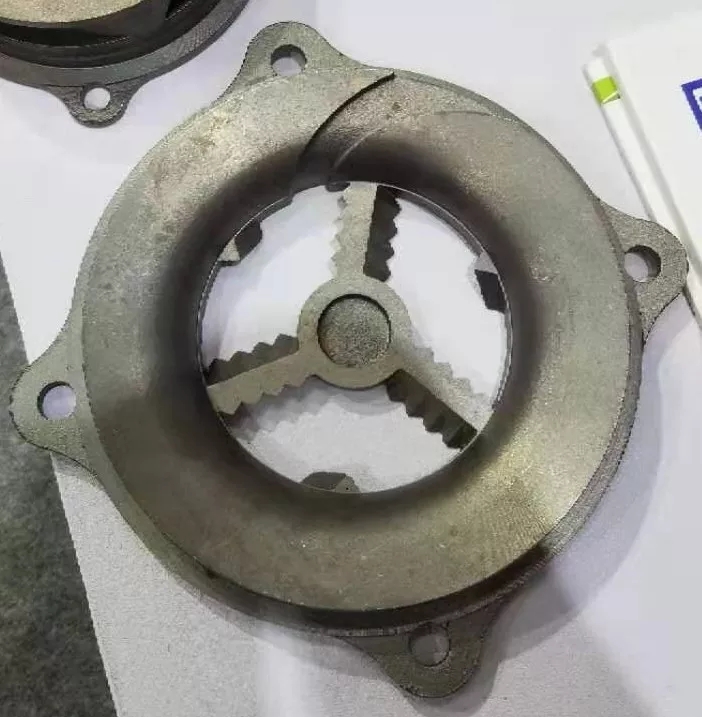

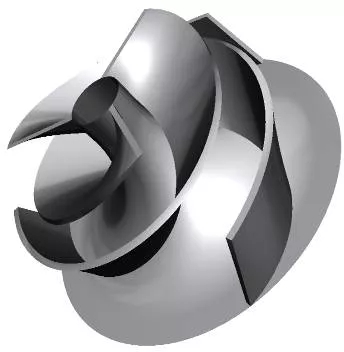

切割叶轮 切割刀座
切割式潜水排污泵性能参数：
|
序号 |
型 号 |
口径 mm |
流量 m3/h |
扬程 m |
功率 kw |
转速 r/min |
电压 V |
|
1 |
WQ5-20QG |
25 |
5 |
20 |
0.75 |
2900 |
380 |
|
2 |
WQ8-22QG |
25 |
8 |
22 |
1.1 |
2900 |
380 |
|
3 |
WQ8-12QG |
32 |
8 |
12 |
0.75 |
2900 |
380 |
|
4 |
WQ12-15QG |
32 |
12 |
15 |
1.1 |
2900 |
380 |
|
5 |
WQ15-15QG |
40 |
15 |
15 |
1.5 |
2900 |
380 |
|
6 |
WQ15-30QG |
40 |
15 |
30 |
2.2 |
2900 |
380 |
|
7 |
WQ20-7QG |
50 |
20 |
7 |
0.75 |
2900 |
380 |
|
8 |
WQ10-10QG |
50 |
10 |
10 |
0.75 |
2900 |
380 |
|
9 |
WQ10-12QG |
50 |
10 |
12 |
1.1 |
2900 |
380 |
|
10 |
WQ20-15QG |
50 |
20 |
15 |
1.5 |
2900 |
380 |
|
11 |
WQ20-20QG |
50 |
20 |
20 |
2.2 |
2900 |
380 |
|
12 |
WQ15-25QG |
50 |
15 |
25 |
2.2 |
2900 |
380 |
|
13 |
WQ18-30QG |
50 |
18 |
30 |
3 |
2900 |
380 |
|
14 |
WQ15-35QG |
50 |
15 |
35 |
4 |
2900 |
380 |
|
15 |
WQ25-32QG |
50 |
25 |
32 |
5.5 |
2900 |
380 |
|
16 |
WQ20-40QG |
50 |
20 |
40 |
7.5 |
2900 |
380 |
|
17 |
WQ25-7QG |
65 |
25 |
7 |
1.5 |
2900 |
380 |
|
18 |
WQ25-15QG |
65 |
25 |
15 |
2.2 |
2900 |
380 |
|
19 |
WQ37-13QG |
65 |
37 |
13 |
3 |
2900 |
380 |
|
20 |
WQ25-30QG |
65 |
25 |
30 |
4 |
2900 |
380 |
|
21 |
WQ25-35QG |
65 |
25 |
35 |
5.5 |
2900 |
380 |
|
22 |
WQ30-40QG |
65 |
30 |
40 |
7.5 |
2900 |
380 |
|
23 |
WQ40-8QG |
80 |
40 |
8 |
1.5 |
2900 |
380 |
|
24 |
WQ40-10QG |
80 |
40 |
10 |
2.2 |
2900 |
380 |
|
25 |
WQ43-13QG |
80 |
43 |
13 |
3 |
2900 |
380 |
|
26 |
WQ30-15QG |
80 |
30 |
15 |
3 |
2900 |
380 |
|
27 |
WQ40-15QG |
80 |
40 |
15 |
4 |
2900 |
380 |
|
28 |
WQ60-20QG |
80 |
60 |
20 |
5.5 |
2900 |
380 |
|
29 |
WQ65-25QG |
80 |
65 |
25 |
7.5 |
2900 |
380 |
|
30 |
WQ80-20QG |
80 |
80 |
20 |
7.5 |
2900 |
380 |
|
31 |
WQ85-10QG |
100 |
85 |
10 |
4 |
2900 |
380 |
|
32 |
WQ110-10QG |
100 |
110 |
10 |
5.5 |
2900 |
380 |
|
33 |
WQ100-15QG |
100 |
100 |
15 |
7.5 |
2900 |
380 |
|
34 |
WQ80-20QG |
100 |
80 |
20 |
7.5 |
2900 |
380 |
|
35 |
WQ100-25QG |
100 |
100 |
25 |
11 |
1450 |
380 |
|
36 |
WQ100-30QG |
100 |
100 |
30 |
15 |
1450 |
380 |
|
37 |
WQ115-15QG |
125 |
115 |
15 |
11 |
1450 |
380 |
|
38 |
WQ130-20QG |
125 |
130 |
20 |
15 |
1450 |
380 |
|
39 |
WQ130-15QG |
150 |
130 |
15 |
11 |
1450 |
380 |
|
40 |
WQ180-15QG |
150 |
180 |
15 |
15 |
1450 |
380 |
