排污泵串联效果

很多时候为了达到理想的工况，在单台泵无法实现的时候，很多人总想通过2台泵串联就可以达到参数相加的效果，其实这样的想法是完全错误的，在这里上海浙瓯泵阀制造有限公司的工程师对2台离心式的排污泵进行串联的效果通过计算发布在这里供大家参考。

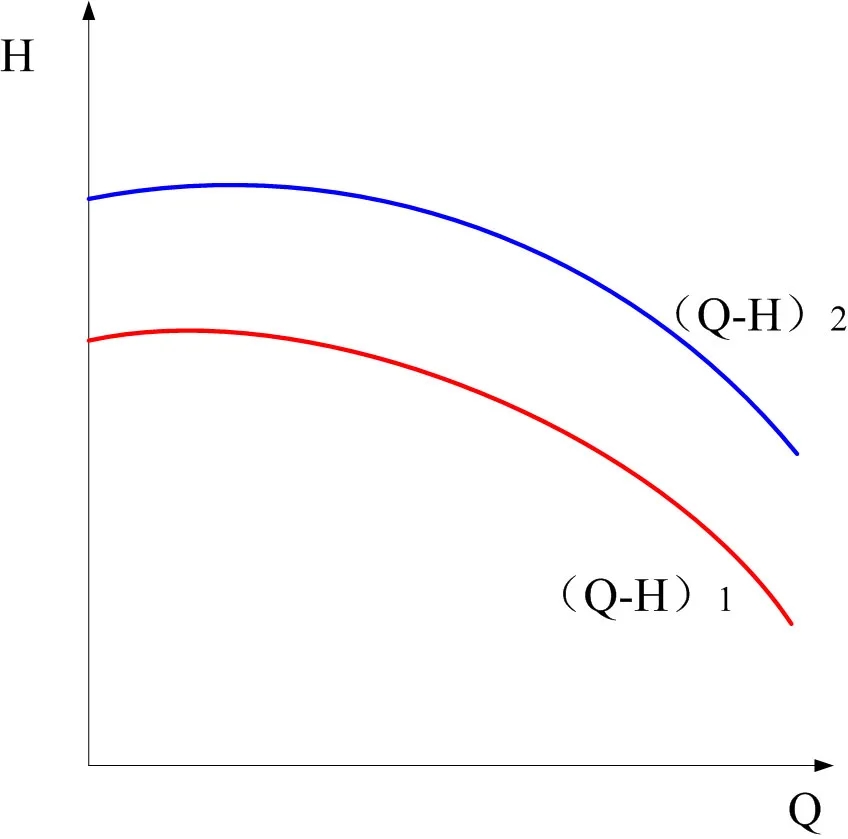

先画出两台排污泵B和C的流量-扬程曲线（Q-H）2，和（Q-H）1

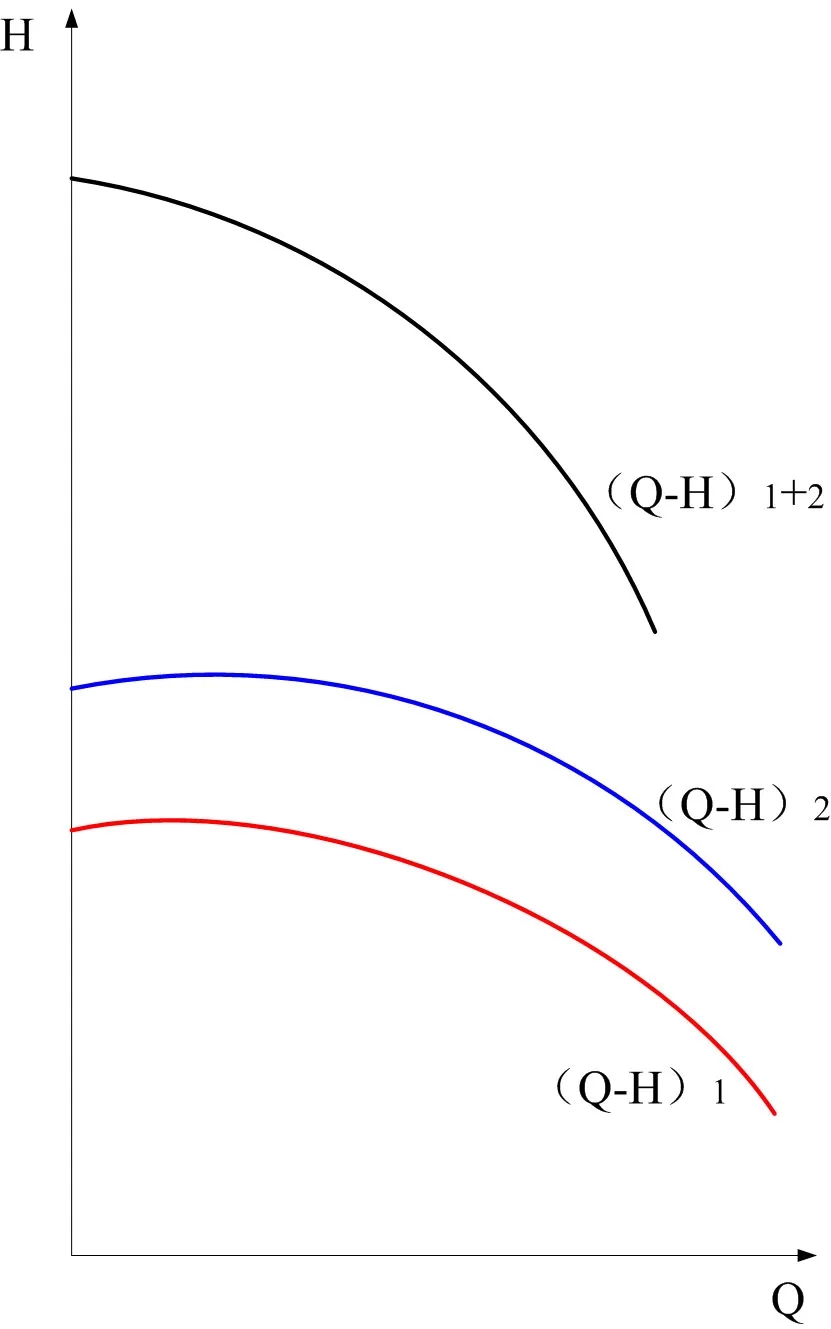

把横坐标流量相等的点，纵坐标相加，得到总的流量-扬程曲线（Q-H）1+2

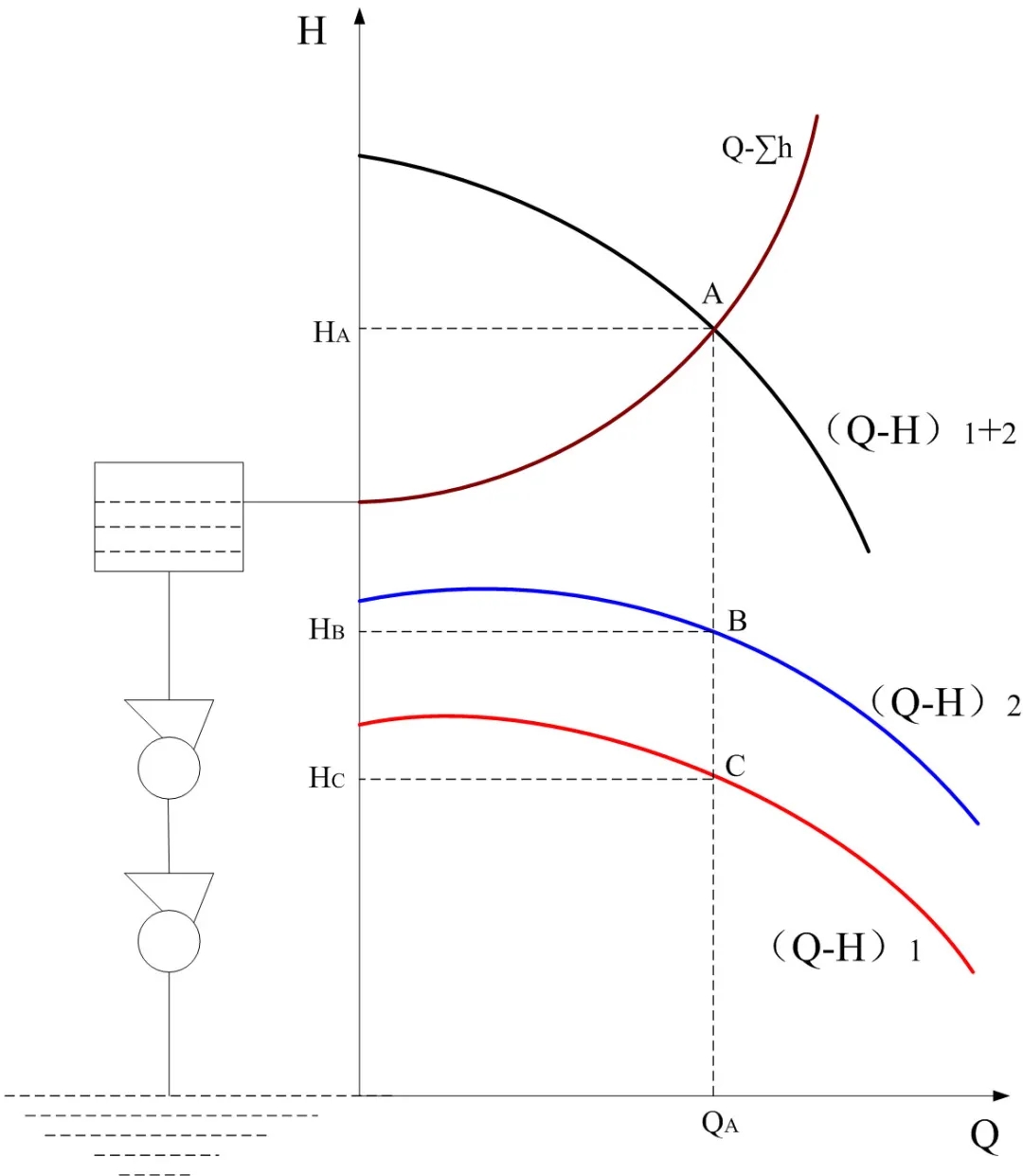

再画出阻力曲线Q-∑h，交点A就是工作点。

从A点做垂线，交于B和C点，即为串联工作时，两台排污泵的工作点。

2台排污泵串联时，通过大流量的泵，也会通过小流量泵。要考虑小流量泵过载的情况。

后接的泵壳和轴密判能有足够的空间承受较大的压力。抽吸性能的泵应该放在*个串联位置。

    起动时串联前面的泵必须能够提供足够的压力，然后再起动串联后面的泵，以便尽可能地避免出现空化。关闭时，只要串联后面的泵还在运转，就不可以将压力水平较低的泵关闭。否则．已经关闭却仍缓慢旋转的泵会通过节流位置抽吸流量．从而导致后面相邻的泵的有效空化余量值（ NPSHA）不足。如有必要，为电动机配置双向锁紧装置。

    单个泵被改造成串联运行的泵之后，无论是扬程还是流量，都有所增加。因此，设计时，必须注意保证足够的必需空化余量值（NPSHR）。

    如果前面要求的条件都得到满足，同时还能保证：没有驱动的泵不会因为流量的作用而参与运转，或者说，泵在停止运转时有旁路从旁绕过。
