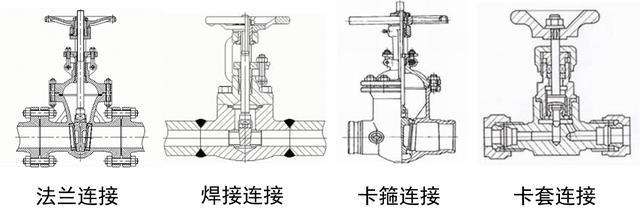

阀门与管路或设备之间的连接方式的选择是否正确合适，会直接影响到管道阀门产生跑、冒、滴、漏现象的机率。常见阀门的连接方式包括：法兰连接、对夹连接、对焊连接、螺纹连接、卡套连接、卡箍连接、自密封连接等连接形式。
第一法兰连接

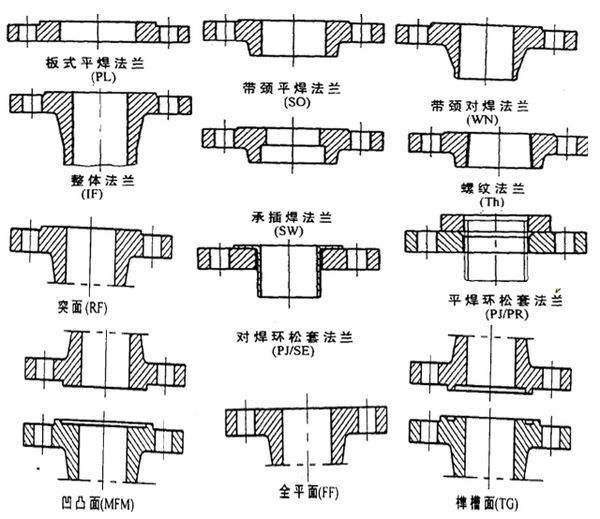

法兰连接是阀体两端带有法兰，与管道上的法兰对应，通过螺栓固定法兰安装在管道中。法兰连接是阀门中用得最多的连接形式。法兰有凸面(RF)、平面(FF)、凸凹面(MF)等之分。按结合面形状又可分为以下几种：
（1）光滑式：用于压力不高的阀门。加工比较方便；
（2）凹凸式：工作压力较高，可使用中硬垫圈；
（3）榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好；
（4）梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门；
（5）透镜式：垫圈是透镜形状，用金属制作。用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门；
（6）O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠。
第二对夹连接

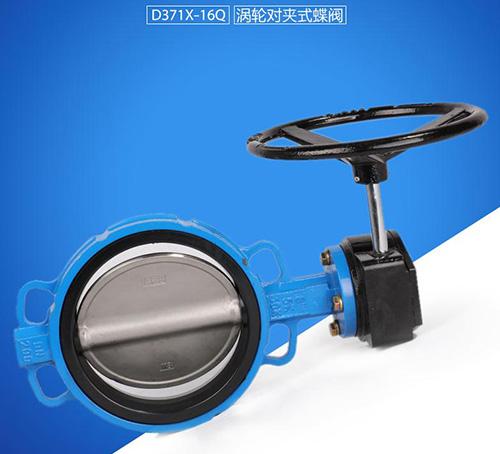

阀门安装在两片法兰中间，阀体上通常有定位孔以方便安装定位，用螺栓直接将阀门及两头管道穿夹在一起的连接形式。
第三焊接连接
（1）对焊连接：阀体两端按对焊焊接要求加工成对焊坡口，与管道焊接坡口对应，通过焊接固定在管道上。
（2）承插焊连接：阀体两端按承插焊要求加工，与管道通过承插焊连接。
第四螺纹连接
螺纹连接是一种简便的连接方法，常用于小阀门。阀体按各螺纹标准加工，有内螺纹和外螺纹两种。与管道上螺纹对应。螺纹连接分两种情况：
（1）直接密封：内外螺纹直接起密封作用。为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。
（2）间接密封：螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。
常用的螺纹有五大类：
（1）米制普通螺纹；
（2）英制普通螺纹；
（3）螺纹密封管螺纹；
（4）非螺纹密封管螺纹；
（5）美国标准管螺纹。
概括介绍如下：
①国际标准ISO228/1、DIN259，为内外平行螺纹，代号G或PF(BSP.F)；
②德国标准ISO7/1、DIN2999、BS21，为外牙锥形、内牙平行螺纹，代号BSP.P或RP/PS；
③英国标准ISO7/1、BS21，内外锥形螺纹，代号PT或BSP.Tr或Rc；
④美国标准ANSI B21，内外锥形螺纹，代号NPT G(PF)、RP(PS)、Rc(PT)牙型角均为55°，NPT牙型角为60°BSP.F、BSP.P及BSP.Tr统称为BSP牙。
美国标准管螺纹包括五种：一般用途的锥管螺纹NPT，管接头用直管内螺纹NPSC，导杆连接用锥管螺纹NPTR，机械连接用直管螺纹NPSM(自由配合的机械连接)和NPSL(带锁紧螺母的松配合机械连接)。属于非螺纹密封管螺纹(N：美国国家标准；P：管子；T：锥形)
第五卡套连接
卡套连接，在我国近年才发展起来，它的连接和密封原理是，当旋紧螺母时，卡套受到压力，使其刃部咬入管子外壁，卡套外锥面又在压力下与接头体内锥面密合，因而能够可靠地防止泄漏。如仪表阀门。这种连接形式的优点是：
（1）体积小，重量轻，结构简单，拆装容易；
（2）连接力强，使用范围广，可耐高压(1000公斤/平方厘米)、高温(650℃)和冲击振动；
（3）可以选用多种材料，适合防腐蚀；
（4）加工精度要求不高；
（5）便于高空安装。
目前，卡套连接形式，已在我国某些小口径阀门产品中采用。
第六卡箍连接
这是一种快速连接方法，它只需两个螺栓，适用于经常拆卸的低压阀门。如卫生阀门。
第七内自紧连接
以上各种连接形式，都是利用外力来抵消介质压力，实现密封的。下面介绍利用介质压力进行自紧的连接形式。它的密封圈装在内锥体处，跟介质相向的一面成一定角度，介质压力传给内锥体，又传递给密封圈，在一定角度的锥面上，产生两个分力，一个与阀体中心线平行向外，另一个压向阀体内壁。后面这个分力便是自紧力。介质压力愈大，自紧力也愈大。所以这种连接形式，适合于高压阀门。它比法兰连接，要节省许多材料和人力，但也需要一定的预紧力，以便在阀内压力不高时，使用可靠。利用自紧密封原理做成的阀门，一般是高压阀门。阀门连接的形式还很多，例如有的不必拆除的小阀门，跟管子焊接在一起；有的非金属阀门，采用承插式连接等等。阀门使用者要根据具休情况具体对待。
注：
（1）各种连接方式都须参照相应的标准，需要明确了解用户要求的标准，避免所选用阀门无法安装。
（2）通常大直径的管道与阀门连接采用法兰式连接，小直径的管道与阀门用螺纹式连接。
