上海浙瓯工程师对管道泵选型流程的总结

管道泵的选型是非常重要的,只有根据科学合理的方法及步骤才能确定管道泵,在实际工程规划中,首先在排水设计标准与工程控制范围的基础上,拟定排水区域划分的可行方案及各方案的工程总体布置;其次根据泵站规划设计确定流量、扬程及其变化规律,选择管道泵、配套动力机与辅助设备最后进行各方案的技术经济分析,选择最优方案。

通常,管道泵选型的步骤和方法如下：
(1)根据泵站设计扬程,从管道泵综合型谱图或管道泵产品样本的性能表上选择几种不同流量的管道泵。所选管道泵设计(额定)扬程与泵站设计扬程一致或接近.但流量可能不同。这里不同泵型的单泵流量用Q表示。
(2)根据泵站设计流量和所选单泵流量Q,确定不同泵型的管道泵台数,并力求满足要求。绘制排水区用水或排水设计流最过程线,将所选管道泵不同台数运行时的泵站出流量过程线与灌排设计流量过程线进行拟合检査能否满足灌排流最变化的要求。如果拟合流量过程线(即泵站岀流最过程线)与灌排设计流盘过程线比较接近,则表明所选泵型的台数;基本能够适应排水要求。在排水允许的范围内,可适当修订设计流量过程线,使两者吻合。
(3)按初选的泵型及台数.配置管路及附件,并绘制管路特性曲线,求出管道泵的工作点,确定管道泵安裝高程。
(4)选配动力机和辅助设备,拟定泵房的结构型式和布置方式等。

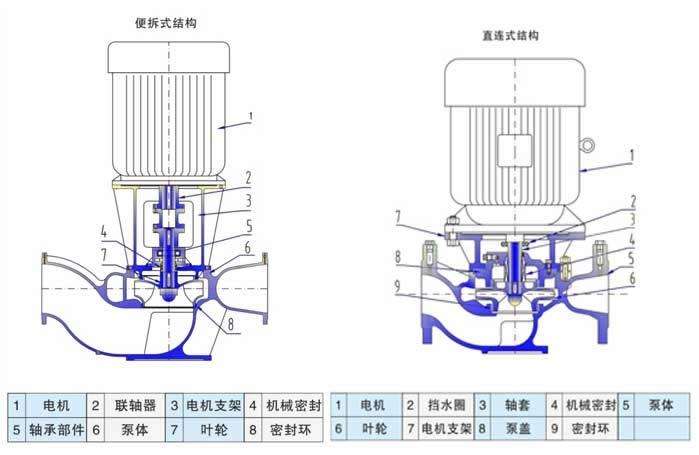

(5)按所选管道泵型号及其配套设备的特点,按照经济技术要求,合理核算建设成本和运行成本,最终确定合理泵型及台数尤孚泵业根据市场的特点,设计研发的FG立式单级管道泵可用于暖通空调冷热水循坏、工业城市供水、高层建筑増压供水、设备配套/锅炉给水等领域,

主要的技术参数和性能优点如下：
技术参数
流量Q:最大850m3/h
扬程H:最大120m
功率P:最大90kW
液体温度:-20℃--140℃
性能及优点:
1、结构简单紧凑,占地面积小
2、安装方便,易于检修和维护
3、可靠的密封,确保无泄漏
配备标准电机
以上的文章为你们介绍了管道泵选型方法和步骤,同时对于浙瓯泵业的ISG立式单级管道泵及ISW卧式管道泵的技术参数和性能优点做了介绍,如果有相关需求,可以在线咨询客服,我们会及时帮你解决问题。上海浙瓯提供潜水泵、地面泵、深井泵、污水泵、泵系统产品和售后服务,为客户提供量身定做的解决方案。面向未来,浙瓯将不断开发更加节能、环保和性价比更高的水泵和泵系统产品,致力于成长为更加专业化、全面化的国际流体设备供应商。
