凸轮式双转子泵介绍

凸轮式双转子泵一一产品概述

凸轮式双转子泵是浙瓯泵业经过工程师的不断努力,结合国际国内容积泵在流体输送中的实际应用,研发出的新型旋转式容积泵,产品的专业制造技术和制造精度达到国际先进水平。

该产品运动过程是:电机输出轴带动泵头主动轴转动,在齿轮箱内的主动轴和从动轴配置相互咬合齿轮,从而实现主动轴与从动轴的同步反向旋转,进而转子也是同步反向旋转。转子在泵腔体内旋转产生介质容积的不断变化,从而构成了较高的真

空度和排放压力,实现介质的传输工作按制造标准分为医药级、耐腐蚀型、污泥型三大系列:按结构分为高压高粘度、高压低粘度两大类:按产品的应用领域分为普通型、食品级、化工级、油田型、特种型五大系列。

其泵体主要采用特种不锈钢材料制作,具有较高的耐磨性和耐腐蚀性。因不锈钢具有耐腐蚀性、耐大气腐蚀性和高温强度特性,而且抗晶界腐蚀性优,所以此泵也广泛应用于卫生级领域,特别适合医药和腐蚀性高粘度介质的输送。医药级泵全部采

用316L不锈钢材料制造,完全符合美国FDA,欧洲DG和国标G等标准:腐蚀型泵采用耐腐不锈钢及高分子复合材料制造污泥型泵不仅在结构上进行了重大改变,而且采用特殊耐磨材料,提高了泵的耐磨性和泵对污水污泥的输送性能。产品的核心

部件和密封装置,根据不同介质的不同特性,采用不同的材质和不同的密封形式制造,以满足各种介质和生产工艺流程需要提高了该产品的专业输送性能。

浙瓯泵业的转子有10种,每种转子可在同一泵上互换使用,可根据不同介质的特性采用不同的形状,增加了泵对实际物料输送的针对性。

六、凸轮式双转子泵一一应用领域

日用化工AES、LAs、A0s、K12、甘油、山梨醇、脂肪醇、硫酸脂、洁面膏、洗面奶、洗发精、洗洁精、洗手液、沐浴露、化妆品、护肤霜、牙膏、肥皂、洗衣粉料浆等

精细化工染料、颜料、各种中间体,各种浆料、化工助剂、印染助剂、皮革助剂、硅油、粘胶剂、皮鞋油、悬浮液、白乳胶各种胶体料等

石油化工稠油、重油、原油、油泥、沥青、油脂、润滑油、各种催化剂、多元醇、乙氩酸脂、各种高粘度物料及含固量较高的料浆等

食品巧克力、炼乳、酸奶、蜂蜜、果酱、冰淇淋、食用油、牛奶、糖浆、肉浆、果冻、调味品、酒精、芝麻酱、花生酱

涂料各种油漆、涂料、油墨、绝缘漆、树脂、助剂、有机溶剂等。

医药各种药膏、浸膏、药乳液、药丸糊、糖浆、保健品、药剂等

环保污水、污泥、悬浮液、粪肥、肥料溶液等

造纸纸浆、胶粘剂、助剂等

七、凸轮式双转子泵一一产品特点

1、转子与转子之间保持一定的间隙、无摩擦系数,使用寿命长。           8、本泵采用特殊不锈钢,可以输送腐蚀性较强的流体

2、高效节能,输送平稳,故障率低,密封可靠,噪音低。                           9、配置变频器后,可以随意调节流量,并可作一般计量泵使用

3、装拆简单,维护、清洗方便,易损件少。                                         10、可根据用户需要,在泵外壳增加保温装置和卫生级安全阀

4、能够保持连续性运转的可靠性和无泄露时间。                              11、具有较强的自吸力

5、采用特殊材料后,可输送污泥、污水等含有固体颗粒的介质。          12、输送介质成份不会变

6、可输送介质粘度为≤100万c,以及含有固体量为60的浆料。             13、根据用户连接要求,可选配法兰式、螺口式、快速接口式

7、可输送汽、液、固三相流混合物料

移动式

八、凸轮式双转子泵一一与其他泵的区别

a、转子泵与离心泵比较

本泵属于转子泵的一种,输送流量可以较精确的控制,也可方便地制成变量泵。而离心泵的输出流量是不能控制的,随阻力的增加而下降。本泵有较强的自吸力,而离心泵在转动前必须充满液体。

本泵的转速很低,一般在100-至600rm之间,被输送的介质被平稳地输出而其成份不会受到破坏。而离心泵的转速很高,被输送的介质受到强力的撞击以及离心力的作用,所以离心泵在输送混合物时经常产生物质成分不一的现象

使成品的质量降低。而本泵正是解决这一问题的最佳选择,所以它特别适用输送混合物和含有固体颗粒的介质。本泵可以输送高粘度和腐蚀性较强的介质,而离心泵无此特性。

b、转子泵与螺杆泵(浓浆泵)比较

由于螺杆泵的非流线型曲面以及腔室内众多的缺陷决定了它不可能成为卫生级的泵。腔壁四氟或橡胶的损坏更可能对输送介质造成污染。本泵由于转子的流线结构以及转子室中基本没有死点和非金属件,故严格来说在食品饮料、医药

等卫生级要求较高的行业中,高粘压系列容积泵更合适应用,特别是现在的生产线自动化越来越高,同时越来越多的采用了在线清洗,这就更显示了选择鸿泰泵业高粘压系列容积泵的重要性。

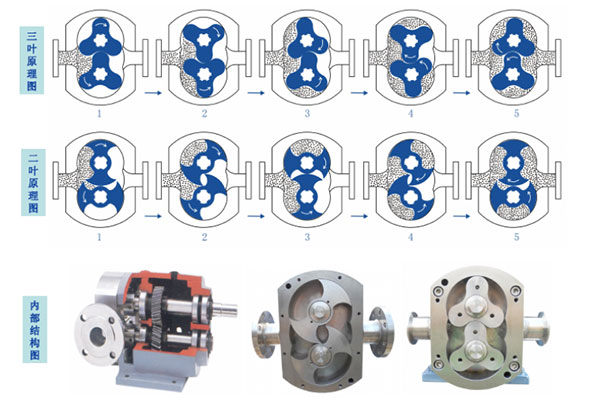

凸轮式双转子泵一一原理图及内部结构图

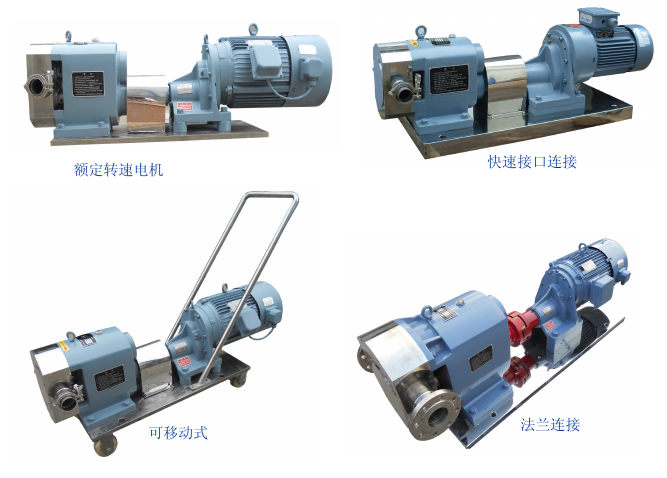

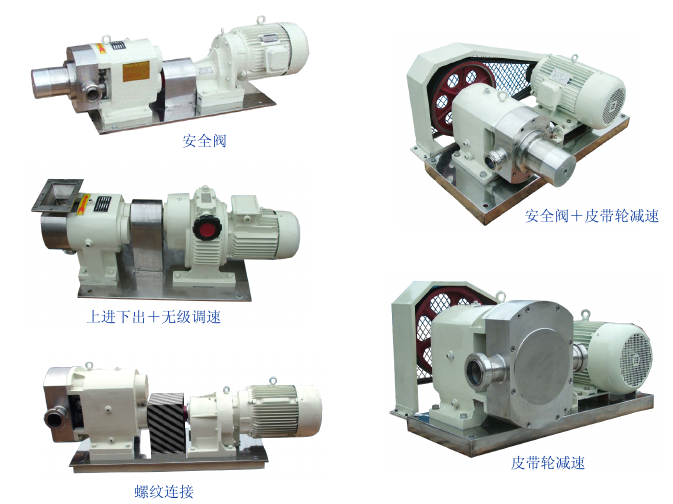

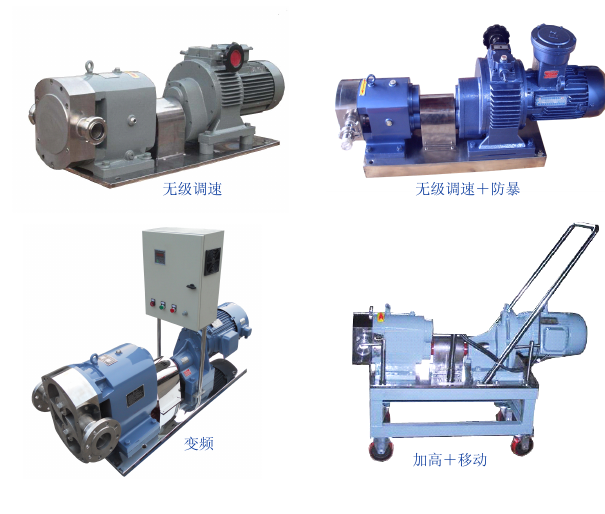

凸轮式双转子泵一一图片展示及说明(一)

更多转子泵知识关注上海浙瓯泵阀制造有限公司
