污水泵入口偏心大小头安装经验总结

污水泵的入口通常都加的是偏心大小头，但是偏心大小头的顶平和底平如何安装？这跟介质等有什么必然的关系？

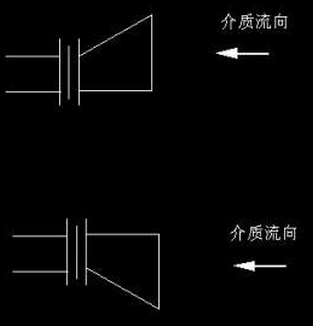

上面是底平安i装，下面是顶平安装。

离心式污水泵的入口的偏心大小头采用何种方式，一般设计图中没有特别说明。如果从防止气蚀角度考虑，要顶平安装。如果从防止积液角度考虑，要底平安装。

气蚀和积液排放是影响偏心大小头安装方式的两大因素。一般情况下，如无特别说明，以考虑防气蚀为主，取顶平安装。顶平安装可防止出现液袋或气囊而导致泵入口产生气蚀，发生喘振，影响泵的正常运行，这个也是大多数国外工程公司的标准要求。

污水泵的汽蚀现象

污水泵的工作原理：驱动机通过泵轴带动叶轮旋转产生离心力，在离心力作用下，液体沿叶片流道被甩向叶轮出口，液体经蜗壳收集送入排出管。液体从叶轮获得能量，使压力能和速度能均增加，并依靠此能量将液体输送到工作地点。在液体被甩向叶轮出口的同时，叶轮入口中心处形成了低压，在吸液罐和叶轮中心处的液体之间就产生了压差，吸液罐中的液体在这个压差作用下，不断地经吸入管路及泵的吸入室进入叶轮中。

根据污水泵的工作原理可知，液流是在吸入罐压力Pa和叶轮入口最低压力Pk间形成的压差(Pa-Pk)作用下流入叶轮的，则叶轮入口处压力Pk越低，吸入能力就越大。但若Pk降低到某极限值(目前多以液体在输送温度下的饱和蒸汽压力Pt为液体汽化压力的临界值)时，就会出现汽蚀现象。

汽蚀会引起的严重后果：

(1)产生振动和噪音。

(2)对泵的工作性能有影响：当汽蚀发展到一定程度时，汽泡大量产生，会堵塞流道，使泵的流量、扬程、效率等均明显下降。

(3)对流道的材质会有破坏：主要是在叶片入口附近金属的疲劳剥蚀。

提高污水泵抗汽蚀性能的方法有：

A.改进机泵结构，降低Δhr，属机泵设计问题。

B.提高装置内的有效汽蚀余量：最主要最常用的方法是采用灌注头吸入装置。

此外，尽量减少吸入管路阻力损失，降低液体的饱和蒸汽压，即在设计吸入管路时尽可能选用管径大些，长度短些，弯头和阀门少些，输送液体的温度尽可能低些等措施，都可提高装置的有效气蚀余量。

好了，了解了以上的知识点后再来看一下，大小头的作用是什么？是用来改变管径的大小。那么在泵的进出口改变管径的大小有什么用呢？主要是为了减低介质在管道内的流速，减低流速以达到减少介质在管道内流动时的摩擦力。

污水泵入口处水平的偏心异径管一般采用顶平布置，但在异径管与向上弯的弯头直接连接的情况下，可采用底平布置。异径管应靠近泵入口。顶平安装的原因是：防止在偏心异径管内积累气体，而进入污水泵，发生气蚀损泵。水平吸入离心泵入口变径时，管道自下而上进泵采用顶平安装，自上而下进泵采用底平安装（为防止气体在泵口积聚也有采用顶平安装的），介质带有杂质且吸入速度低于杂质沉降速度的采用底平安装。原则是不形成气袋。
