屏蔽泵的介绍

日期:2020/9/2 10:10:27


基本型屏蔽泵(F)

一个整体。定子的内表面和转子的外表面有非导磁性的耐腐蚀金属薄板密封焊接,使定子绕组和转子铁芯与输送液体完全隔开,不会受到输送液的浸蚀。另外,叶轮与转子装在一根轴上,由电机前后2个轴承支撑。整个转子体浸没在输送液中,没有接液部与外界贯通的转动零部件,因而是一种绝对无泄漏的结构。

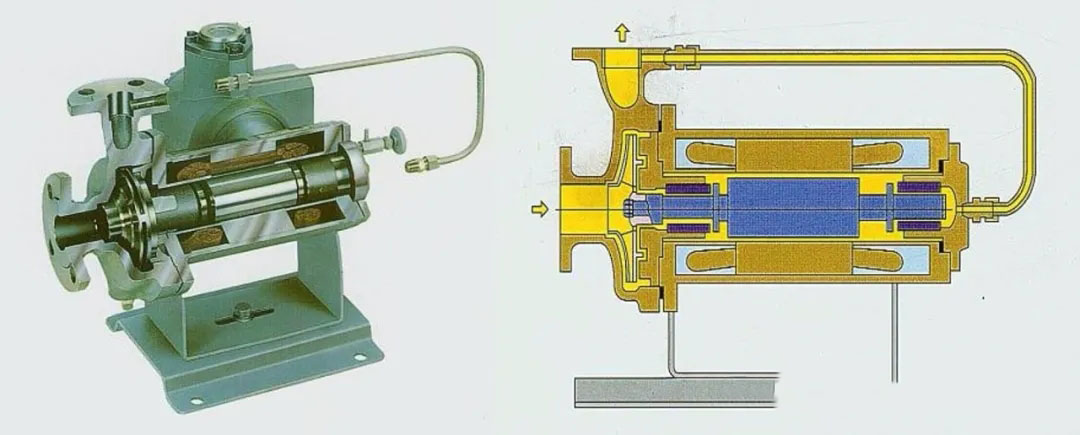

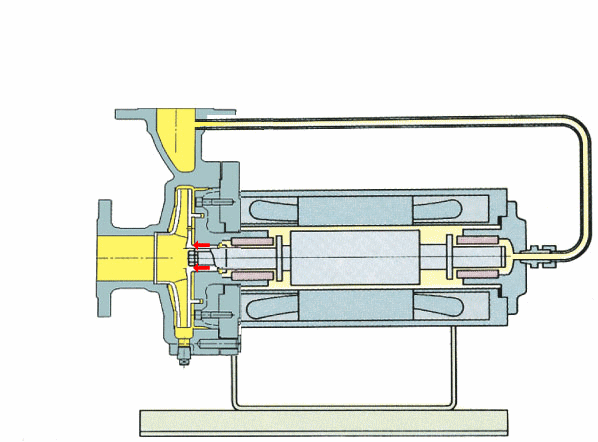

基本型 ·外循环

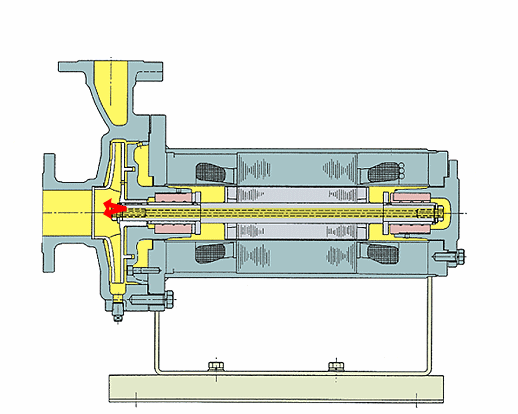

基本型·轴内循环

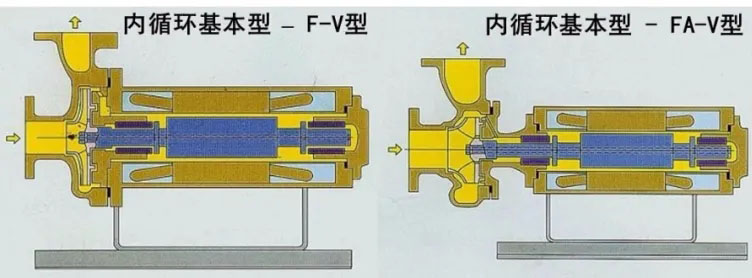

内循环基本型 ·F-V型/FA-V型

与基本型结构基本类似,电机循环液由FB端盖(又称前轴承座)过夜孔直接进入电机腔,然后通过转子轴内孔返回叶轮入口。由于取消了循环管,也减少了可能发生的泄漏点,使运行更加安全,结构也更加紧凑。

逆循环型

逆循环型适用于输送易气化液体。其特点是润滑冷却的路径与基本型相反,故称为逆循环型。这种泵本身无需排气阀,其逆循环管路可将电机循环液排到进液罐的气相区,从而保证泵和电机腔内无气体存在,确保轴承的润滑和电机的冷却,这种结构适合输送低温液化气体,如LPG、LNG等密度较小的易气化液体。

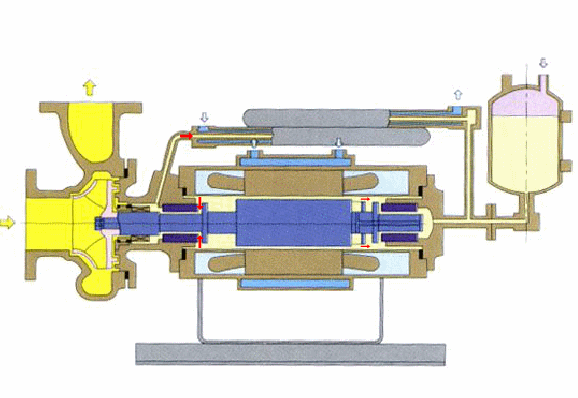

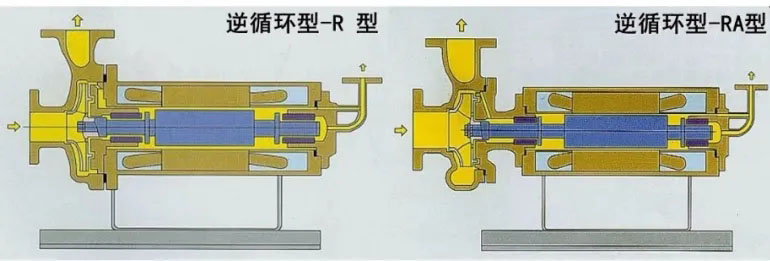

逆循环型·R型/RA型

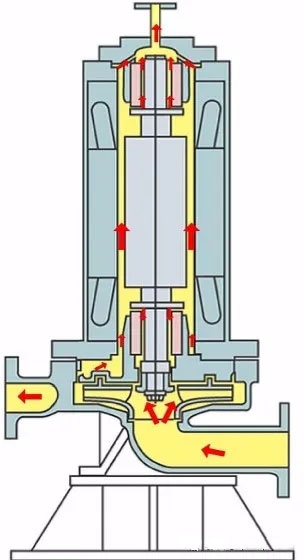

逆循环型 -立式

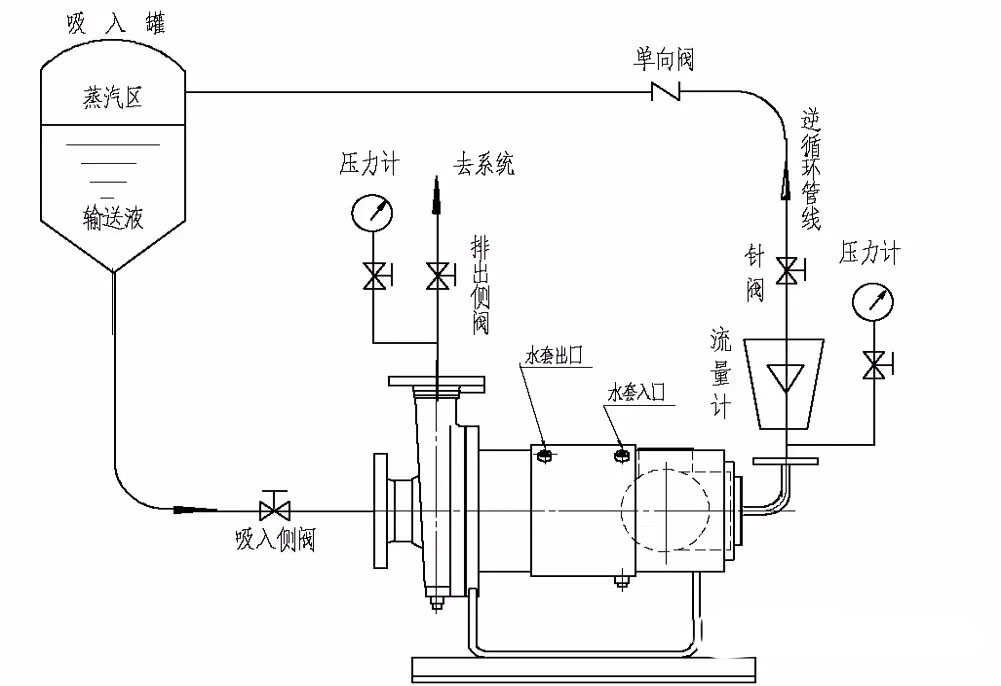

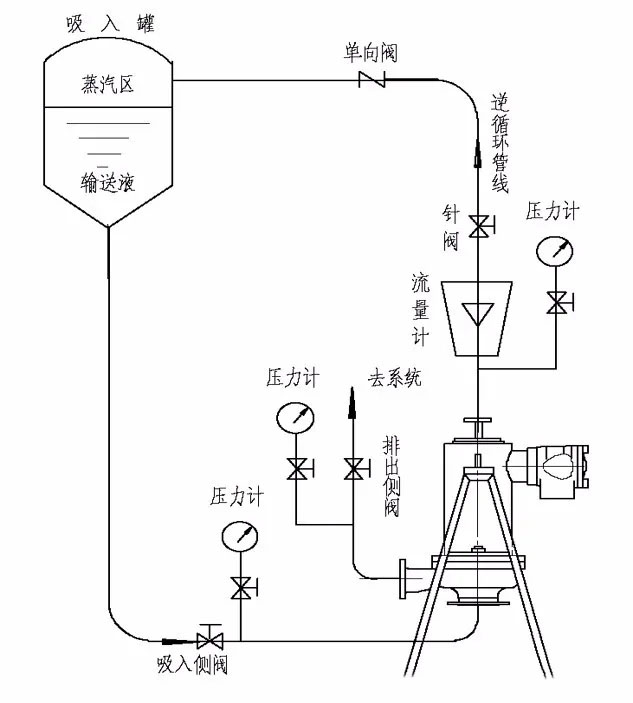

循环泵配管示意图

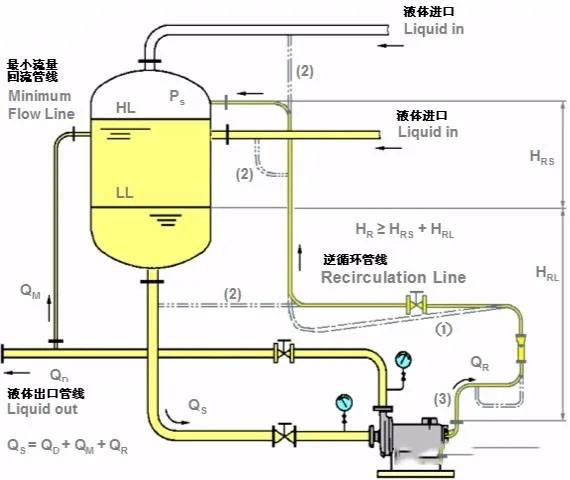

逆循环泵配管注意事项

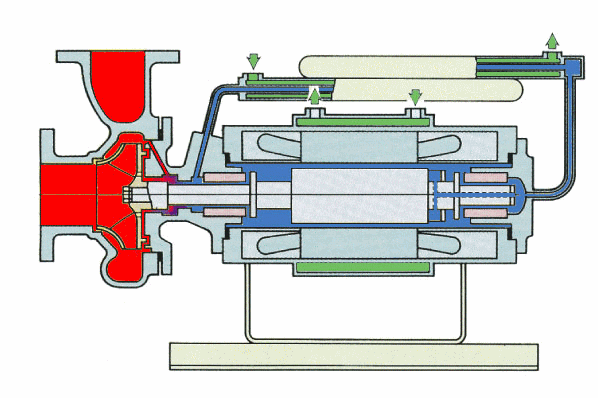

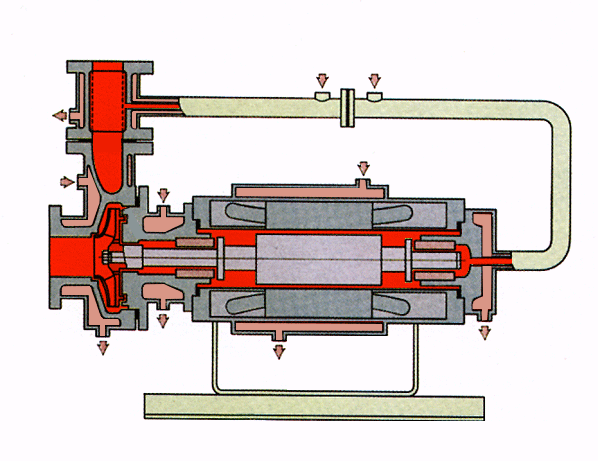

高温分离型-BA 型

高温分离型适用于输送导热油、热水等高温液体。这里所说的高温液体通常是指高于允许电机入口液体最高温度、而低于350℃(特殊设计可达450℃)的情况,高温分离型结构全部带有连结体(又称热屏)、热交换器和冷却夹套,虽然输送的液体温度高于规定的电机入口液体最高温度,但由于连结体的热屏作用和热交换器的冷却作用,使得进入电机腔内的液体温度低于规定的电机入口液体的最高温度。这种屏蔽电泵电机的冷却和轴承的润滑,是由安装在转子后部的副叶轮强制循环实现的。

高温分离型

自吸型

自吸型屏蔽电泵适用于从地下容器中抽提液体,结构分内外循环两种形式,其特点是通过内泵体的的排气作用,在吸入管路内未充满液体时,通过泵体自动排气功能而实现扬液,吸入高度可达5m。

高融点型-外循环

高熔点型屏蔽电泵工作原理与基本型接近,适用于输送高熔点易结晶的液体。为了防止输送液结晶,泵体、电机循环管、RB端盖以及连结体等全部有保温套,以便开机前充分预热。

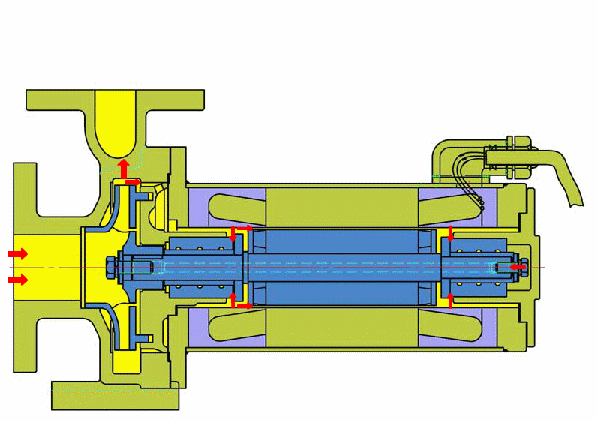

高温液用超耐热型

工作原理与内循环基本型完全相同,电机由于采用了特殊的超高温绝缘材料,大幅度提高了电机的耐热性能,使电机不必冷却即可用于输送高温液体,这种结构可以节省大量能源。

泥浆密封型

泥浆密封型适用于输送含有少量柔软颗粒的液体,其特点是电机循环液为后部注液罐的清洁母液或溶剂,电机腔和泵腔内液体由安装在连结体部位的机械密封隔开。一般通过空气或氮气加压使注液罐内压力高于泵入口压力,以防止颗粒进入电机腔。

气封泥浆型

气封泥浆型适用于输送高粘度、易聚合液体或高浓度、大颗粒泥浆的液体,其特点是在泵和电机之间设有机械密封和气封腔,将泵和电机液体隔开,不会产生输送液磨损轴承现象。反冲洗液可以是清洁母液或溶剂,封入的气体一般是氮气或空气。气封泥浆型要求泥浆含量在30%以下,粒度在0.2mm以下。

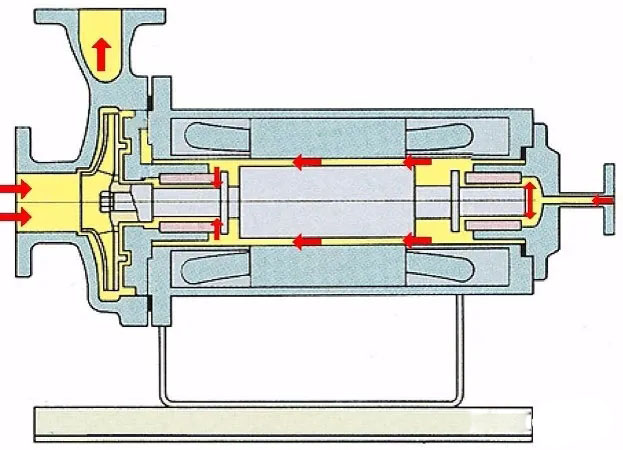

后部注液型

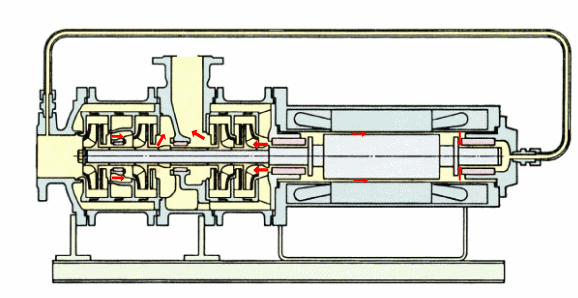

多级型

多级型屏蔽电泵是装有复数叶轮的高扬程用泵,其结构特点是叶轮采用“背靠背”式分布,最大限度的平衡轴向推力。另外,叶轮和导叶由于采用精密铸造,盖板的壁厚仅为2mm,并且导叶与导叶之间、以及叶轮与泵盖、泵体以及轴承座之间采用螺纹连接,使多级屏蔽电泵结构紧凑,外形尺寸小,重量轻。

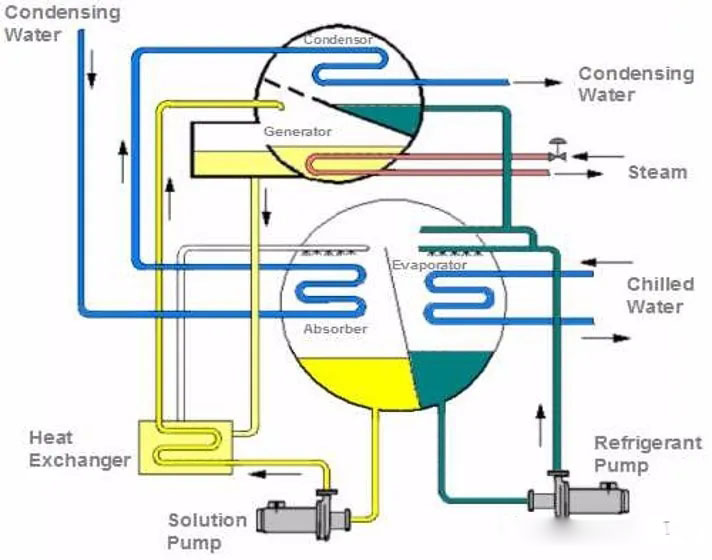

吸收式溴化锂空调机屏蔽泵

吸收式溴化锂中央空调机组专用屏蔽电泵,目前大连三洋,江阴双良,长沙远大,烟台荏原,韩国LS等各类型空调机组均采用我们的产品

TS型电力机车变压器油泵

机车冷却系统专用泵

吸收式中央空调用屏蔽电泵
