多级泵内部结构介绍

日期:2020-10-7 9:10:31

多级泵是进出水段与中段,通过拉杆组合在一起的一种离心泵,它的输出水压力可以很大,也是依靠叶轮的旋转在获取离心力,从而物料。待气体密度达到机械真空泵的工作范围而被抽出,从而逐渐获得高真空。

多级泵是靠泵腔容积的变化来实现吸气、压缩和排气的,因此它是可以变容积的离心泵。

GDL立式多级泵

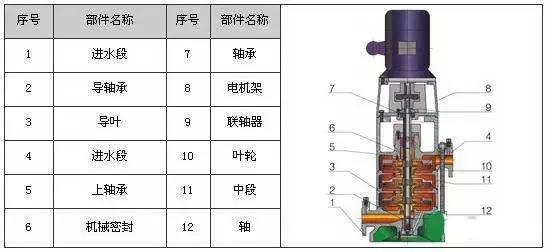

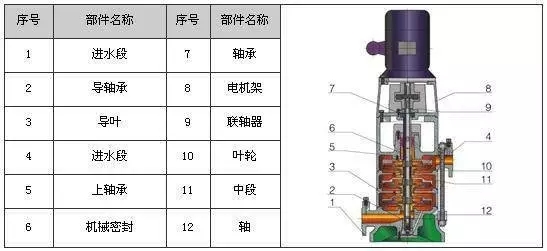

GDL系立式单吸多级管道式离心泵吸入,排出口分别位于同一直线上,产品执行JB/T2727-93《立式多级筒型离心泵 型式与基本参数》标准。

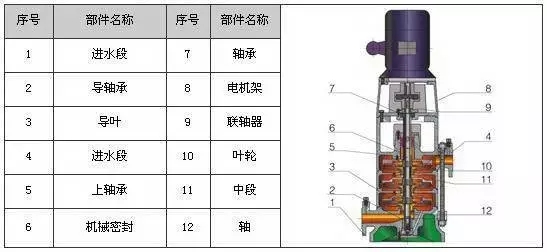

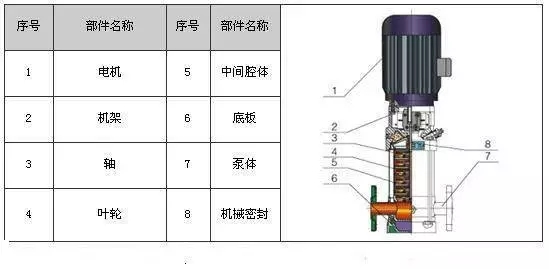

CDLF冲压多级离心泵

冲压多级离心泵内部叶轮、泵壳及其主要配件采用不锈钢冲压而成,流道光滑,效率高,避免产生二次污染。

  产品特点:

维修方便:立式管道式结构,进出口在同一水平上,泵的进出口能象阀门一样安装在管道的任何位置及任何方向,

安装维修极为方便。

无水污染:主要过流部件采用不锈钢冲压而成,且有重量轻、干净、卫生等特点,是理想的绿色、环保、节能水泵

运行费用低:主要过流部件采用不锈钢冲压而成,光滑的过流部件,具有效率高、损失少、故障率低、配件使用寿命长,使整机具有更少的运行、维修费用。

 工作条件:

介质:冷热清洁、非易燃易爆、不含固体颗粒或纤维的液体。

流量范围:2~32m3/h

扬程范围:15~195m

液体温度:介质温度:-15℃~+105℃

环境温度:≤+40℃

系统最高工作压力:≤2.5Mpa

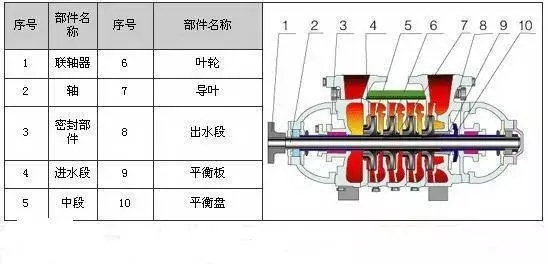

DG型多级泵

DG型泵系卧式单吸多级分段式离心泵。该系列泵具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。

供输送清水或物理化学性质类似于水的其它液体,也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。

 产品特点:

效率高、安装维修方便:采用高效节能的水力模型。该系列泵具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。

轴封:采用软填料密封或机械密封,密封安全可靠、结构简单,维修方便快捷。

整机使用寿命长:轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。

 工作条件:

流量范围:6.3~500m3/h

扬程范围:50~680 m

介质温度:<+105℃

转速:1480~2950r/min


DL多级离心泵

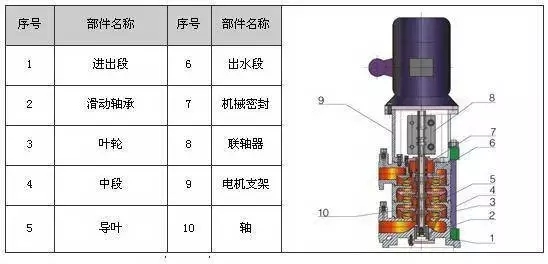

DL立式多级离心泵,其吸入、排出口分别位于进、出水段上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成,进水段、中段、出水段用拉紧螺栓联结。

轴封采用软填料密封或机械密封,用平衡室的压力水进行润滑和冷却。产品执行JB/T2727-93《立式多级离心泵型式与基本参数》标准。

 产品特点:

结构新颖,运行可靠:取消了平衡鼓(盘),其轴向力采用水力平衡,彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题,保证了运行更加可靠。

更少的运行、维修费用:采用可靠的机械密,故障率低,具有更少的运行维修费用。

运行平稳,噪音低:采用低转速电机,使该系列泵具有运行平稳,噪音低等特点。

独特部件、降低噪音:独特的水力部件设计,良好的过流性能,最大地减少流动噪音。

 工作条件:

流量范围:2~380m3/h

扬程:5~230m

转速:1480r/min

介质温度:-15℃~+105℃

环境温度:≤+40℃

系统最高工作压力:≤2.5Mpa


GDL多级离心泵

GDL系立式、单吸、多级分段管道式离心泵,其吸入、排出口分别位于同一直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成,进水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封,用平衡室的压力水进行润滑和冷却。

 产品特点:

安装、维修方便:管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向,安装维修极为方便;

外形美观:采用不锈钢外套及管道式结构,外形美观;

更少的运行、维修费用:采用可靠的机械密封,故障率低,具有更少的运行维修费用;

成本低:采用高转速电机,使该系列泵具有重量轻,体积小,成本低等特点;

独特部件、降低噪音:独特的水力部件设计,良好的过流性能,最大地减少流动噪音。

 工作条件:

流量范围:1.4~194m3/h

扬程范围:20~230m

转速:2900r/min

环境温度T:≤+40℃

介质温度:-15℃~+105℃

系统最高工作压力:≤2.5Mpa


LG多级离心泵

LG-B系立式、单吸、多级分段式便拆式离心泵,其吸入、排出口分别位于进、出水段上。

转子部件由轴、叶轮、叶轮挡套、轴套等零件组成,进水段、中段、出水段用拉紧螺栓联结。轴封采用软填料密封或机械密封,用平衡室的压力水进行润滑和冷却。

 产品特点:

结构新颖,运行可靠:取消了平衡鼓(盘),其轴向力采用水力平衡,彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题,保证了运行更加可靠。

更少的运行、维修费用:采用可靠的机械密封,故障率低,具有更少的运行维修费用。

成本低:采用高转速电机,使该系列泵具有重量轻,体积小,成本低等特点。

独特部件、降低噪音:独特的水力部件设计,良好的过流性能,最大地减少流动噪音。

 工作条件:

流量范围:2.4~90m3/h

扬程范围:15~200m

介质温度:-15℃~+105℃

环境温度:≤+40℃

系统最高工作压力:≤2.5Mpa

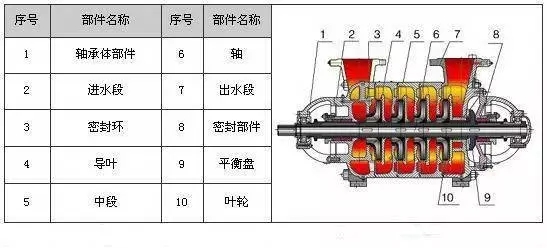

TSWA多级离心泵

TSWA型泵为卧式、单吸、多级、节段式多级离心泵。供输送清水或物理化学性质类似于水的其他液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。

 产品特点:

运行平衡,噪音低:采用低转速电机,使该系列泵具有运行平衡,噪音低等特点。

轴封:可供选用采用软填料密封或机械密封,密封安全可靠、结构简单,价格便宜,维修方便快捷。

整机使用寿命长:轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。

 工作条件:

流量范围:5~200m3/h

扬程:10~300m

转速:1450r/min

介质温度:-15℃~+80℃

环境温度:≤+40℃

系统最高工作压力:≤3.0MPa

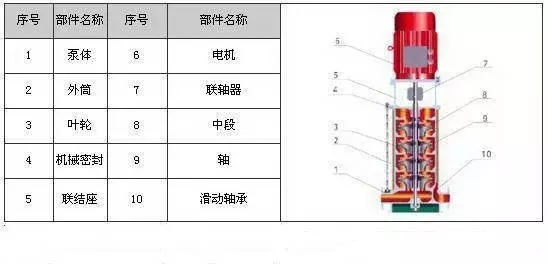

XBD(Ⅰ)-GDL消防泵

XBD-GDL立式多级消防泵主要用于消防栓供水、喷淋系统供水、其它消防系统供水、其它场合清洁液体的输送。

 产品特点:

安装、维修方便:管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向,安装维修极为方便。

外形美观:采用不锈钢外套及管道式结构,外形美观。

更少的运行、维修费用:采用可靠的机械密,故障率低,具有更少的运行维修费用。

成本低:采用高转速电机,使该系列泵具有重量轻,体积小,成本低等待特点。

独特笔尖、降低噪音:独特的水力部件设计,良好的过流性能,最大地减少流动噪音。

 工作条件:

流量范围:0.56~45L/s

额定压力:20~230MPa

转速:2900r/min

工作温度:-15℃~+105℃

环境温度:≤+40℃

系统最大工作压力:≤2.5Mpa
