排污泵进出口管路安装要求

日期:2020/10/26 9:35:41

排污泵机组安装完成后,就可进行水泵管道的安装。排污泵管道的安装前必须检查管子和附件的好坏、数量、质量、规格等是否符合设计、施工和安装要求,法兰盘是否对孔,螺丝等是否齐全,偏心管和正心管是否垂直正确。对于混凝土管、铸铁管及其附件,应做水压试验,有渗漏现象的不能应用。排污泵管道安装时分别从水泵进口和水泵出口开始,按设计要求逐次向外安装。

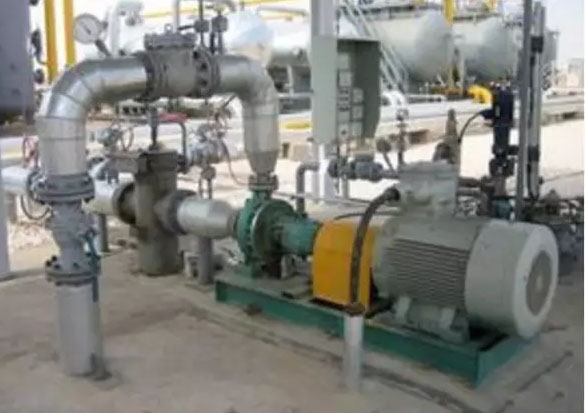

(一)排污泵管道的安装要求

1管道严格密封

各种管道离心泵的进水管道不能漏气,出水管道不能漏水。

2安装位置正确

应严格按照设计轴线位置安装,不得随意更改管道位置。

3进水管道不能有存气的地方

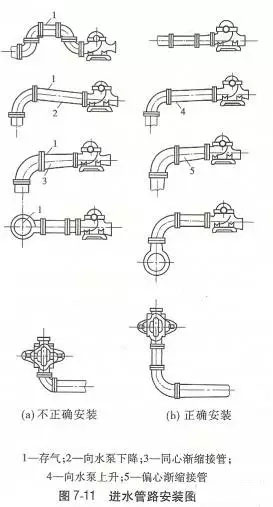

自吸式离心泵进水管道水平段应有一定坡度,沿水流方向管道逐渐上升,保证空气能顺利排出;偏心渐缩管的平面在上,斜面在下,水泵进口应避免直接与弯头相连接,两者之间应加装一段直管,如图所示。

4管道坡度、坡向符合要求

管道连接不能用强力对口或加热管道、加偏垫等方法来消除管道接口的空隙、偏差、错口等缺陷。

5管道必须支承和固定

管道不宜直接铺设在地面上,必须支承在支墩和镇墩上,卧式离心泵进、出口的管道及阀件必须设置支承。

6应在泵房与进水池处设柔性接头

为了避免泵房与进水池发生不均匀沉陷,使管道遭受破坏,应分别设置柔性接头(用橡胶或塑料制成)或刚性接头(用钢材制成)。管道与墙体间的缝隙必须进行防渗处理。

7刚性连接的长出水管道上应设伸缩节

在刚性连接的长出水管道上.为避免管道内产生较大温度应力,应设置伸缩节以保证管道的自由伸缩,伸缩节应与管道同心,伸缩量应满足设计要求。

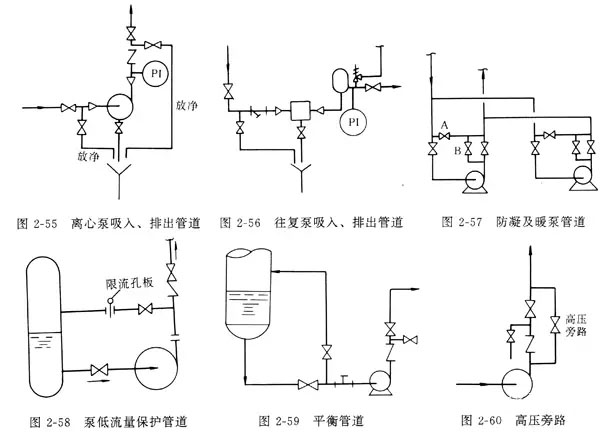

二排污泵设备典型配管

吸入管道:
设施 要    求

管径

需要进行水力计算,满足泵的必需汽蚀余量的要求。一般离心泵,比泵进口直径大1~2级或相等;往复泵,比泵进口直径大1~3级或相等
管道坡度 若进口管线可能存在气体,而吸液设备高于泵时,则进口管道由吸液设备坡向泵,坡度最小为1:50
切断阀 为便于维修和开车,应设置切断阀并尽可能靠近泵入口,直径与管径相同。为了节省阀门投资,当吸入管径比泵进口大二级时,可选用比进口管径大一级的阀门,但要验算汽蚀余量若系统仅有一台泵,切断阀压力等级应与进口管道相同。若系统有2台及2台以上泵时,则切断阀及与泵之间的管件等级至少应为泵在正常操作温度下最大出口压力的3/4
过滤器 小间隙泵,如螺杆泵齿轮泵、柱塞泵等安装永久性过滤器。每台装一个,位于切断阀与泵进口之间离心泵除物料脏或特殊要求外,一般不装永久性过滤器,但要装开车用临时过滤器。当管径D0≤40,也可安装永久性过滤器,通常采用Y型过滤器,紧靠泵吸入管道切断阀的下游
缓冲罐 往复泵当汽蚀余量不能满足要求时,可在进口管道上设置缓冲罐


排出管道:

设施

要    求

切断阀

应设置切断阀,阀径与管径相同。若管径比泵出口大二级或二级以上时,则阀门可比管径小一级。对于进出口压差大于4MPa的离心泵,宜设置串联的双切断阀

每台往复泵或旋涡泵进出口切断阀之间的管道上应设置与泵进出口相连的循环管道,并设置切断阀

止回阀

容积式泵通常不设止回阀

每台离心泵或旋涡泵在泵出口与切断阀之间应设置止回阀,直径与切断阀相同

泵出口管线为多分支时,宜在泵出口总管上设置止回阀

对进出口压差大于4MPa的离心泵,每台泵可设置串联的双止回阀

安全阀

每台往复泵和转子泵出口与第一个阀门之间,应设泄压安全阀,若泵自备,可不另设。蒸汽往复泵出口一般不设泄压阀,但当泵失控时压力可能超过泵体所能承受压力或对泵的下游系

统有较大影响时,应在泵出口处设泄压安全阀

其它类型泵若关闭出口阀,压力可能增大而毁坏管道或设备时,应设安全阀

压力表

每台泵出口应装压力表(位于泵出口和第一个阀门之间的直管段上)

缓冲罐

下列场合下,往复泵的管道上需设缓冲罐:

(1)为改善计量准确性,须减小流体脉冲幅度,对单缸或双缸单作用泵,在流量计上游应设缓冲罐,双缸双作用及三缸泵仅需在进出口干管上设缓冲罐

(2)为减少高压管道振动,应设缓冲罐。当P≥3.5MPa时,需要与泵的设计者商榷是否装缓冲罐

(3)泵用于油压系统时,为防止液压脉动使系统操作不稳定,应设缓冲罐

放空与放净管道:
设施 要求

放空

除自行排气的泵外,均需设开车用放空管道

为防止气阻,在进口管道上需设操作放空管道

真空系统的放空均应返回至吸液设备的气相空间

输送液化石油气的泵应在泵进口或出口管道上设置排入密闭系统的放空管道

输送沥青等需经常放空的物料系统,应将放空管道返回吸液设备,并设蒸汽伴热

放净

卧式离心泵的壳体均应设放净阀。若进出口切断阀之间的物料不可能通过泵体放净,则应在管道上设放净阀。离心泵出口管线上,在止回阀与切断阀之间应设放净阀
其它管道:
设施 要求

暖泵及防凝管道

离心泵输送物料温度若超过200℃,需设置防凝及暖泵管道,使少量物料经操作泵由排出管道引出,流经备用泵的泵体,然后回至泵入口,使备用泵处于热备状态,防止备用泵及吸入、排出管道内介质凝固,保证暖泵,便于启动。

图中管A为吸入、排出防冻凝管道,可与停工清扫管道合用;管8为启动暖泵管道,当排出管径小于DN80时,可不设管召,采用稍稍打开出口阀的方法代替。旁通流量约为正常流量的3%~5%

若气温低于物料的凝固点,亦需设暖泵旁路,以免物料在泵体内凝固,此外,泵进出口之间需设防凝旁路,该管路与主管的连接点应尽可能靠近切断阀,防止出现死角。防凝旁路用蒸汽或电伴热

低流量保护管道

离心泵如可能在低于泵的允许最小流量下运转,应设置低流量保护管道,使一部分流体从泵排出口返回至泵吸入口端的容器离心泵短期操作在额定流量的20%以下时,应装有限流孔板旁路(设截止阀或调节阀);流量至少为额定流量的20%,若流体通过旁路孔板可能会闪蒸时,则应考虑增设相应的冷却措施离心泵若长期运转在额定流量的30%以下时,应设孔板式调节旁路,旁路与泵的吸液设备相连

平衡管道


泵输送常温下饱和蒸汽压大于大气压或处在闪蒸状态的液体(尤其立式泵)时,在泵进口与切断阀之间应设平衡管道,防止蒸汽进入泵体产生汽蚀。平衡管道尽可能靠近泵进口处引出,返回吸液设备的气相空间。平衡管道应设置切断阀

高压管道


高扬程泵的出口切断阀两侧压差较大,阀单向受力较大,特别是大直径阀不易开启,应在阀的前后设DN20旁路,在主阀开启前,打开旁路阀,使主阀两侧压力平衡

三排污泵设备配管的要点及注意事项

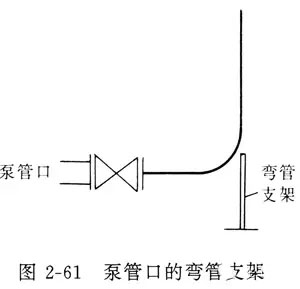

为了避免管道、阀门的重量及管道热应力所产生的力和力矩超过泵进出口的最大允许外载荷,在泵的吸入和排出管道上须设置管架,如下图所示。泵管口允许最大载荷应由泵制造厂提供。

垂直进口或垂直出口的泵,为了减少对泵管口的作用力,管口上方管线需设管架,其平面位置要尽量靠近出管口,可以利用管廊纵梁支吊管线,所以常把泵布置在管廊下。

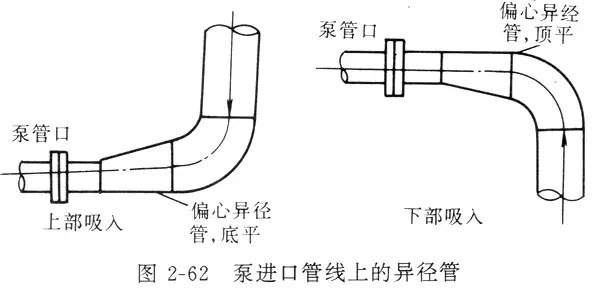

为了提高泵的吸入性能,泵吸入管路应尽可能缩短,尽量少拐弯(弯头最好用大曲率半径),以减少管道阻力损失。为防止泵产生汽蚀,泵吸入管路应尽可能避免积聚气体的囊形部位,不能避免时,应在囊形部位设DN 15或DN 20的排气阀。当泵的吸入管为垂直方向时,吸入管上若配置异径管,则应配置偏心异径管,以免形成气囊,如图所示。

输送密度小于650k9/m3的液体,如液化石油气、液氨等,泵的吸入管道应有1/10-1/100的坡度坡向泵,使气化产生的气体返回吸入罐内,以避免泵产生汽蚀。

单吸泵的进口处,最好配置一段约3倍进口直径的直管。

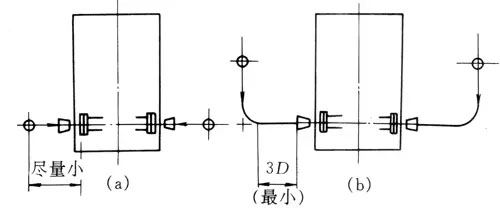

对于双吸入泵,为了避免双向吸入水平离心泵的汽蚀,双吸入管要对称布置,以保证两边流量分配均匀。下图(a)表示垂直管道通过弯头与泵进口管嘴直接连接,但泵的轴线一定要垂直于弯头所在的平面。此时,进El配管要求尽量短,弯头接异径管,再接进口法兰。在其它条件下,泵进口前应有不小于3倍管径的直管段,见图(b)。

泵出口的切断阀和止回阀之间用泄液阀放净。管径大于DN50时,也可在止回阀的阀盖上开孔装放净阀。同规格泵的进出El阀门尽量采用同一标高。

非金属泵的进出口管线上阀门的重量决不可压在泵体上,应设置管架,防止压坏泵体与开关阀门时扭动阀门前后的管线。

蒸汽往复泵的排汽管线应少拐弯,在可能积聚冷凝水的部位设排放管,放空量大的还要装设消音器。乏汽应考虑回收利用或排至户外适宜地点。进汽管线应在进汽阀前设冷凝水排放管,防止水击汽缸。

蒸汽往复泵在运行中一般有较大的振动,与泵连接的管线应很好地固定。

当泵出口中心线和管廊柱子中心线间距离大于0.6m时,出口管线上的旋启式止回阀应放在水平位置,此时不允许在阀盖上装放净阀。当管线架在泵和电动机的上方时,为不影响起重设备吊装,管线要有足够的高度。输送腐蚀性液体的管线不宜布置在原动设备的上方。

管廊下部管线的管底至地坪的净距不应小于4m,以满足检修要求。

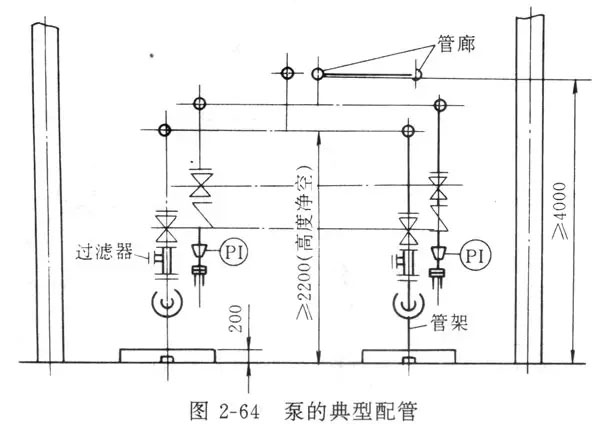

当管线架在泵体上方时,管底距地面净空高度应不小于2.2m,下图所示。

更多排污泵知识关注上海浙瓯泵阀制造有限公司
