供暖空调循环管道泵调频范围总结

作为建筑供暖循环中心的水泵，变频器的应用越来越广泛，比如暖通空调冷却泵、给水泵、消防泵巡检、音乐喷泉等等。

循环管道泵在设计过程中，设计扬程都放有一定的余量，特别对于新系统，配套泵的扬程往往高于实际使用所需扬程。通过变频器，调节水泵转速，可以调节水泵扬程至实际需要数值。

循环管道泵变频过程中，经常有人咨询最低频率问题，有人回答25Hz，也有人回答30Hz，也有人回答5Hz，到底这几个参数对不对？准确数值多少？控制系统里最低频率设置不准对泵控制有无影响等，我们来一起讨论一下。

上述中提及，在建筑领域分几个应用，所以我也根据不同应用分别讨论，此次先条论暖通空调冷却泵最低频率。

针对有人回答的25Hz、30Hz、5Hz，我们先聊聊这三个数的由来。

其实这三个数值都来自泵的驱动设备：电机，而非泵。暖通空调泵配套电机（非集成变频器型）主要是鼠笼式异步风冷电机，通用风冷电机又分为风扇转子同轴电机和独立风扇电机。

随着风扇转子同轴电机技术的提高，各电机厂家承诺支持变频驱动，但有的厂家运行参数为30~50Hz，有的参数为25~50Hz，25、30Hz由此而来。独立风扇电机由于风扇独立供电，不受变频器控制，转速基本恒定，电机厂家基本提供5~50Hz参数，最低频率5Hz由此而来。

既然以上三个参数为电机参数，而非泵参数，那泵的最低运行频率多少？

管道泵的最低运行频率需根据管路特性进行计算所得。

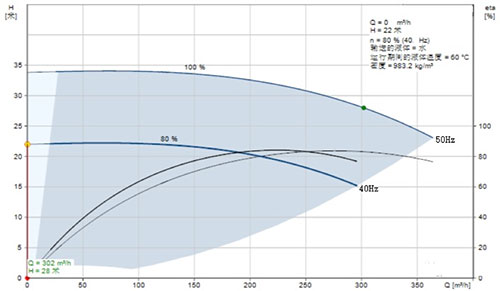

为了更好的解释，我们来举个例子阐述，某暖通系统，设计给定每台泵参数（流量：302m/h，扬程：28m），管损22m，假设实际使用参数也为此参数。根据此参数，泵选型为如下图泵，此泵经过变频计算，40Hz闭阀扬程为22m，此泵最低运行频率为40Hz。

为何最低运行频率为40Hz呢？

如果频率低于40Hz，泵的扬程低于22m，低于管损值，泵出口无法提供推开止回阀的压力，泵处于闷打状态，已无运行意义，而且长时间闷打会导致液体不断升温，水泵故障。所以最低运行频率为40Hz。

也有人提出疑问，有些泵供应商提供水泵最低流量为额定流量的10%，算最低频率是否应该按此值计算。此参数是考虑到效率、水泵叶轮特性等方面给定的，闭阀情况比此参数更不利，最不利点计算更准确。

在控制系统中，变频器参数最低频率设定与此值有差异，对系统有影响吗？有何影响？

所以最低频率实际是根据现场设定的条件来说的，如果现场条件对参数没有要求那么可以调低到5HZ都可以，如果现场对泵的参数有最低要求，那么调频后参数就不能低于现场要求。
