离心泵容积泵扬程计算方式

离心泵容积泵的扬程计算是选择泵的重要依据，泵扬程与流量的关系可以参照下面这张图。

泵扬程由管网系统的安装和操作条件决定，计算前应首先绘制流程草图，平、立面布置图，计算出管线的长度、管径及管件型式和数量。

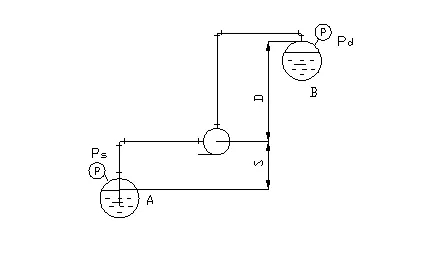

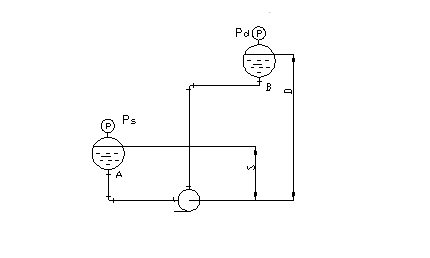

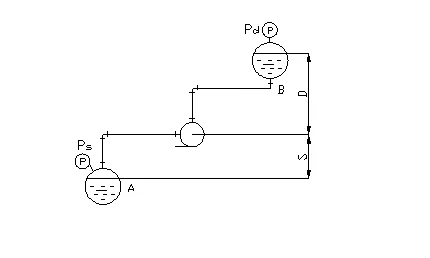

一般管网如下图所示，

D——排出几何高度，m；

取值：高于泵入口中心线：为正；低于泵入口中心线：为负；

S——吸入几何高度，m；

取值：高于泵入口中心线：为负；低于泵入口中心线：为正；

Pd、Ps——容器内操作压力，m液柱（表压）；

取值：以表压正负为准

Hf1——直管阻力损失，m液柱；

Hf2——管件阻力损失，m液柱；

Hf3——进出口局部阻力损失，m液柱；

h ——泵的扬程，m液柱

h＝D+S+hf1+hf2+h3+Pd－Ps

h= D－S+hf1+hf2+hf3+Pd－Ps

h= D＋S+hf1+hf2+hf3+Pd－Ps

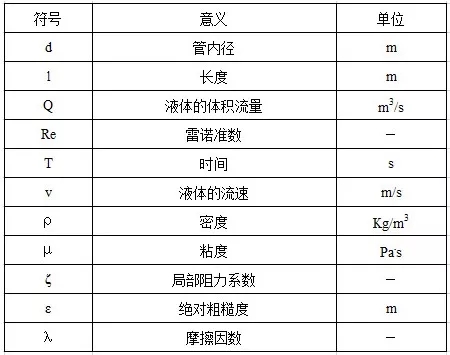

计算式中各参数符号的意义

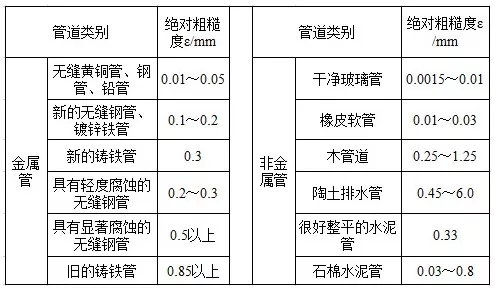

某些工业管材的ε约值见下表

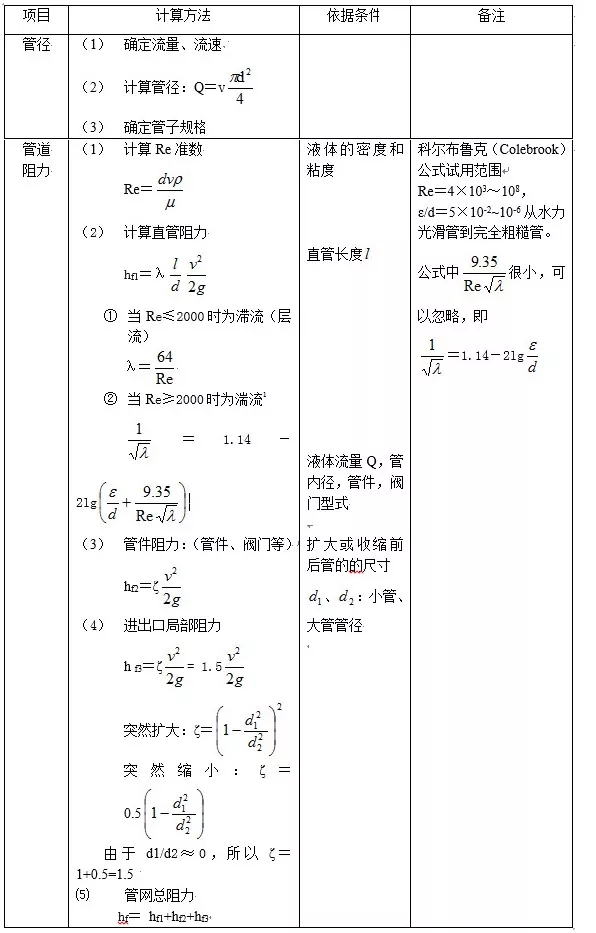

管网局部阻力计算

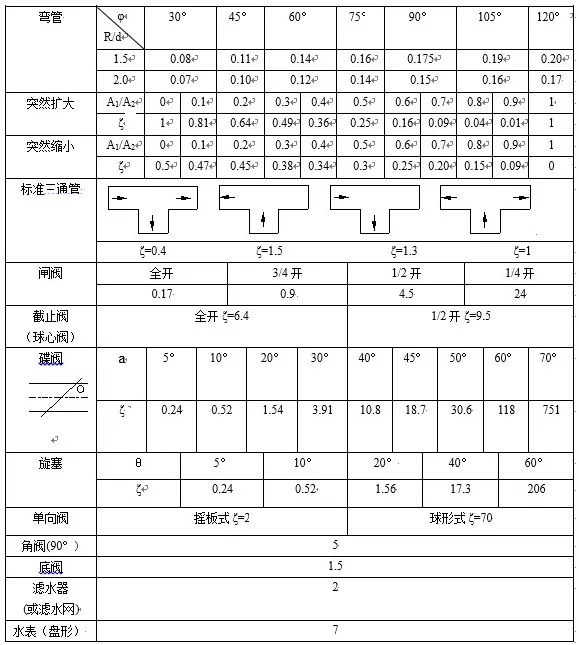

常用管件和阀件底局部阻力系数ζ
