内齿轮泵和外齿轮泵对比

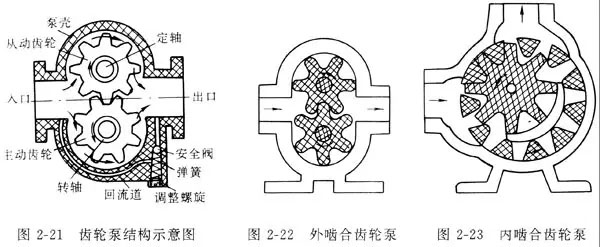

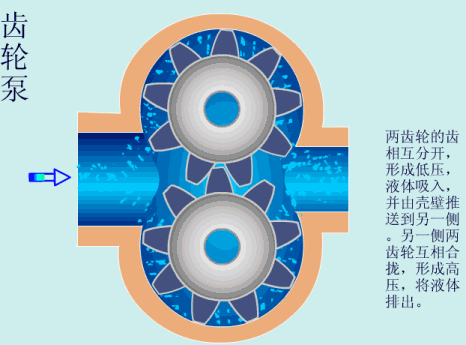

齿轮泵的泵壳中有一对啮合的齿轮，其中一个是主动齿轮，另一个是从动齿轮，由主动齿轮啮合带动旋转。齿轮与泵壳、齿轮与齿轮之间留有较小的间隙。当齿轮沿图示箭头所指方向旋转时，在轮齿逐渐脱离啮合的左侧吸液腔中，齿间密闭容积增大，形成局部真空液体在压差作用下吸入吸液室，随着齿轮旋转，液体分两路在齿轮与泵壳之间被齿轮推动前进，送到右侧排液腔，在排液腔中两齿轮逐渐啮合容积减小，齿轮间的液体被挤到排液口。

齿轮泵一般自带安全阀，当排压过高时，安全阀开启，使高压液体返回吸入口。齿轮泵的工作稳定，结构可靠，缺点是轮齿容易磨损。其性能参数为：

流量0．3-200m3／h(国外为0．0-340m3／h)；

出口压力≤4MPa；转速150"-1450r／min；

容积效率90％～95％；总效率60％～70％；温度≤350℃；

介质粘度1～1×105mm2／s(国外≤4．4×105mm2／s)。

齿轮泵常于输送无腐蚀性的油类等粘性介质，不适用于输送含有固体颗粒的液体及高挥发性、低闪点的液体。

齿轮泵的齿轮型式有正齿轮、人字齿轮和螺旋齿轮。其中人字齿轮和螺旋齿轮的泵运转平稳，应用较多。但小型齿轮泵仍多采用正齿轮。齿轮泵分为外齿轮泵和内齿轮泵两种。

内齿轮泵和外齿轮泵的性能比较
