WQ潜水排污泵的各种安装方式总结

WQ系列潜水排污泵具有灵活的安装方式，

可分为移动式软管安装、

移动式硬管安装、固定湿式安装、

固定干式安装、自动耦合式安装。

下面分别介绍各种安装方式：

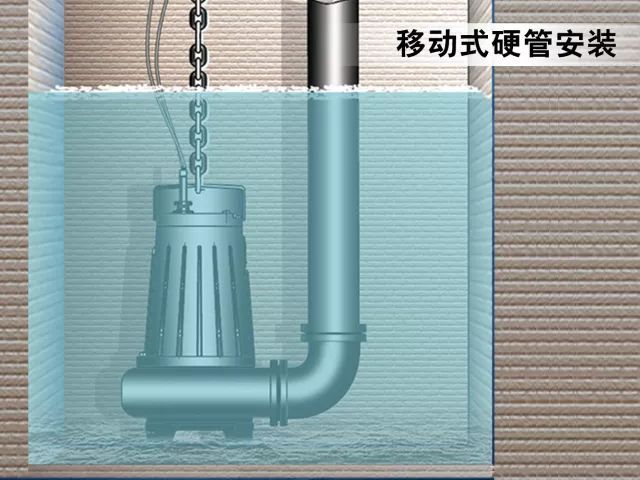

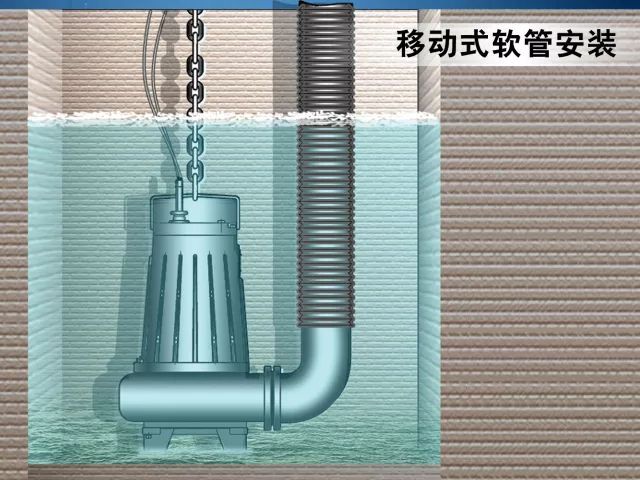

01移动式软管（硬管）安装：

泵以底座支承，选配软管弯头或硬管弯头，

再接上出水软管或硬管即可工作。

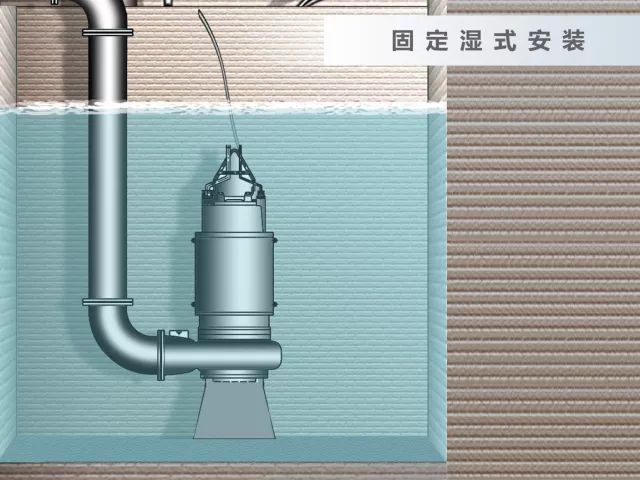

02固定湿式安装：

在基础上固定好泵底座（地脚螺栓固定），

连接好出水管即可运行。

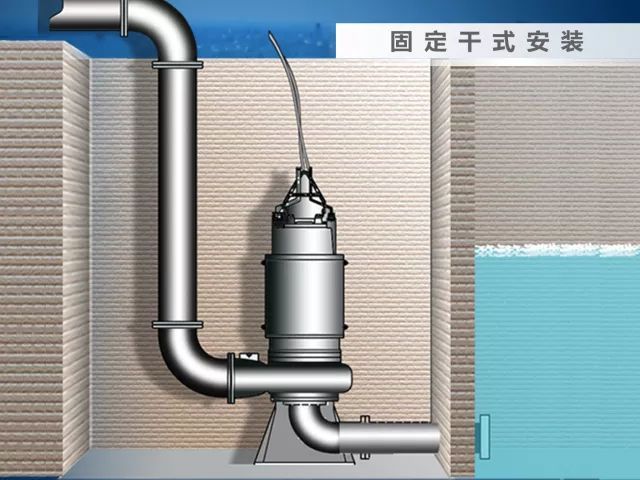

03固定干式安装：

在基础上固定好泵底座（地脚螺栓固定），

连接好出水管即可运行。

不同于固定湿式安装，

泵配备电机冷却系统，底座为弯管底座。

即使泵房被淹，也不影响泵的使用。

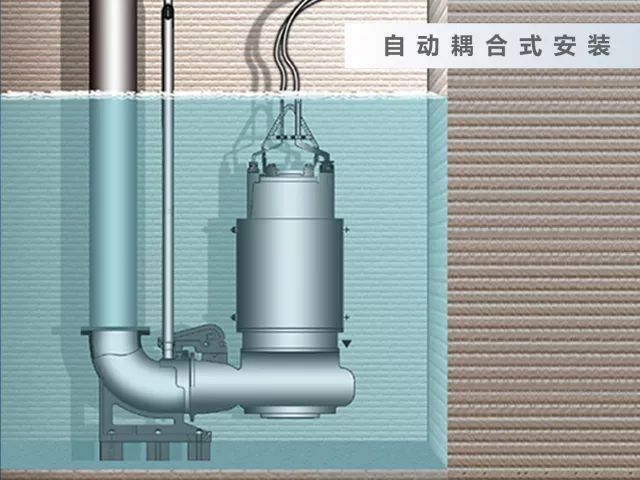

04自动耦合式安装：

通过耦合装置，

使得泵和出水管路相互独立，

泵和出水管座连接无须使用紧固件，

连接和脱落非常方便。

安装方式适用范围：

1)移动式软管安装、移动式硬管安装适用于口径不大于150mm，功率不大于22kw的潜水排污泵。

2)固定湿式安装、固定干式安装适用于功率≥11kw的潜水排污泵。

3)自动耦合式安装适用于所有型号潜水排污泵。

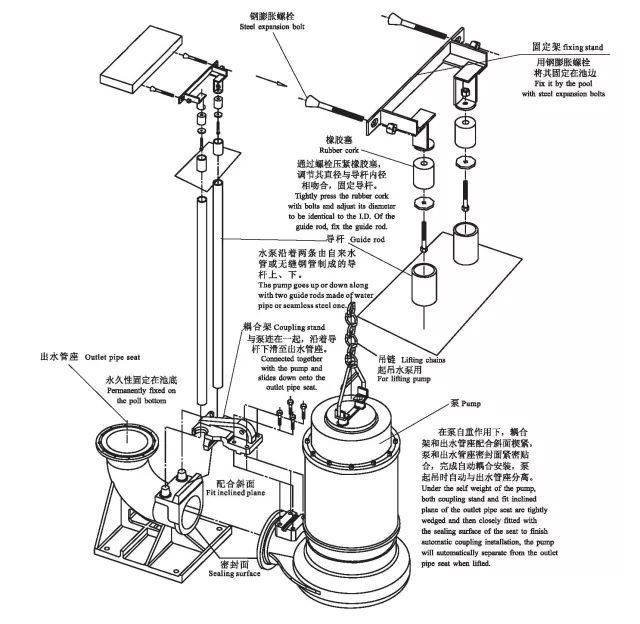

自动耦合式安装简图

注意

用户可以根据泵口径及功率对照适用范围，选择合适的安装方式。

对于中大功率的潜水排污泵，最好采用自动耦合式安装，有利于电泵的安装维护检修。
