对排污泵汽蚀、NPSHr、NPSHa概念的介绍

日期:2020/11/20 10:46:15

汽蚀余量有两个, 分别是必需汽蚀余量(NPSHr)和有效汽蚀余量(NPSHa), 有的人搞不清楚它们的区别. 下面用通俗易懂的语言解释一下:

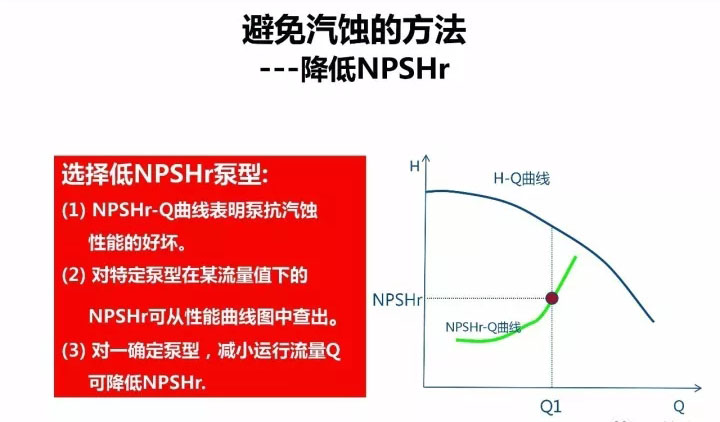

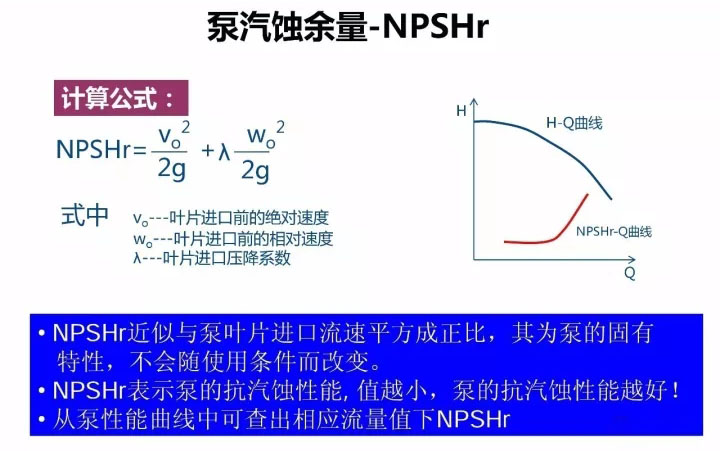

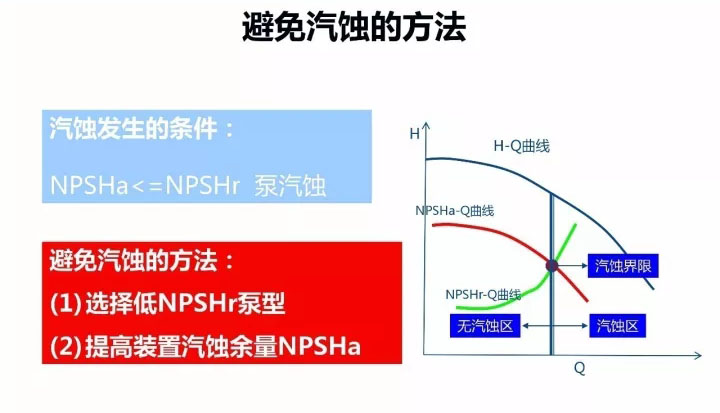

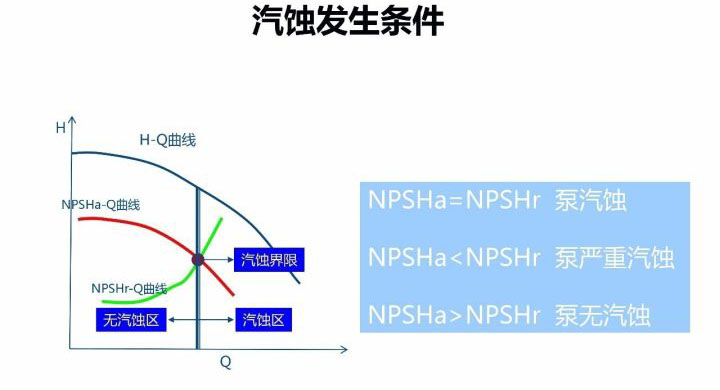

NPSHr——泵汽蚀余量,又叫必需的汽蚀余量或泵进口动压降,越小抗汽蚀性能越好;你所说的就是这个,它是泵本身结构决定的。

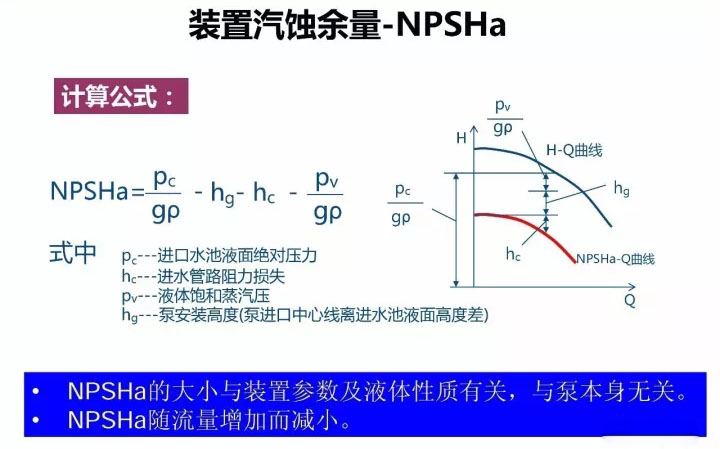

NPSHa——装置汽蚀余量,又叫有效汽蚀余量,越大越不易汽蚀;它是安装决定的。

有时我们说这么泵的气蚀余量是6米,是指NPSHr这个参数。就是说要泵不气蚀,则装置实际汽蚀余量大于6米即可不汽蚀,而假定该值为8米,则装置实际汽蚀余量必须大于8米才能不汽蚀,所以说汽蚀余量越大,泵的抗气蚀能力越弱 。

打个比方,当兵必须身高要大于1.6米,某人实际身高1.8米,1.6米相当于必须(需)汽蚀余量,1.8米相当于装置汽蚀余量(有效)。1.8-1.6=0.2米反映了身高余量,如果当兵必须身高提高到1.7米,则身高余量就少了,相当于泵的抗气蚀能力越弱。

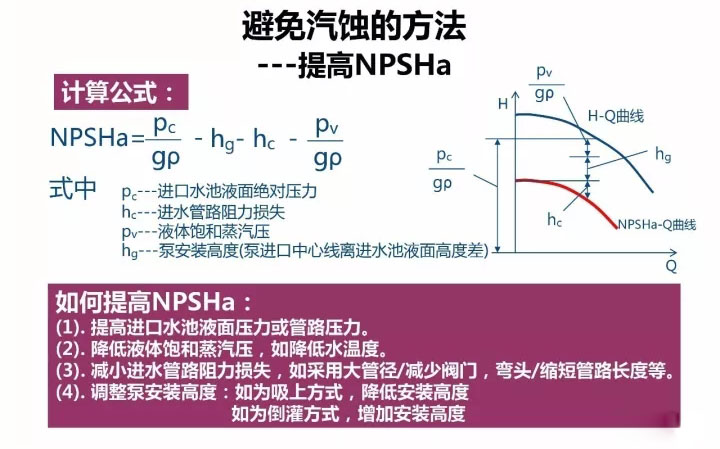

所谓有效汽蚀余量(NPSHa)这个说法容易使人混淆。即使是“有效的净正吸入压头”这个概念,我也更愿意理解为“实际存在的净正吸入压头”。它是指实际工况下,对应泵的实际流体,实际安装位置计算得到的净正吸入压头,当然是越大越不会发生汽蚀了.

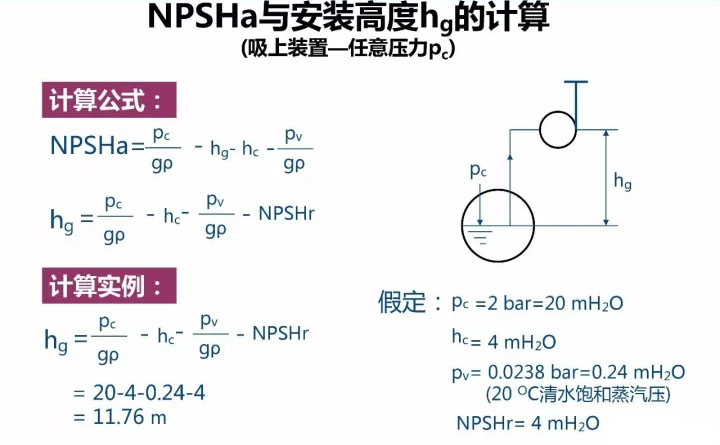

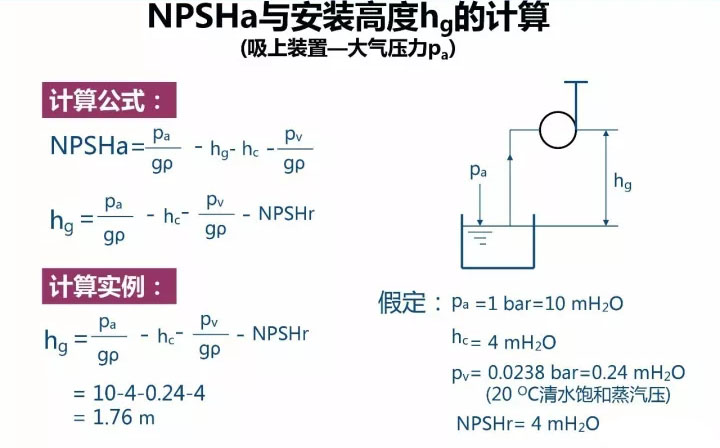

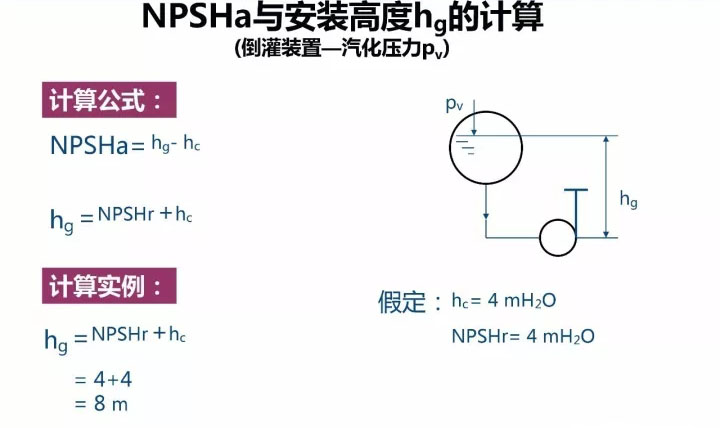

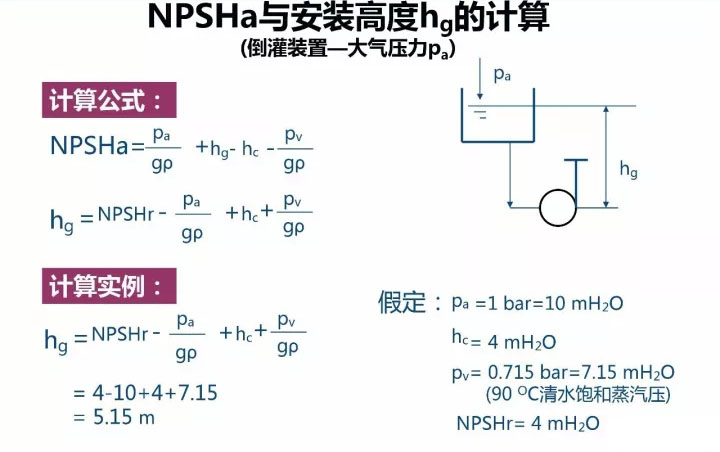

有的时候我们需要计算吸程,  吸程即为必需汽蚀余量Δ/h:即泵允许吸液体的真空度,亦即泵允许几何安装高度。单位用米。

吸程计算公式为 : 吸程=标准大气压(10.33米)-汽蚀余量-安全量(0.5米) 标准大气压能压管路真空高度10.33米。

例如:某泵气蚀余量为4.0米,求吸程Δh

解:Δh=10.33-4.0-0.5=5.83米
