自吸泵自吸原理

自吸泵和—般的离心泵不同。离心泵泵在工作前,泵体和进水管必须罐满水行成真空状态当叶轮快速转动时,叶片促使水很快旋转,旋转着的水在离心力的作用下从叶轮中飞去,泵的水被抛出后,叶轮的中心部分形成真空区域。水原的水在大气压力(或水压)的作用下通管网压到了进水管内。这样循环不已,就可以实现连续抽水。灌水使用之后的自吸是不需要灌引水的,这就是自吸泵的由来由于泵壳的特殊设计。其密封性能较般的离心泵高,且电机停运后泵壳里的水不会自动空,电机带动涡轮高速旋转,迅速使泵内形成负压(真空)。利用大气压将水压至泵壳,后离心扬程。所有的自吸泵产品吸程不会超过一个大气压。

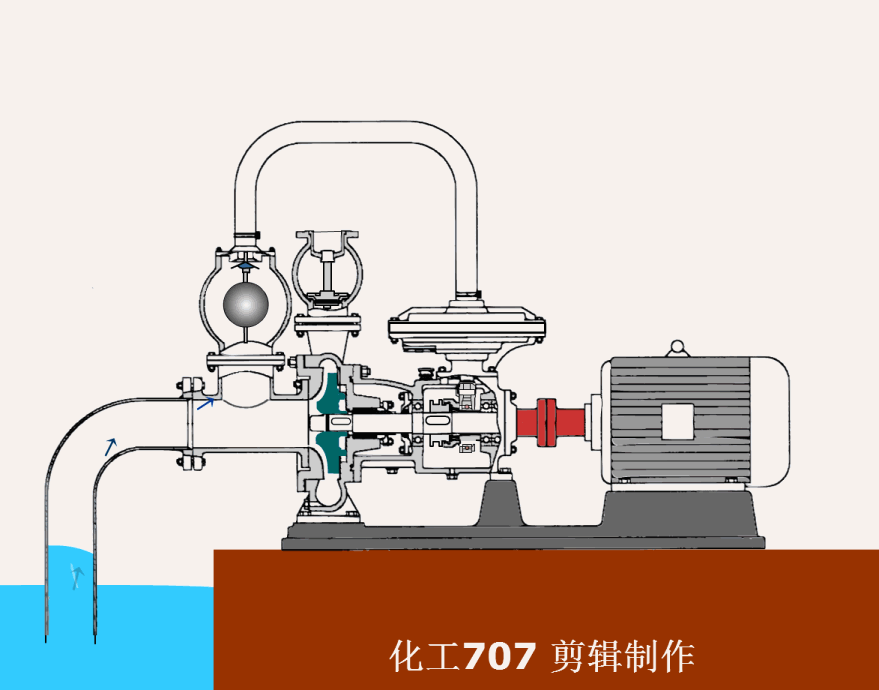

自吸泵工作原理动画

离心式自吸泵从工作原理上可分为内混合和外混合两种型式

内混式

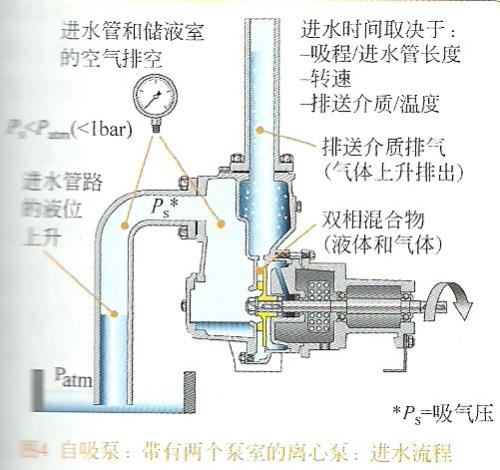

内混式是指在叶轮进口附近进行气液混合的,其原理如图所示。自吸泵启动前泵体内灌入适量的液体殳叶轮),回流阀打开,压入室与吸入室相通,叶轮旋转后,将吸入室和叶轮中的液体,经叶轮输送到庄岀室中去,叶轮进口处形减负压,吸入管路中的压力高于吸入室的压力,因而使吸入阀打开,吸入管路中的

气体经吸进入叶轮,压出室中的液体经回流室,又被吸到叶轮进口进行气液混合,叶轮并将气混合物输送到压入室中去,由于气液分离室容积足够大,使得流速降低,靠液体和气体比重的不同而体经压岀管路排岀,液体又经回流阓孔被吸进叶轮再与气体进行混合,依次循环,直至吸入管路内的气体被排净为止,这时自吸泵就完成了自吸过程而达到正常工作

混合是指在叶轮外缘进行气、液混合的,其工作原理如图所示。自吸泵启动前,泵体内灌入适量的液体当叶轮旋转后,将吸入室和叶轮中的液体经叶轮输送到压岀室中去,叶轮进口处形成负压,吸入阀打开吸入管路内的气体经吸λ室进入叶轮,在叶轮岀口处与随叶轮高速旋转的液体枏混合,由于叶轮的作用

使气液混合物经压岀室到容积足够大的气液分离室中去,由于流速降低,靠液体和气体的比重不同而进行分离,气体经压岀管路排岀,液体经外流道又回到叶轮外缘。依次循环,直至吸λ管路內的气体被排净为止,这时泵就完成了自吸过程而达到正常工作
