水泵配套阀门管路的内径外径通经关系总结

在给水泵配套连接阀门管路时很多施工方对于工程部报过来的数据有很多误解，对于外径内径通经的理解有误导致出现问题，在这里浙瓯泵阀的工程师对这些进行了总结区分，帮助大家更好的理解。

De、DN、D、d、Φ的含义

一、DN（Nominal Diameter）意思是管道的公称直径，是外径与内径的平均值。DN的值=De的值-0.5*管壁厚度。注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

二、De（External Diameter）意思是管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。

三、D一般指管道内径。

四、d一般指混凝土管内直径 。钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。

五、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如：Φ25×3，表示外径25mm，壁厚为3mm的管材。对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如Φ108×4，Φ可省略。中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示方法为管外径×壁厚。例如Φ60.5×3.8。

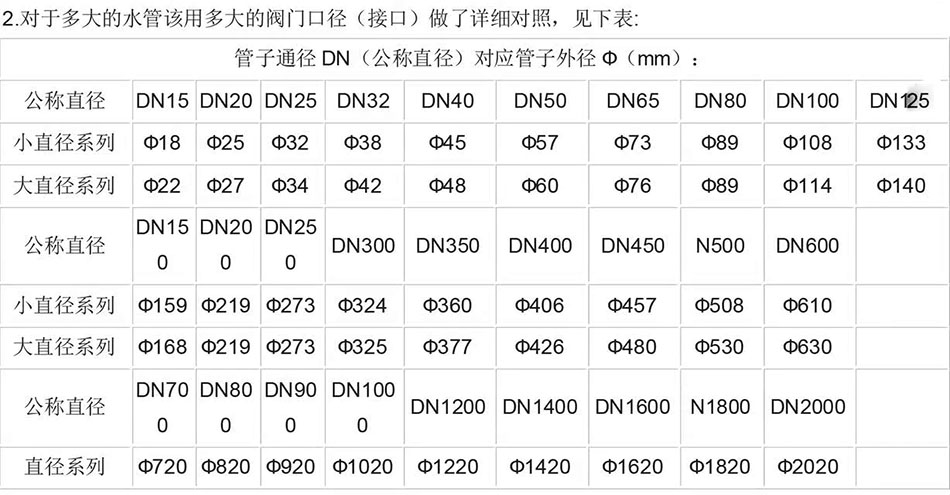

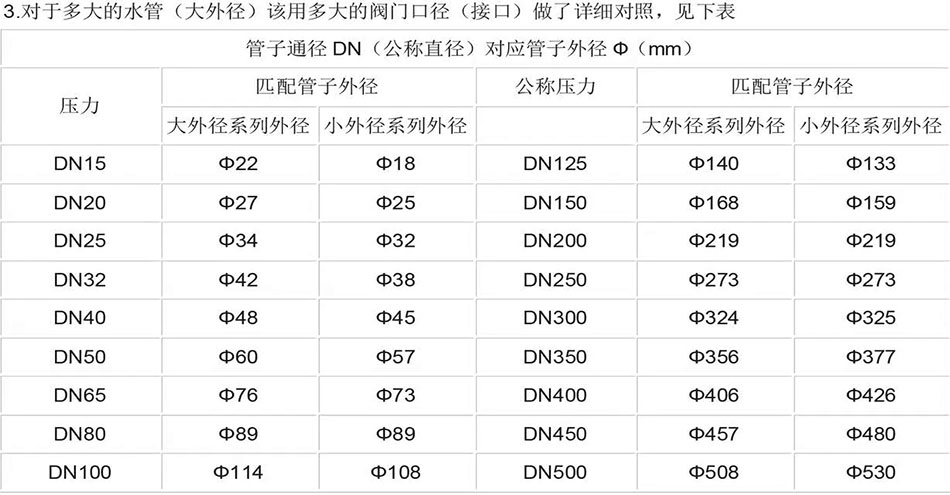

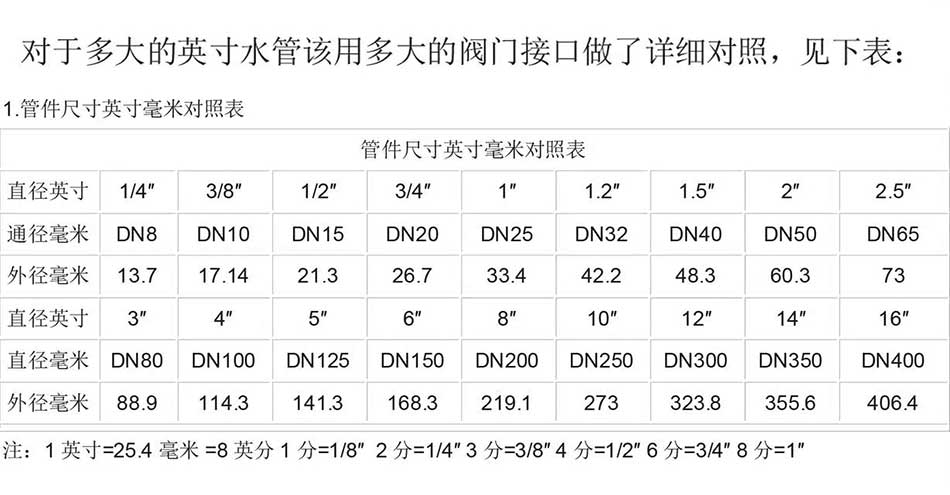

管径与阀门通径的英寸、DN、尺寸对照表

自己看一目了然，发客户看简单省事。

管径的表达方式

一、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）。

二、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如Φ108×4，ф可省略。

三、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。

四、塑料管材，管径宜按产品标准的方法表示。

五、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

其它说明

公称直径(nominal diameter)，又称平均外径(mean outside diameter)。为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。

因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。

一. 以公制(mm)为基准，称 DN (metric unit)

二. 以英制(inch)为基准，称NB(inch unit)

三. DN (nominal diameter) NB (nominal bore) OD (outside diameter)

四. 【例】 镀锌钢管DN50，sch 20 镀锌钢管NB2”，sch 20

注：管子表号(Sch．)并不是壁厚，是壁厚系列。实际的壁厚，同一管径，在不同的管子表号中其厚度各异。

1938年美国国家怔准协会ANSIB36.10(焊接和无缝钢管)标准所规定：管子表号(Sch．)是设计压力与设计温度下材料的许用应力的比值乘以1000，并经圆整后的数值。

ISO公制标示 ( ISO metric dimension size ) 以Da表示 PVC管，ABS管之管外径 。以De表示 PP管，PE管之管外径 。

例如：外径63mm的塑料管之公制标示 ( mm dimension size ) 为：Da63 ，是针对PVC管，ABS管而言的。

新型材料和塑料管用de，注意是小写的哦。

Dn主要用在铸铁管、镀锌钢管和钢塑复合管上。另外Dn100等同于de110，Dn150等同于de160的管径。
