磁力泵的种类介绍及选型

日期:2019-8-22 11:50:59

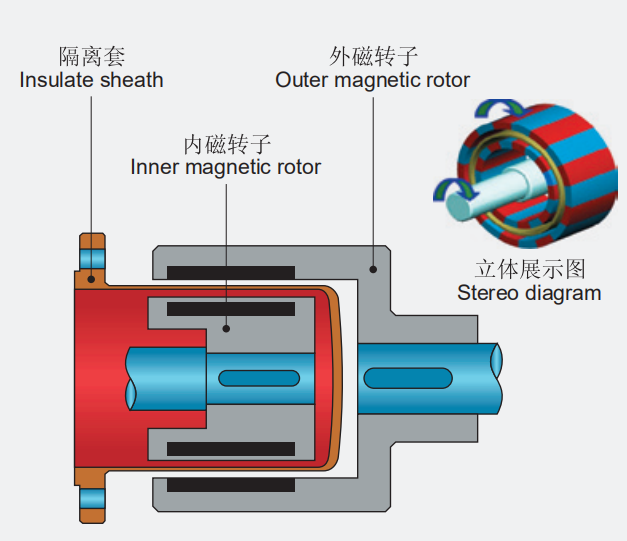

磁力泵(也称为磁力驱动泵)上海浙瓯泵阀制造有限公司生产的磁力泵主要由泵头、磁力传动器(磁缸)、电动机、底座等几部分零件组成。利用永磁联轴器的工作原理,无接触传递力矩的新泵型。外磁钢和电动机相联为主动件,内磁钢和叶轮联接为从动件,当电机启动后,通过磁力耦合驱动叶轮同步旋转,从而达到在密封的状态下输送液体之目的。泵的结构以静密封取代动密封,主、从动件之间装有静止隔离套,被输送介质封闭在隔离套内,因此彻底解决了机械密封一直解决不了的跑、冒、滴、漏之弊病。

按用途可分为2大类:

第一类不锈钢磁力泵:CQ不锈钢磁力泵CQB重型磁力泵CQB-G高温保温型磁力泵ZCQ自吸磁力泵CQG管道磁力泵CW磁力旋涡泵IHC耐磨磁力泵YCB磁力齿轮泵

第二类   塑料磁力泵:CQF塑料磁力泵CQB-F氟塑料磁力泵ZBF自吸塑料磁力泵ZMD氟塑料自吸磁力泵MP微型磁力泵


磁力泵采购前选型依据:

首先根据自己工程部提供的流量扬程等参数及实际的工况要求再结合各种磁力泵的结构材质及自身特点进行磁力泵的选型:

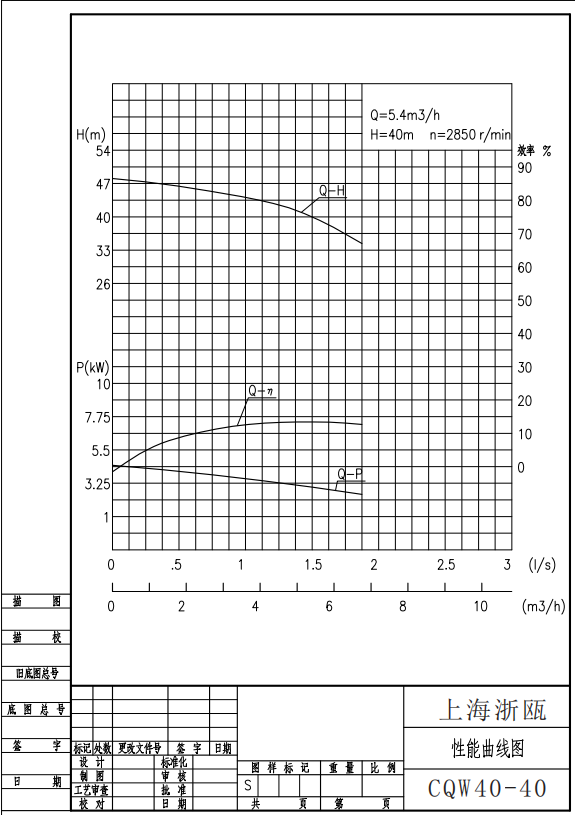

1.使所选泵的型式和性能符合装置流量、扬程、压力、温度等工艺参数的要求,最重要的是确定电压,最高扬程,以及在扬程多高的时候达到多少流量。详情请参考扬程-流量曲线图。

⒉必须满足介质特性的要求

对输送易燃、易爆有毒或贵重介质的泵,要求轴封可靠或采用无泄漏泵,如磁力驱动泵(无轴封,采用隔离式磁力间接驱动)。

对输送腐蚀性介质的泵,要求对流部件采用耐腐蚀性材料,如氟塑料耐腐蚀泵。

对输送含固体颗粒介质的泵,要求对流部件采用耐磨材料,必要时轴封用采用清洁液体冲洗。

3.机械方面要求可靠性高、噪声低、振动小。

4.正确计算泵采购的投入成本,对泵生产厂家进行考察,要求其设备质量好,售后服务好,备件能及时供应。


各种磁力泵的特点介绍:

CQ不锈钢磁力泵

CQ型泵具有结构简单、外型美观、体积小、噪音低、运转可靠、使用维修方便等优点。磁传动部分采用铁氧体为主要材料,过流部分采用不锈钢,是目前应用最广泛的无泄漏磁力传动离心泵

CQB重型磁力泵



CQB重型磁力泵过流部份采用全不锈钢材料,对有杋酸,有杋化合物,碱、中性溶液和多种气体都有良奷的耐腐性,双螺旋槽碳石墨轴承和硬质合金轴套的磨合,具有较强的耐磨性,保证了产品的寿命,是无泄漏输送腐蚀性介质的理想泵。

CQB-G高温保温磁力泵

CQB-G型高温保温c磁力泵采用多重循环冷却结构,保证了原动力和磁传动的可靠性和稳定性,同时采用柱销联轴器减少了泵的噪音和震动,便拆式和柱销联轴器同时使用,使泵的结构増长,更有利于泵的散热。同时,也十分方便用户的维修或更换零件,在泵的外转子部分还设计了散热风叶,确保磁钢的稳定性。本系列泵适用于输送高温介质,温度≤300℃


ZCQ自吸磁力泵

ZCQ自吸磁力泵顾名思义,就是泵启动前只需在泵腔内注水,经短时间运转,靠泵本身的作用,把水吸上来,投入正常运转。ZCQ自吸式磁力泵不但具有自吸功能,而且为磁力驱动结构,具有全密封、耐腐蚀、无泄漏的特点,是自动化远距离控制和流动使用的理想泵。

CQG管道磁力泵

CQG型是在ISG型立式管道泵的基础上设计而成的新型立式结构磁力泵,它秉ISG泵的优点,又与磁力传动的完美结合,达到了无泄漏输送液体的要求。可直接安装在管道的任何部位,对管道中的介质进行加压,可直接替换原来的lSG泵,安装尺寸与lSG泵完全

相同,方便用户更换。

CW磁力旋涡泵

CW型磁力传动旋涡泵同时具有磁力泵和旋涡泵的特点。磁力旋涡泵属于新一代旋涡泵,结枃简单、体积小、重量轻。主要用于化工、医药等工业流程中输送小流量、高扬程的场合更能发挥其独特的作用。

IHC耐磨磁力泵

IHC耐磨磁力泵过流部份采用不锈钢材料,对有机酸,有机化合物,碱、中性溶液和多种气体都有良好的耐腐性,双螺旋槽碳石墨轴承和硬质合金轴套的磨合,具有较强的耐磨性,保证了产品的寿命,是无泄漏输送腐蚀性介质的理想泵。

YCB

YCB磁力驱动圆弧齿轮泵适用于石化行业工艺流程中输送不含固体颗粒和纤维,温度不高于250℃,粘度为5~1500cst的有润滑性的流体。对于有腐蚀性或对卫生要求比较高的场合可以选用不锈钢材质的泵。该型泵齿轮的啮合为一点连续接触的滚动式啮合,无流量脉动,运转平稳,振动小,噪声低。该产品广泛应用于造船、电力、冶金、粮油、食品、石油、化工等各行业。

CQF塑料磁力泵

CQF型产品以增强聚丙烯为主要材料,泵的过流零部件均为注塑成型,能耐大多数的有机和无机酸、碱和盐类溶液,也适于在室外大气中暴露,对应力腐蚀破裂的抗蚀性良好。

CQB-F氟塑料磁力泵

CQB-F型衬氟磁力泵的过流部件均采用“聚偏二氟塑料合金(PVDF和超高分子量聚乙烯( UHMWP日”制造。在常温下,PVDF卤素、卤代烃、强氧化剂、沸酸、碱等多种有机溶剂都有良好耐蚀性; UHMWPE对非氧化性酸(稀硫酸、硝酸及浓度较大的盐酸、磷酸、氢氟酸、甲酸、乙酸)、氨和胺及各种碱、盐溶液都有良好的耐蚀性,两种材料都不耐强氧化性酸的腐蚀。氟合金泵的外壳为金属材料,有足够的强度承受管道以及外界的机械冲击。传动功率3kW以下的采用全氟结构。

ZBF塑料自吸磁力泵

ZBF型产品符合JB丌7742-1995《小型磁力传动离心泵》标准,为全国磁力泵联合设计的优化产品。结合国外的先进技术,釆用外混式结构的自吸塑料磁力泵。该泵以增强聚丙烯为主要材料,自吸时间短、寿命长,是自动化远程控制和流动输送强腐蚀液体的无泄漏泵。

ZMD氟塑料自吸磁力泵

集氟塑料磁力泵的优点于一身,而且大的功能是可以自吸、无泄漏,这是以往的所有氟塑料磁力泵不能达到的,因此,该系列泵一推出就受到了广大用户的欢迎。该系列泵可广泛适用于化工、有色金属冶炼、农药、制酸制碱、造纸、酸洗工艺、稀土分离、电镀、电子、化成箔、卸酸碱等行业或工作流程,是目前磁力泵品种中结构新颖的产品之一,且高效节能、安全实用。 该泵的适用温度:-20°C-100°C。


MP微型磁力泵适用于所有含酸碱成分清洁化学药水的抽送、循环等,广泛应用于电镀、电子、化工、皮革、染整废水、废气等行业。MP系列为大功率磁力泵,功率在0.5HP-5HP之间。


以上这些是上海浙瓯泵阀制造有限公司公司的磁力泵产品大全,里面包含了各类磁力泵,磁力泵是将永磁联轴的工作原理应用于离心泵的新产品,设计合理,工艺先进,具有全密封,无泄漏,耐腐蚀等特点。所以在各大化工医药行业上广受欢迎。
