旋转喷射泵和漩涡泵的区别

旋涡泵和旋转喷射泵，都是应用在小流量高扬程的情况下。这两种泵一般都是输送干净的介质，旋壳泵是怕颗粒堵塞皮托管，旋涡泵是怕磨损。旋壳泵的效率能稍高一些。

旋涡泵

旋涡泵就是靠旋转叶轮对液体的作用力，在液体运动方向上给液体以冲量来传递动能以实现输送液体 。

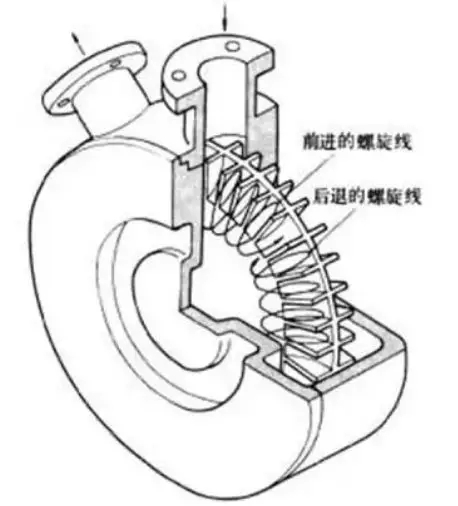

旋涡泵即因液体的这种旋涡运动而得名。液体能连续多次进入叶片之间获取能量，直到最后从排出口排出。旋涡泵的工作有些像多级离心泵，但旋涡泵没有像离心泵蜗壳或导叶那样的能量转换装置。

旋涡泵主要是通过多次连续作功的方式把能量传递给液体，所以能产生较高的压力。在能量传递过程中，由于液体的多次撞击，能量损失较大，泵的效率较低。

旋转喷射泵（又名皮托管泵）

结构：

它由主轴、主轴箱、滚动轴承及过流部件吸入室（泵进、出口法兰）、叶轮、集流管和转子腔组成，在叶轮入口与吸入室之间设有机械密封。

原理：

主轴驱动转子腔旋转，中间的集流管静止不动。在集流管的顶端，沿转子腔的切线方向有一开口，即集流管入口。

如下图所示，箭头标明了泵内流体的运动方向，流体经吸入室流入随转子腔旋转的叶轮进入转子腔，再进入集流管入口，集流管收集转子腔中的高动能液体，将液体动能转换为压能输出 。子腔中的高动能液体，将液体动能转换为压能输出 。
