排污泵的结构分析

排污泵的结构及详细介绍

       随着社会的进步,人生活水平的不断提高和环保意识的加强,排污泵已被人们熟悉,应用范围也变得越来越宽广。排污泵具有多种形式:如泥浆泵、潜水泵又分潜水式和干式,目前最常的潜水式为QW潜水污水泵,最常见的干式污水泵如PWZ卧式污水泵和LW立式污水泵二种。主要用于输送城市污水,粪便或液体中含有纤维故该种泵流道易于堵塞,泵一旦被堵塞会使泵不能正常工作,甚至烧毁电机,从而造成排污不畅。给城市生活和环保带来严重的影响。因此抗堵性和可靠性是污水泵优劣的重要因素。

泥浆泵的结构

      泥浆泵是立式单级单吸离心泵结构,该系列泵为半开式叶轮,在前盖上装有能粉碎纤维杂草的杋械破碎刀,工作中回流搅拌,机械破碎,防止堵塞。

     主要用于环保、市政工程、火力发电厂、煤气焦化厂、炼油厂、炼钢厂、釆矿、造纸业、氯碱厂、食品厂、油改煤项目,甲醇,等行业抽吸浓液、稠油、油渣、污浊液、泥浆、灰浆、流砂及城市排污沟道的流动污泥,以及含有泥砂渣物的流体和有腐蚀性液体。还可以抽吸各种人畜粪便污水的大中沼气池,沼气工程时出料使用。

污水泵的结构

     和其它泵一样,叶轮、压水室、是污水泵的两大核心部件。其性能的优劣,也就代表泵性能的优劣,污水泵的抗堵塞性能,效率的高低,以及汽蚀性能,抗磨蚀性能主要是由叶泵和压水室两大部件来保证。下面分别作一介绍

叶轮结构型式

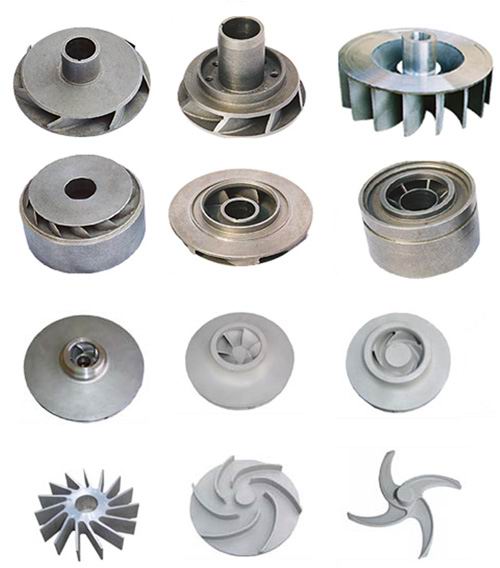

叶轮的结构分为四大类:叶片式(开式、闭式)、旋流式、流道式、(包括单流道和双流道)螺旋离心式四种。

1.开式半开式叶轮

制造方便,当叶轮内造成堵塞时,可以很容易的清理及维修,但在长期运行中,在颗粒的磨蚀下会使叶片与压水室内侧壁的间隙加大,从而使效率降低。并且间隙的加大会破坏叶片上的压差分布。不仅产生大量的旋涡损失,而且会使泵的轴向力加大,同时,由于间隙加大流道中液体的流态的稳定性受到破坏,使泵产生振动,该种型式叶轮不易于输送含大颗粒和长纤维的介质,从性能上讲,该型式叶轮效率低,最高效率约相当于普通闭式叶轮的92%左右,扬程曲线比较平坦。

2、旋流式叶轮

采用该型式叶轮的泵,由于叶轮部分或全部缩离压水室流道。所以无堵塞性能好,过颗粒能力和长纤维的通过能力较强。颗粒在压水室内流动靠叶轮旋转产生的涡流的推动下运动,悬浮性颗粒本身不产生能量,只是在流道内和液体交换能量。在流动过程中,悬浮性颗粒或长纤维不与叶片接触,叶片多磨损的情况较轻,不存在间隙因磨蚀而加大的情况,在长期运行中不会造成效率严重下降的问题,采用该型式叶轮的泵适合于抽送含有大颗粒和长纤维的介质。从性能上讲,该叶轮效率较低,仅相当于普通闭式叶轮的70%左右,扬程曲线比较平坦。

3、闭式叶轮:

该型式的叶轮正常效率较高。且在长期运行中情况比较稳定,采用该型式叶轮的泵轴向力较小,且可以在前后盖板上设置副叶片。前盖板上的副叶片可以减少叶轮进口的旋涡损失和颗粒对密封环的磨损。后盖板上的副叶片不仅起平衡轴向力的作用,而且可以防止悬浮性颗粒进入杋械密封腔对杋械密封起保护作用。但该型式叶轮的无堵性差,易于缠绕,不宜于抽送含大颗粒(长纤维)等末经处理的污水介质。

4、流道式叶轮:

该种叶轮属于无叶片的叶轮,叶轮流道是一个从进口到出口的个弯曲的流道。所以适宜于抽送含有大颗粒和长纤维的介质。抗堵性从性能上讲,该型式叶轮效率高和普通闭式叶轮相差不大,但用该型式叶轮泵扬程曲线较为陡降。功率曲线比较平稳,不易产生超功率的问题,但该型叶轮的汽蚀性能不如普通闭式叶轮,尤其适宜用在有压进口的泵上。

螺旋离心式叶轮:

该型叶轮的叶片为扭曲的螺旋叶片,在锥形轮毂体上从吸入口沿轴向延伸。该型叶轮的泵兼具有容积泵和离心泵的作用,悬浮性颗粒在叶片中流过时,不撞击泵内任何部位,故无损性好。对输送物的破坏性小。由于螺旋的推进作用,悬浮颗粒的通过性强,所以采用该型式叶轮的泵适宜于抽送含有大颗粒和长纤维的介质,以及高浓度的介质。在对输送介质的破坏有严格要求的场合下具有明显的特点。
