自吸泵的结构分析

日期:2019/8/25 11:53:40

自吸泵结构组成及运行原理

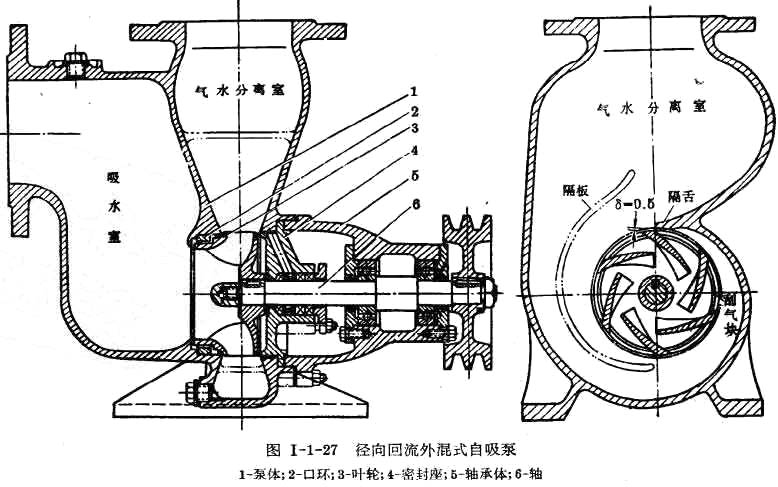

       自吸泵均采用轴向回液的泵体结构。自吸泵泵体山吸入室、储液室、涡卷室、回液孔、气液分离室等组成,泵正常起动后,叶轮将吸入室所存的液体及吸入管路中的空气一起吸入,并在叶轮内得以完全混合,在离心力的作用,液体夹带着气体向涡卷室外缘流动,在叶轮的外缘上形

成有一定厚度的白色泡沬带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时,山于流速突然降低,较轻的气体从混合气液屮被分离出来,气体通过泵体吐口继续上升排出。脱气后的液体回到储液室,并山回流孔冉次进入叶轮,与叶轮内部从吸入管路屮吸入的气体冉

次混合,在高速旋转的叶轮作用下,又流向叶轮外缘。随着这个过程周而复始的进行下去,吸入管路中的空气不断减少,直到吸尽气体,完成自吸过程,泵便投入正常作业。

       在一些自吸泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70度时,可在冷却室处通过任意一只冷却液管接头,注入冷却液循环冷却。泵内部防止液体山高压区向低压区泄漏的密封机构是前后密封环,前密封环装在泵体上,后密封环装在轴承体上,当自吸泵经长期

运转密封环黁损到一定程度,并影响到泵的效率和自吸性能时,应给予更换。

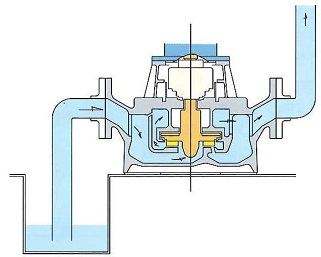

          立式自吸泵结构:其工作原理是:在水泵运转前,在泵腔内存有一定量的水。泵起动后由于叶轮的旋转作用.使吸水管路的空气和水充分混合,并被排到气水分离室。气水分离室上部的气体逸出,下部的水返回叶轮,重新和吸入管路的剩余气体混合,直到把泵及进水管路内的气体全部排尽,完成自吸,使水泵进入正常工作状态。

性能特点有

1、采用气液外混式设计原理,水泵结构更加完善

2、优化水力模型,提高自吸能力和综合性能。

3、采用动力密封结构,取消传统的机械或填料密封真正做到无密封自吸。

4、可根据介质的品种选取相应材料制作自吸泵。

5、结构简单,体积小,重量轻,安装维修方便

6、无泄漏,高吸程,易维护,可替代液下泵、长轴泵、潜水泵输送低位介质。
