计量泵的种类介绍及选型

计量泵又称比例泵，是求送液量改变时，可以方便而准确地借助调节偏心轮的偏心距离,来改变栓塞的冲程而实现。

定义

计量泵（Metering pump）也称定量泵或比例泵  。计量泵是一种可以满足各种严格的工艺流程需要，流量可以在0-100%范围内无级调节，用来输送液体（特别是腐蚀性液体）一种特殊容积泵。

计量泵是流体输送机械的一种,其突出特点是可以保持与排出压力无关的恒定流量。使用计量泵可以同时完成输送、计量和调节的功能,从而简化生产工艺流程。使用多台计量泵,可以将几种介质按准确比例输入工艺流程中进行混合。由于其自身的突出,计量泵如今已被广泛地应用于石油化工、制药、食品等各工业领域中。

分类

⒈ 根据过流部分分类

柱塞、活塞式　机械隔膜式      液压隔膜式

⒉ 根据驱动方式

电机驱动    电磁驱动

泵的结构

该泵的由电机、传动箱、缸体等三部分组成。

传动箱部件是由涡轮蜗杆机构、行程调节机构和曲柄连杆机构组成；通过旋转调节手轮来实行高调节行程，从而改变移动轴的偏心距来达到改变柱塞（活塞）行程的目的。

缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填料密封件组成。

工作原理

电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动弓型连杆的滑动调节座内作往复运动。当柱塞向后死点移时，泵腔内逐渐形成真空，吸入阀打开，吸入液体；当柱塞向前死点移动时，此时吸入阀关闭，排出阀打开，液体在柱塞向进一步运动时排出。在泵的往复循环工作形成连续有压力、定量的排放液体。

流量调节

泵的流量调节是靠旋转调节手轮，带动调节螺杆转动，从而改变弓型连杆间的间距，改变柱塞（活塞）在泵腔内移动行程来决定流量的大小。调节手轮的刻度决定柱塞行程，精确率为95%。

泵的特点

⒈该泵性能优越，其中隔膜式计量泵绝对不泄露，安全性能高，计量输送精确，流量可以从零到最大定额值范围能任意调节，压力可从常压到最大允许范围内任意选择。

⒉调节直观清晰，工作平稳、无噪声、体积小、重量轻、维护方便，可并联使用。

⒊该泵品种多、性能全、适用输送-30度到450度，粘度为0-800mm/s，最高排出压力可达64Mpa，流量范围在0.1-20000L/h，计量精度在±1%以内。

⒋根据工艺要求该泵可以手动调节和变频调节流量，亦可实现遥控和计算机自动控制。

1.机械隔膜计量泵：

隔膜式计量泵利用特殊设计加工的柔性隔膜取代活塞，在驱动机构作用下实现往复运动，完成吸入、排出过程。电动隔膜泵由于隔膜的隔离作用，在结构上真正实现了被计量流体与驱动润滑机构之间的隔离。高科技的结构设计和新型材料的选用已经大大提高了隔膜的使用寿命，加上复合材料优异的耐腐蚀特性，隔膜式计量泵目前已经成为流体计量应用中的主力泵型。

机械隔膜式计量泵主要是往复式计量泵、按泵的缸数可分为单缸、双缸、三缸等多种类型。

2.柱塞式计量泵：

柱塞计量泵通过柱塞的往复运动直接将工作介质吸入和排出。由于柱塞和密封都接触介质的情况下，选择合适的柱塞材质和密封形式可保证泵在运转过程中具有理想的性能。柱塞计量泵包括有阀泵和无阀泵两种。柱塞式计量泵因其结构简单和耐高温高压等优点而被广泛应用于石油化工领域。柱塞材质有不锈钢、氧化陶瓷，氧化陶瓷具有耐腐蚀和硬度高耐磨的特点。

针对高粘度介质在高压力工况下普通柱塞泵的不足，一种无阀旋转柱塞式计量泵受到愈来愈多的重视，被广泛应用于糖浆、巧克力和石油添加剂等高粘度介质的计量添加。因被计量介质和泵内润滑剂之间无法实现完全隔离这一结构性缺点，柱塞式计量泵在高防污染要求流体计量应用中受到诸多限制。柱塞计量泵用来向加压或常压容器及管道内精确定量输送不含固体颗粒的液体。不同型号的柱塞计量泵均可根据用要求装配变频电机（能接收4-20mA电流信号）或防爆电机。柱塞泵头结构简单、经济、计量精度高，需要选择和维护好密封。柱塞和密封之间横向自动对中确保二者之间磨损小。

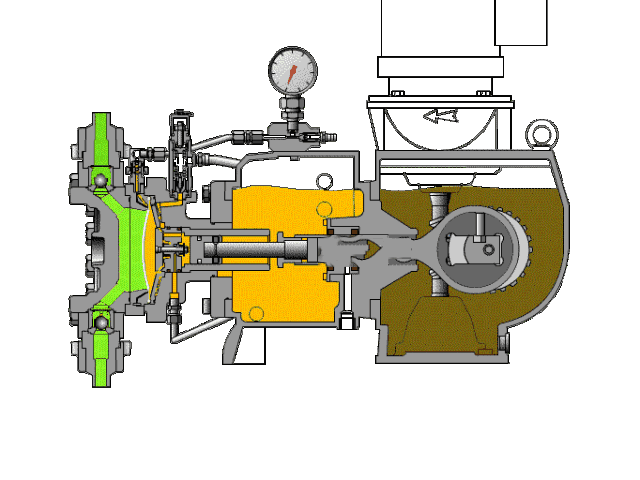

3.液压隔膜计量泵：

液压隔膜计量泵也叫柱塞隔膜计量泵的一种，是结合柱塞式计量泵和隔膜式计量泵的特点而设计的一种计量泵。该计量泵与被计量介质介质接触部分为隔膜，而驱动部分为液压柱塞。由于隔膜根据被计量介质的不同可选用不同的材质，如海波隆（CSM）、氟化橡胶（FPM）、泰氟隆（PTFE）等，而液压驱动可实现高压计量的需要，所以柱塞隔膜计量泵的使用领域和工矿压力大大提高。

柱塞式计量泵

1、价格较低

2、流量可达76米3/时，流量在百分之十到百分之百的范围内，计量精度可达±百分之一，压力最大可达350兆帕。出口压力变化时，流量几乎不变。

3、能输送高粘度介质，不适于输送腐蚀性浆料及危险性化学品。

4、轴封为填料密封，有泄漏，需周期性调节填料。填料与柱塞易磨损，需对填料环作压力冲洗和排放。

5、无安全泄放装置。

机械隔膜

1、价格较低。

2、无动密封，无泄漏。

3、能输送高粘度介质，磨蚀性浆料和危险性化学品。

4、隔膜承受高应力，隔膜寿命较低。

5、出口压力2兆帕以下，流量适用范围较小；计量精度为±百分之五，当压力从最小到最大时，流量变化可达百分之十。

6、无安全泄放装置。

液压隔膜

1、无动密封，无泄漏，有安全泄放装置，维护简单。

2、压力可达35兆帕；流量在10︰1范围内，计量精度可达±百分之一；压力每升高6.9兆帕，流量下降百分之五到百分之十。

3、价格较高。

4、适用于中等粘度的介质。
