离心泵真空引水装置的工作原理

日期:2021/4/8 11:06:44

一、离心泵真空引水装置的工作原理

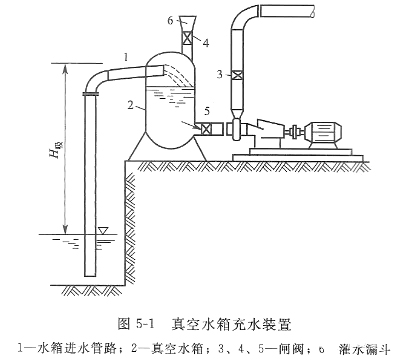

真空引水装置如图5—1所示,是通过进水管路先把水吸入密闭水箱中,水泵从水箱中吸水,使水箱中产生一定的真空值,在此真空值的作用下,水从进水池经进水管路进入水泵真空引水装置。

用水泵真空引水装置充水时,首先打开闸阀3、4、5,从漏斗6向水箱2中灌水至水箱进水管路下缘齐平后,关闭闸阀3和4,即可启动水泵。水泵启动后,打开闸阀3,水箱中水位下降,齐平后,关闭闸阀3和4,即可启动水泵。水泵启动后,打开闸阀3上部形成一定的真空值,进水池中的水沿水箱进水管路不断进入水箱过程。

二、水泵真空引水装置图片及水泵真空引水装置结构图

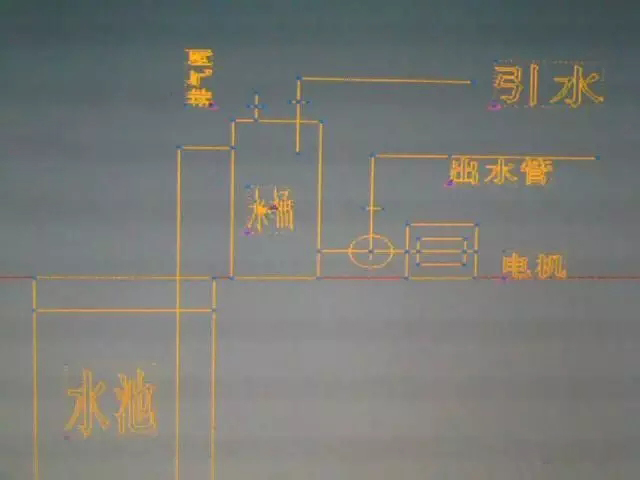

(1)真空引水想结构图

(2)真空引水装置结构图

三、水泵真空引水装置的设计

真空引水水箱容积Vw的计算式为

式中Vw一一水箱的容积,m;

V,——水箱进水管路在进水池最低水位以上的容积,m3;

Kv—一容积系数,随设备及安装条件而定,一般取1.3左右;

Kl一一吸程变化系数;

H吸一一进水池最低水位至水箱进水管路出口上缘的垂直距离,m。

水箱一一般为圆筒形,其高度一般为直径的2倍。水箱用厚度不小于3~5mm的钢板焊制。水箱应靠近水泵,底部应略低于水泵轴线,以减少水泵吸水管路的长度,并增加水箱的有效容积。真空水箱充水的优点是水泵经常处于充水状态,可随时启动,水箱制作简单,投资少;缺点是水头损失有所增加。口径小于200mm的立式离心泵均可采用。

如果觉得配置真空引水装置比较麻烦可以选择各类自吸泵产品,而且还可以选择在自吸泵基础上随机一体配套真空装置的真空辅助自吸泵。

如果想选用柴油机驱动的水泵而又想具有真空自吸能力建议选用柴油机自吸泵更为合适。
