计量泵的工作原理

计量泵工作原理及使用说明
机械部分工作原理

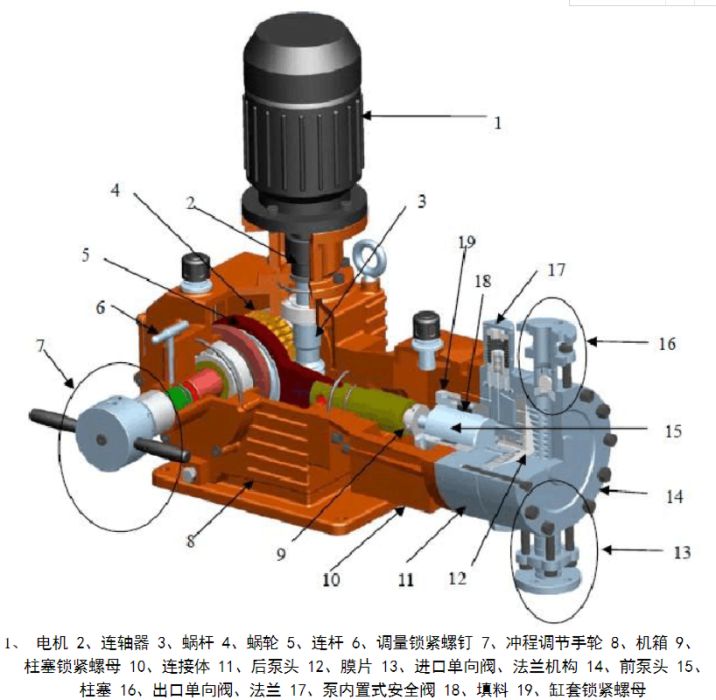

液压隔膜系列计量泵基本组成如图所示

输出流量取决于驱动端的冲程速度、泵头尺寸和沖程长度,无论泵在运行或停止状态均可通过调量手轮改变冲程长度。驱动端根据偏心机构工作

原理,电机通过蜗杄蜗轮,带动主轴,与主轴相联的偏心机构将蜗轮的旋转运动转换成滑杆的往复运动,当冲程为“0”时主轴的轴线与偏心轮轴线

对齐,柱塞不做往复运动。当冲程在0^100%时,偏心机构与主轴轴线之间产生偏心距,导致柱塞产生直线运动。

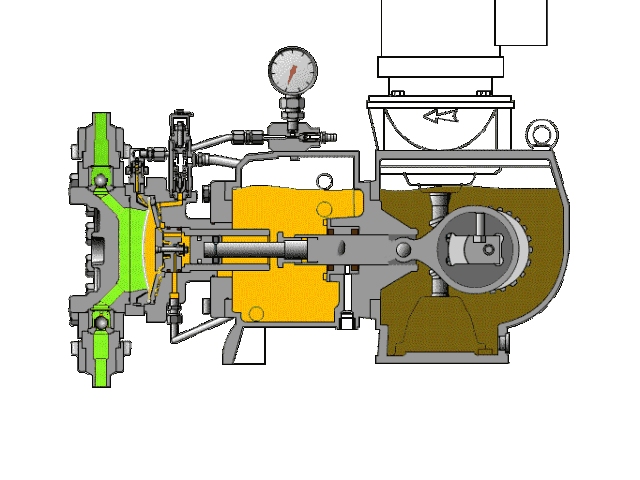

液压部分工作原理

吸入冲程:当连杆通过滑杄带动柱塞往后运动时,缸套内容积増加,产生负压,膜片向后运动,膜片与前泵头之间容积也随之增大,吸入管路的

单向阀“打开”,进口管路中的介质进入泵头R腔内,当吸入冲程结束,膜片运动瞬间停止,泵头内压力与进口管内压力平衡,进口单向阀复位。

排岀冲程:当连杄通过滑杄带动柱塞往前运动时,柱塞通过液压油推动膜片向前运动,泵头内压力立刻升高,当泵头压力高于出口压力时“打开”

出口单向阀,泵头内的介质进入排出管路,当排出沖程结束时,膜片运动再次瞬间停止,泵头内的压力与出口压力相等,出口单向阀复位,然后进

入下一个循环。

计量泵主要是由动力驱动、流体输送和调节控制这三大部分组成,动力驱动装置经由机楲联杆系统带动流体输送隔膜(活塞)实现往复运动。根据过流部分可以分为柱塞式、活塞式、杋械隔膜弌、液压隔膜

式四种类型。根据其驱动方式可以分为电机驱动式、电磁驱动式、气动式三种类型。根据其工作方式可以分为往复式、回转式、齿轮式三种类型。其他分类还有电控型、气控型、保温型、加热型、高黏度型等

计量泵结构及工作原理:计量泵由传动机座部件、泵头部件、电机三部份组成。传动机座部件由电机带动蜗杆旋转,通过蜗轮、下套筒,将动力传递给N形轴。N形轴与偏心块带动曲柄连杄机构和十字头

驱动柱塞作往复运动:通过N形轴和行程调节机枃调节回转偏心来调节柱塞的行程,从而调节流量大小;随着柱塞在液缸内的往复运动,吸、排阀组交替地启闭,液体被不断吸入和排出液力端;泵在吸入行程

中,泵头液腔体中形成负压,使吸入阀打开,液体流入缸腔;在排出行程中,柱塞的移动在液体上增加了压力,使排出阀打开将液体排出。

计量泵主要由动力驱动、流体输送和调节控制三部分组成。动力驱动装置经由杋械联杆系统带动流体

输送隔膜实现往复运动:

隔膜(活塞)于冲程的前半周将被输送流体吸入并于后半周将流体排岀泵头;所以,改变冲程的往复运动频率或每一次往复运动的冲程长度即可达至调节流体输送量之目的。精密的加工精度保证了每次泵岀量进

而实现被输送介质的精密计量。因其动力驱动和流体输送方式的不同,计量泵可以大致划分成柱塞式和隔

膜式两大种类

现在,精密计量泵技术已经非常成熱,其流体计量输送能力最大可达0-10000o,工作压力最高达4000bar,工作范围覆盖了工业生产所有领域的要求。计量泵的研发已经超越了其传统意义上单纯追求容

量和材质的范畴,转而面向高精度,多功能和智能化的发展方向,这一趋势已经成为世界主要计量泵生商的共识

计量泵的控制方式:计量泵每一次的流体泵出量决定了其计量容量。在一定的有效隔膜面积下,泵的输出流体的体积流量正比与冲程长度Ⅰ和冲程频率F:∝A**。在计量介质和工作压力确定情况下,

通过调节冲程长度L和冲程频率F即可实现对计量泵输出的双维调节。计量泵的控制方式有四种是常规模拟/开关信号调节方式,过程控制应用中广泛采用04-20mA模拟电流信号作为传感器

控制器和执行机构间信号交换的标准,具有外控功能的计量泵亦主要采用这种方式,实现对冲程频率和冲程频率的外部调节

是基地式控制方式,在某些特殊场合,如p值调节,计量泵作为执行器,在调节器的控制下添加酸或碱。为简化系统配置和提髙可靠性,以微处理器为核心的嵌λ式控制系统被直接集成到计量泵內

如此只需外接一支pH传感器,即可构成完整的调节系统。这种基地式智能计量泵概念也适用于控制其它工艺参数,如氧化还原电位(ORP)和余氯浓度调节等应用场合

是设定程序式控制,由于内部集成了微处理计算机,一些计量泵产品的调控性能和操作性能得到了充分提升,在跟随外部控制命令实现实时计量流量调节之外,还具有定量添加,时间序列触发程序式

添加,事件序列触发程序式添加,时间一事件混合触发程序式添加和自动校正等多种工作模式,并可以提供以泵出流体总量,剩余冲程次数和待输送流体容量,设定冲程长度和其它相关的计量泵工作参数等有用信息

现场总线 ProFibus控制方式,在石油化工等大规模高自动化成度的应用场合,利用数字通讯协议进行自动化设备之间数据的髙速传输进而组成网络式控制系统,容量大,可靠性高,已成为发展的主流

现在,成熱的动力驱动方式和液体输送端(泵头)材料技术使得新型计量泵几乎可以完成输送任何常规和特殊介质的要求,其工作压力和容量亦能满足工业生产的绝大多数要求。经过超过半个世纪的实践应

用和技术改进,现在计量泵有超好的优越性,其中隔膜式计量泵绝对不会有泄漏现象,其安全性能极高,计量输送精确,流量可调节。调节直观清晰、工作平稳、无噪声、体积小重量轻、维护方便,可并联使用。
