QSP喷泉专用泵介绍

QSP喷泉泵特点：

喷泉潜水泵是我公司开发研制的喷泉专用水泵。该泵电机材料采用优质DR470冷轧矽钢片,增加电机绕组的匝数及潜水线的线径,电缆线用三相四芯线HS型喷泉专用电缆

线,叶轮增加了防松动装置,电机为自循环充水式冷却,电机内腔采用进口防锈磁漆,滤网护罩采用全不锈钢材料,提高了水下电机耐腐蚀性,通过以上结构改进使潜水泵更适用喷泉工程频繁起动要

求。该产品具有体积小、重量轻、移动方便、操作维修保养容易,使用安全可靠。

QSP喷泉泵使用条件：

1.电源频率50HZ,电压380v(三相)或220v(单相)。

2工作介质为无腐蚀性清水,含固体杂质体积不超过0.1%粒度不大于0.2mm,水中PH值为6.5-8.5,水温不超过+40℃。

3.电泵应在额定扬程,适当流量的范围内使用,规定数值为0.7-1.2倍。

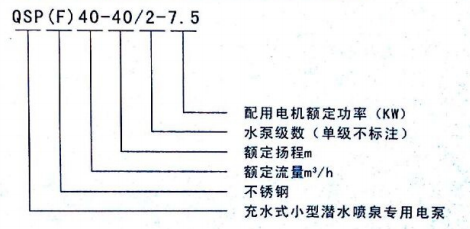

型号意义说明：

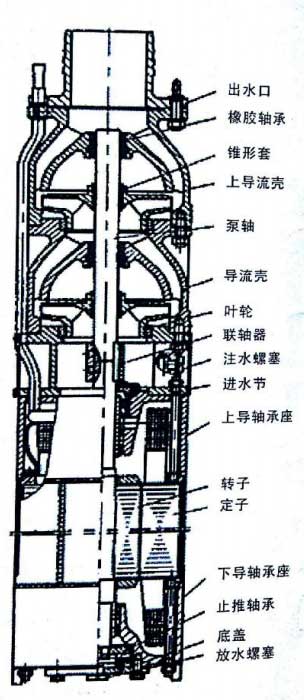

结构原理简图照片:

潜水电泵可分为水泵和电机两大部分

1、电机由定子转子,机壳和上下轴承座五大部分组成。定子绕组采用了耐水电磁线,上下轴承座各具有一个轴承室,轴承用骨架油封封闭在轴承室内并填充了适当的耐水润滑脂。

2、定转子表面和其它非配合表面部分别涂覆了特殊的优质耐水材料

3、该泵采用自动进水结构,在机壳两侧,分别制作进水孔结构,装有铜质过滤网,防止杂物进入机内。

4、水泵由叶轮,导叶体和进水节组成,装在电机的上部,水泵叶轮由锥套(或键)锁紧在电机外伸轴的上端,水泵出水口径配备专用法兰盘。

5、当电机接通380V电源后,定子便产生旋转磁场,使转子转动,从而带动叶轮旋转,叶轮对水产生压力后,通过导叶体从水管流出。
