WQ潜水排污泵结构及安装特点

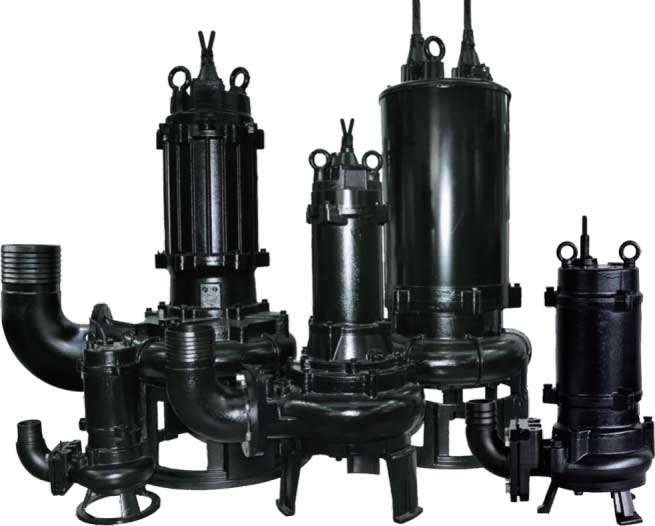

WQ潜水排污泵结构说明

●泵体叶轮:精心选择和匹配的泵体的叶轮,是流道通过性能好,效率高,功能曲线平坦,不易过载。叶轮平衡精确,振动小,转动平稳

●电机:专门设计的潜水电机,IPX8防护,F级绝缘允许温升高,而潜水冷却效果小,实际温升低,电机绝缘寿命更长

●电机冷却:电机的发热通过机壳散热,介质只要淹没电机定子机壳一半,就能可靠安全运行

●轴封:电机轴封采用双端面机械密封以及骨架油封,形成多道可靠的密封防线。有效阻止沙石以及水进入油室,另一道有效防止油进入电机内。

●油室:油室中充有合适的机械油,安裝有二道机械密封,油室是防止介质进入电机的一道屏障,阻

上介质渗入电机,若第一道机封渗入时,由油室缓冲介质不能直接进入电机。同时对两个独立机封摩擦面润滑冷却,使机封工作更可靠,除外,它还能带走下轴承的发热和电机一些热量

●轴承:下部轴承组成电机水泵轴的可靠支承,根据泵工作时产生的径向、轴向力和脉动载荷的考虑,下部油承可由一到二各种不同承载类型的轴承组成。确保机组平稳运转和较长寿命。

●电缆及其密封

1、电缆为耐污水的橡套软电缆、电缆线芯截面按40℃环境温度及电机满载功率下长期可靠运行设计,若泵工作时,电机在非满载功率下或在环境40℃以下运行,使用寿命将更长

2、特殊电缆制作工艺,可完全防止电缆表皮损伤时或者电缆前端浸入水时,水通过线与线之间细小的缝隙浸入电机内部。

●电机外壳:机座、轴承座、泵体上端盖等组成电机外壳,各零件连接配合处有可靠的静密封,每台都经严格的气密试验检查,以确保其密封性

●机泵内安全保护(通地专用电控柜)

1、浸水检出电极棒:当油室和电机内部浸水时,将发出报警信号。

2、热敏元件:使用圆形热保护器时,如电机出现异常发热,可自动切断电源;温度下降时可自动复原,水泵启动。微型热保护器安装在电机定子绕组内,定子绕组温度(或其他原因电机绕组发热)达到一定值时,发出报警信号井停泵,需手动复原

●外部控制系统:配套专用电控柜能将泵内的各种信号进行处理,实现控制、保护、声光报警等功能和单泵多泵的多种自动化控制。用户自备电控柜时,应与我公司电控柜业组联系,指导用户在自备电控柜内安装保护控制器。

●设有2个吊环螺栓,以便搬运,绝对禁止搬运时对电缆拉曳(或作为提绳),以致拉松电缆与电机盖的密封造成电机进水。

●性能曲线和主要参数:性能曲线图上曲线表示泵的推荐使用范围。当泵的流量介质变化时,须注意使用时轴功率在电机额定功率范围之内,当发现超载使用时,会发生电机烧毁事故。

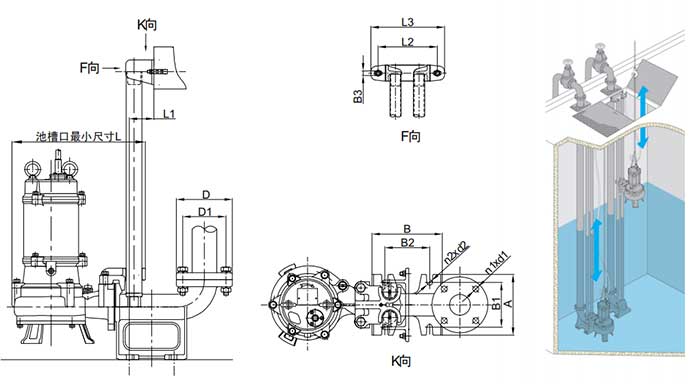

固定式自动耦合安装图

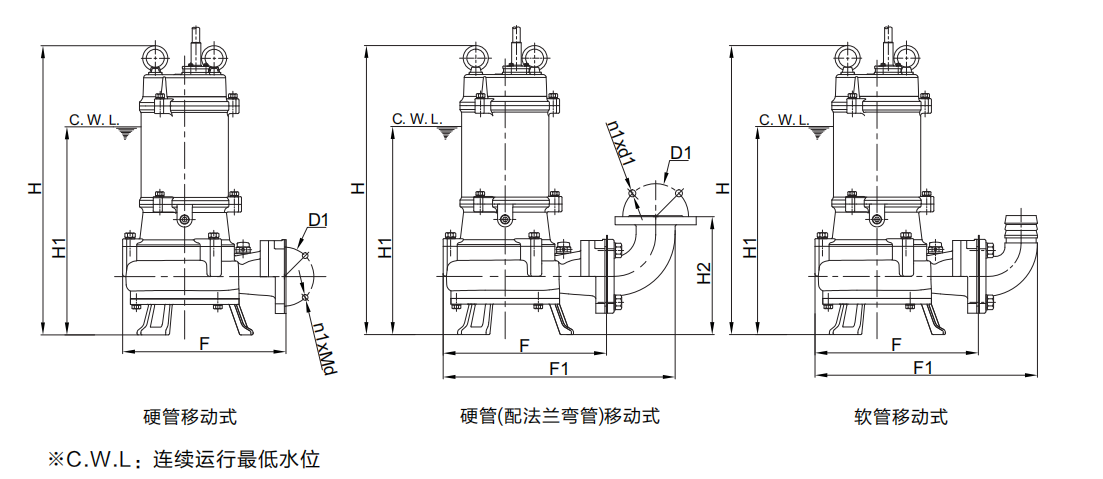

移动式安装图
