QBK气动隔膜泵介绍

日期:2021-5-14 10:39:13

隔膜泵产品概述

QBK气动隔膜泵是我公司的第三代气动隔膜泵,具有使用寿命长,不会停顿等优点,它既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

1、不需灌引水,吸程高达5m,扬程达70m,出口压力≥6bar

2、流动宽敞,通过性能好,允许通过最大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微;

3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7bar之间)

4、该泵无旋转部件,没有轴封,隔膜等抽送的介质与泵的运动部件、工件介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时,不会造成环境污染和危害人身安全

5、不必用电。在易燃、易爆场所使用安全可靠。

6、可以浸没在介质中工作使用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机,泵也不会因此而损坏。一旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,又能自动启动运行。

8、结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降

9、可输送较粘的液体(粘度在1万厘泊以下)。

10、本泵无须用油润滑,即使空转,对泵也无任何影响,这是该泵最大特点。

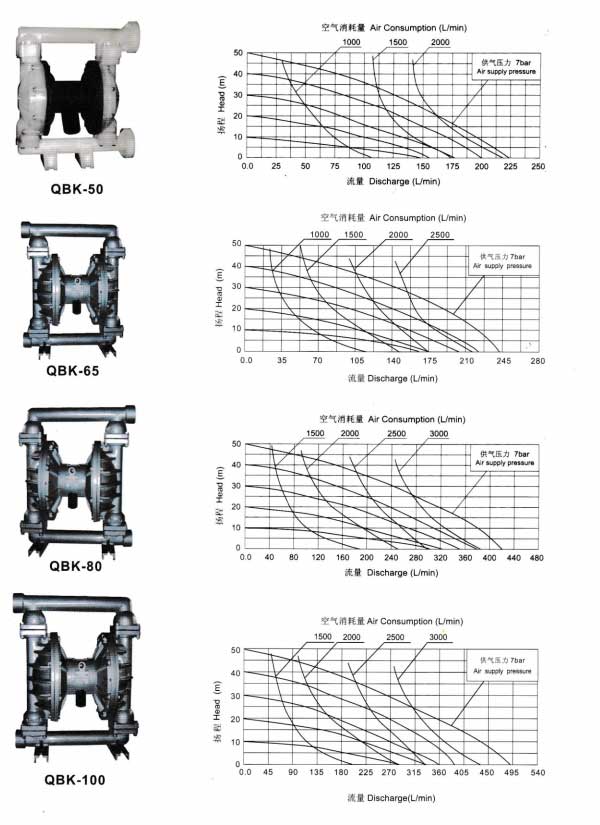

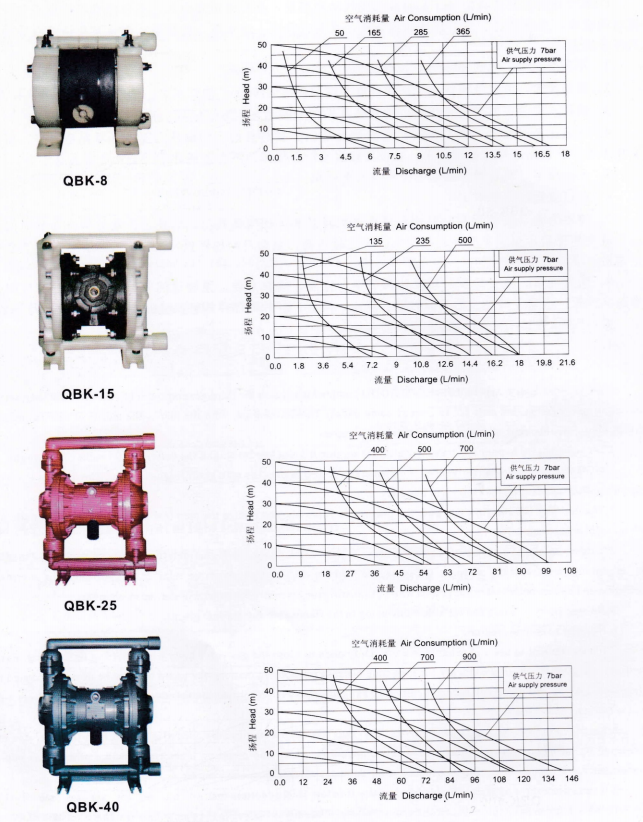

隔膜泵性能曲线:

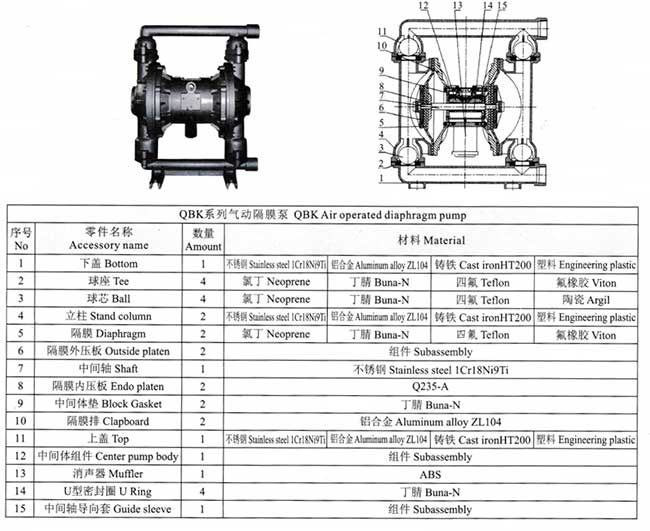

气动隔膜泵结构:

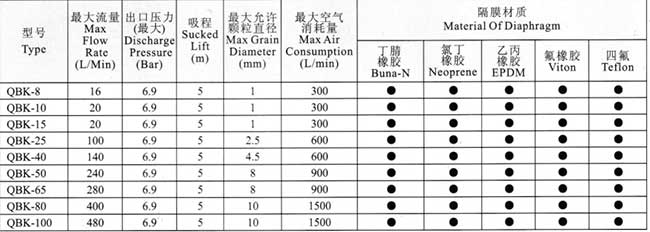

气动隔膜泵性能参数:

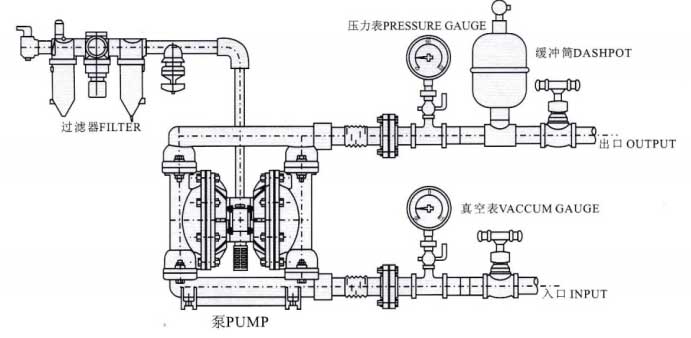

气动隔膜泵安装示意:


备注:在使用QBK气动隔膜泵时,要安装空气过滤器,以滤去压缩空气中的水分,并在泵的出口安装压力表,避免因压力过高损害泵,在泵不工作时应及时清洗泵,避免因凝固损坏泵。
