WQR型 耐高温排污泵

WQR高温排污泵产品概述

WQR型耐高温排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。该系列泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维的介质。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动该泵水力性能先进、成熟,产品经测试各项性能指标均达到有关标准规定,产品投放市场后以其独特的功效,可靠的性能,稳定的质量受到广大用户的欢迎和好评。

WQR高温潜污泵产品特点

1.釆用大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效地通过泵囗径的5倍纤维物质和直径为泵口径约50%的固体颗粒。

2.设计合理,配套电机合理,效率高,节能效果显著

3.机械密封采用双道串联密封,材质为硬质耐腐碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行8000小时以上。

4.泵结构紧凑,体积小,移动方便,安装简便,无需建泵房,潜入水中即可工作,大大减少工程造价。

5.泵油室内设有油水探头,当水泵侧机械密封损坏后,水进入油室,探头发生信号,对泵实施保护

6.可根据用户需要配备全自动安全保护控制柜,对泵的漏水、漏电、过载及超温等进行监控,保证泵运行可靠安全。

7.双导轨自动耦合安装系统,给泵的安装、维修带来了极大的方便,人可不必为此而进出污水坑。

8.浮球开关可根据所需的水位变化,自动控制泵的停启,无需专人看管。

9.在使用扬程范围内保证电机运行不过载

10.根据使用场合电机可采用水套式外循环冷却系统,能保证电泵在无水(干式)状态下安全运行。

11.安装方式有固定式自动耦合安装和移动式自由安装二种,可满足不同的使用场合。

WQR高温排污泵产品适用场合

1、工厂商业严重污染废水的排放。

2、城市污水处理厂排水系统。

3、住宅区的污水排水站。

4、人防系统排水站。

5、医院、宾馆的污水排放。

6、市政工程、建筑工地

7、勘探、矿山配套附机。

8、农村沼气池农田灌溉

9、自来水厂的给水装置。

高温排污泵使用条件

1.介质温度不超过120℃,重度为1.0~1.3kgdm2,PH值在5~9范围内。

2.无内自流循环冷却系统的泵,电机部份露出液面不超过1/2。

3.一般情况下,泵必须在使用扬程范围内使用,保证电机不过载,如需在全扬程范围使用,应在订货时另

行注明,以便厂家制造。

4.在运行过程泵电机电流不得超过电机的额定电流。

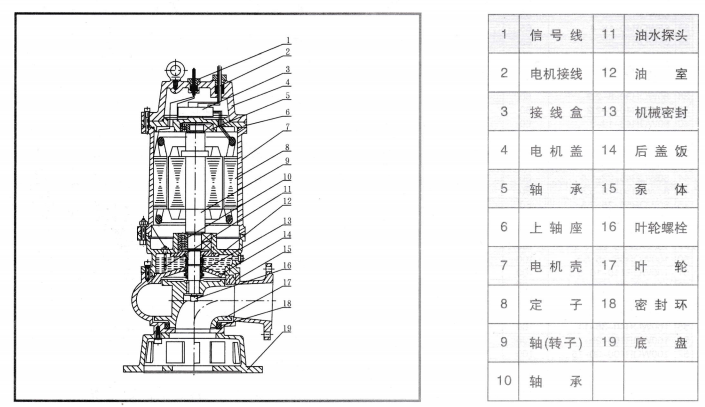

高温排污泵结构说明

WQR型耐高温排污泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔开,属机电一体化产品,电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使得泵运行安全可靠。

其主要部件作用如下:

信号线1:配备全保水泵控制柜,对泵实行全方位保护,包括漏水、断相、短路、过热、电机过载等项目。

电机定子8:采用B级或F级绝缘。

漏水探头11:该元件装在油室内,当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。

机械密封13:釆用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠、耐磨、寿命长等特点。

叶轮17:叶轮釆用单流道或双流道结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕的故障。

泵体15:与叶轮配用,使得泵具有高的效率。

密封环18:装在泵体口环处,当叶轮因运转而使口环处磨损,可更换密封环,以保证泵以最佳效率运行
