水环式真空泵安装示意图

日期:2021/6/23 9:16:13

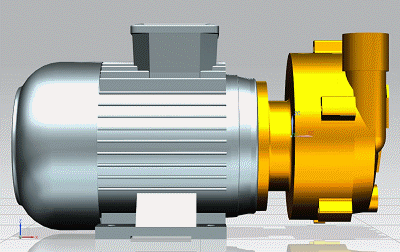

一般购买的水环式真空泵都是一台单独的泵,不包括其他管阀等附件,正常使用还必须要安装管阀和其他附件方便使用和维护,有简单和完整型两种,当然安装并不是非常固定的,可以根据自己生产需要适当增减一些附件,以下安装图供参考:

一、简单系统真空泵的安装

简单系统的安装主要附件有以下配件

止逆阀:防止停机时工作液倒流到被抽空间。

真空表:观察真空泵的工作状态

气阀:人工关闭气路

循环水管:泵吸入循环水的管道

汽蚀连接管:当真空泵发生汽蚀时打开部分汽蚀管可以保护免遭汽蚀。

汽水分离器:可选,用于分离被抽气体和工作水,特别适合要回收气体抽吸工艺。

循环水箱:循环水箱下面示意图没有画出,循环水箱没有特别要求,只需要水位略高于真空泵即可,压力不宜太高。如果被抽气体是高温或者夏天工作太频繁导致循环水温过高,需要配冷却水装置或定时换水。

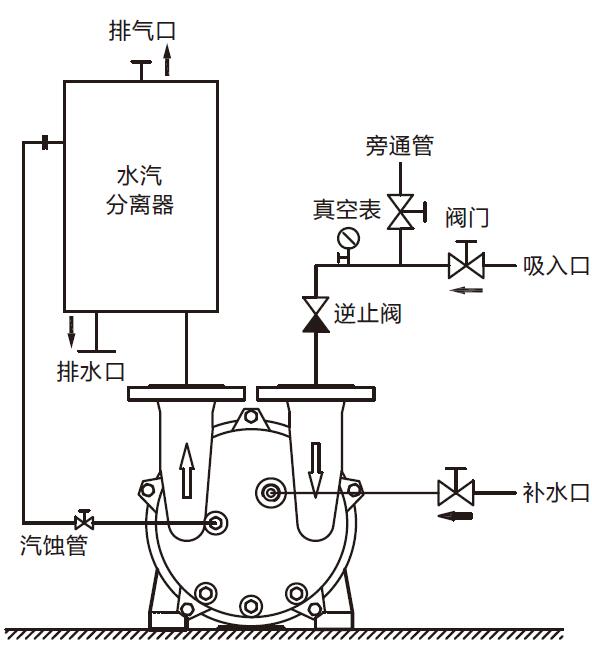

水环式真空泵安装示意图

二、完整系统真空泵的安装

完整系统的基本附件不会变,增加了部分附件增加易用性和更方便,安装主要附件有以下配件

止逆阀:防止停机时工作液倒流到被抽空间。

真空表:观察真空泵的工作状态

气阀:人工关闭气路

循环水管:泵吸入循环水的管道

汽蚀连接管:当真空泵发生汽蚀时打开部分汽蚀管可以保护免遭汽蚀。

冷却塔或换热器:冷却塔或换热器用于降低循环水温,适用于工作频繁或者被抽气体温度高的生产流程,防止循环水温太高影响真空度。

汽水分离水箱:水汽分离水箱既是循环水箱又是汽水分离器,水箱和汽水分离器可以分开做。

循环泵:循环泵是用于循环水增压到冷却塔的作用。

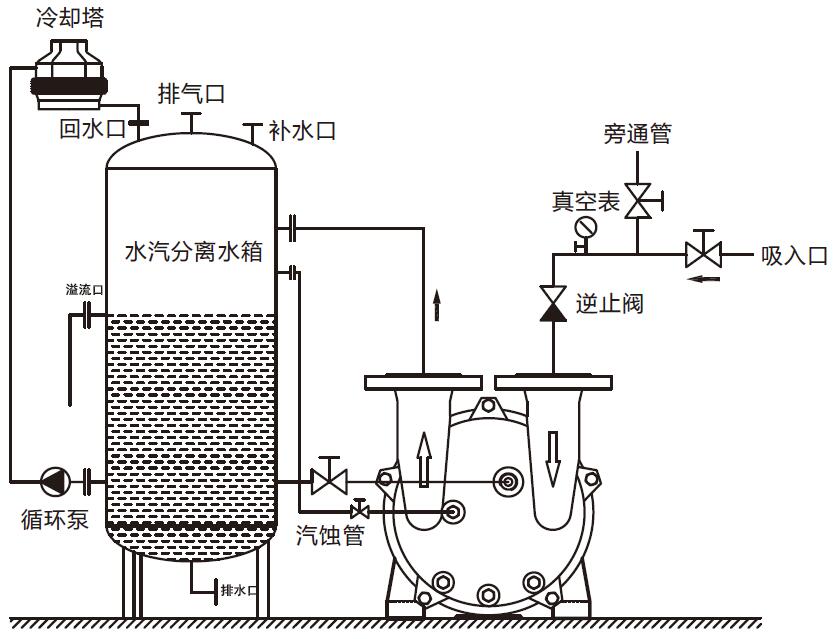

水环式真空泵安装图
