管道离心泵机械密封漏水原因及机械密封的更换

日期:2021/6/23 14:12:23

管道离心泵机封损坏的几个原因

管道离心泵选型时机械密封材质一定要能适合输送的液体介质,通常清水型管道离心泵出厂都是丁晴橡胶机械密封,热水型和不锈钢耐腐蚀型配置氟橡胶机械密封,如果腐蚀性比较严重得选四氟材质的机械密封,机械密封漏水的故障是管道离心泵中容易出现的故障之一,所以管道离心泵机械密封也属于管道离心泵部件中比较关键的易损件之一机械密封处渗漏水可能是机封的动、静环平面磨损、而造成机封的动、静环平面磨损的原因有五个方面。

1、气蚀。气蚀主要产生于热管道离心泵。由于介质是热水,水温过高产生蒸汽,管道内的气体进入泵腔内高处,这部分的气体无法排除,从而造成缺水运行,机封干磨失效,气蚀装自动,更换机封。

2、水质差含颗粒。由于水质差,含有小颗粒及介质中盐酸盐含量高,形成磨料磨损管道离心泵机封的平面或拉伤表面产生沟槽环沟等现象。处理办法:改进水压或介质,更换机封。

3、缺水造成运行干磨损坏。此现象多见于式安装形式进口处负压,进水管有空气,泵腔内有空气,泵开机后,机封的磨擦高速运行时产生高温,无法得到冷却,检查机封,弹簧张力正常,摩擦面烧焦发黑,橡胶变硬开裂。

4、安装过松。观察机封动、静环平面,其表面有一层很薄的水垢,能够擦去,表面基本无磨损,这是弹簧失去弹性及装配不良造成,或电机轴向窜动造成。

5、安装过紧观察机械密封的动静环平面,如有严重烧焦现象,平面发黑和很深的痕迹,密封橡胶变硬,失去弹性。这种现象是由于安装过紧造成的。处理办法:调整安装高度,叶轮安装后,用螺丝刀拨动弹簧,弹簧有较强的张力,松开后即复位,有2-4mm的移动距离即可。

管道泵机封更换

拆御机封

1、关闭水泵电源,断开水泵总电源,并做好警示标志,谨防拆卸时被人为误送上电。

2、对称拆开泵体端盖螺母。

3、将电机连带叶轮全部抽出(如果大型号水泵电机太大比较难抽出需使用葫芦慢慢吊起),并将电机倒立放于平坦处。

4、用套筒扳手松开叶轮固定螺丝。

5、用拉玛将叶轮往外拉,如拉不动可用小木块垫在叶轮上,用锤子敲击,?并慢慢转动叶轮,注意如是铸铁叶轮,注意防止拉玛将叶轮拉裂。

6、拆下叶轮后,装旧机封动环从轴上抽出,然后用小一字螺丝将旧机封静环撬动取出,然后看泵轴是否有腐蚀氧化,将泵轴用砂纸打磨干净,以备后面安装机封做准备。

安装机封

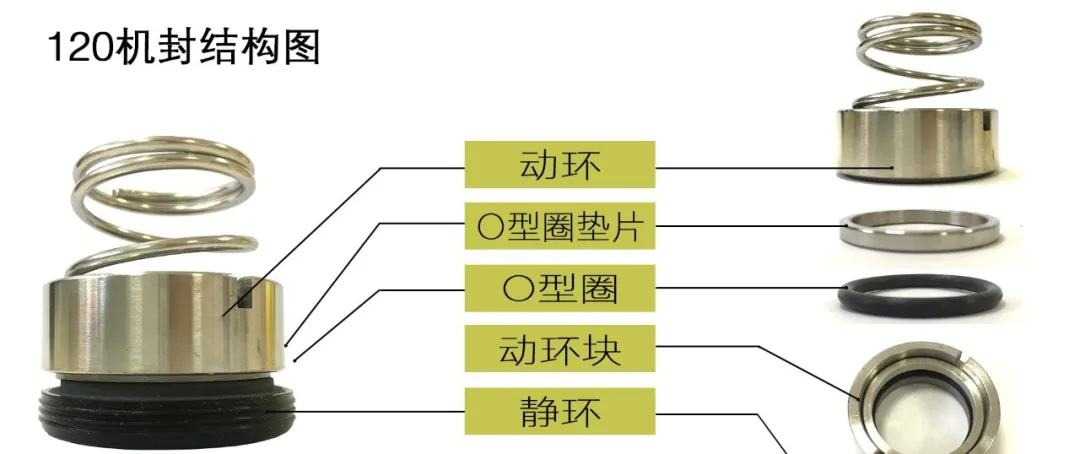

1、对泵轴进行清理,必要时可用砂纸轻轻打磨,用干净布将泵轴及静环槽擦干净,注意一定不能有杂物及小颗粒。在电机轴及静环槽内涂上润滑脂,用干净棉布将新机封静环擦干净,在静环外圈?及端面也涂上润滑脂,然后将静端面朝外环嵌入静环槽内,注意一定要平整,静环安装完毕。2、将动环擦干净后在内圈及端面涂上润滑脂,端面朝内轻轻旋转慢慢将动环与静环端面贴紧,将动环弹簧压紧。(注意这里用的120机封动环里面有O型圈,在此处加入少许润滑油,扣上O型圈垫片,动环套入轴上,然后用小一字螺丝刀轻压O型圈垫片,使其平整到位,然后再扣上弹簧。

3、将叶轮套上泵轴,用小木块垫在叶轮上,用锤子轻轻敲击,将叶轮安装到位,拧紧叶轮固定螺丝。

4、将电机及叶轮插入泵体,注意端盖外圈的O 型圈不要压坏,调整叶轮位置,盘动叶轮防止口环处有卡阻现象,均匀拧紧端盖螺丝,检查叶轮是否有卡阻,并做相应调整。

5、清理现场工具及用品,将现场打扫干净。
